Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Prezzi a scalare - Molla di compressione VD-145DC

Quantità	Prezzo singolo [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Molla di compressione Acquistare

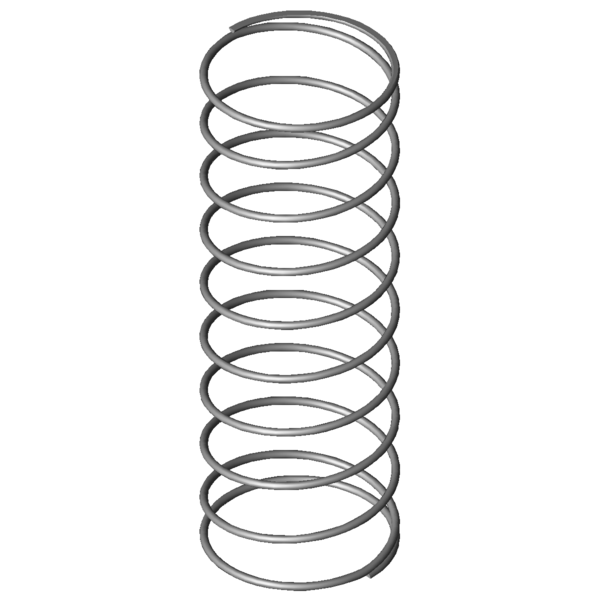

Immagine del prodotto Molla di compressione VD-145DC

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-145DC

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	23	mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dd	21,1	mm	Diametro maggiore della spina
Dh	24,9	mm	Diametro minore del cono
L0	68,8	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	4,29	N	Allungamento sotto carico massimo statico
Ln	18,09	mm	Lunghezza minima a carico statico
sn	50,71	mm	Escursione elastica massima a carico statico
Fndyn	3,969	N	Allungamento sotto carico massimo dinamico
Lndyn	21,89	mm	Lunghezza minima a carico dinamico
shdyn	46,91	mm	Escursione elastica massima a carico dinamico
S	7,976	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,085	N/mm	Costante della molla
Gew	4,7102	g	Peso dell’articolo
Fntol	0,64	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,59	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	9,4	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	H	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

calcolo del percorso della forza Molla di compressione VD-145DC

Modulo di richiesta Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Modulo di richiesta Molla di compressione VD-145DC

Molle di compressione simili per Molla di compressione VD-145DC Acciaio inossidabile Ø 1 x 23 x 68,8 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-145DC	1.4310	1	24	68,8	4,29	18,09	50,71	8,5	0,085	100,0 \| 100,0 \| 100,0 \| 100,0
D-145DC	EN 10270-1	1	24	68,8	4,995	18,09	50,71	8,5	0,099	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-145DC	24	68,8	0,085	1.4310	4,29	18,09	50,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145DJ	21	71,3	0,088	1.4310	4,204	23,25	48,05	95,9 \| 94,7 \| 96,4 \| 96,7
VD-207JM	26,5	68,9	0,515	1.4310	27,519	15,51	53,39	52,5 \| 85,7 \| 55,3 \| 16,4
VD-207JS	22	76,2	0,605	1.4310	33,635	20,6	55,6	49,6 \| 82,9 \| 52,0 \| 14,0
VD-207S	23,6	60	0,634	1.4310	24,044	22,05	37,95	47,5 \| 82,7 \| 46,3 \| 13,4
VD-206A	24	60,9	0,832	1.4310	42,261	10,11	50,79	50,6 \| 86,6 \| 55,0 \| 10,2
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	47,0 \| 82,6 \| 48,8 \| 9,5
VD-209	21,6	73,5	1,303	1.4310	71,094	18,95	54,55	46,0 \| 82,0 \| 49,5 \| 6,5
VD-232L-02	20	69	1,793	1.4310	82,857	22,78	46,22	44,1 \| 79,5 \| 48,2 \| 4,7
VD-239A-02	25	62,5	2,092	1.4310	92,508	18,28	44,22	43,0 \| 78,9 \| 45,9 \| 4,0
VD-239A-03	25	63	2,557	1.4310	116,983	17,25	45,75	43,1 \| 79,2 \| 46,9 \| 3,3
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	40,7 \| 77,4 \| 41,5 \| 3,3
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	41,1 \| 77,3 \| 43,3 \| 2,7
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	40,0 \| 77,1 \| 40,6 \| 2,4
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	35,3 \| 73,7 \| 30,6 \| 1,7
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	36,8 \| 73,6 \| 36,0 \| 0,6

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-145DC

Paese d'origine: DE, German; Molla di compressione VD-145DC

Immagine del prodotto - Molle a compressione VD-145DC

QR-Code: Molla di compressione VD-145DC

QR-Code - Molle a compressione - VD-145DC | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-145dc.html
