Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Prezzi a scalare - Molla di compressione VD-179J-05

Quantità Prezzo singolo [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Molla di compressione Acquistare

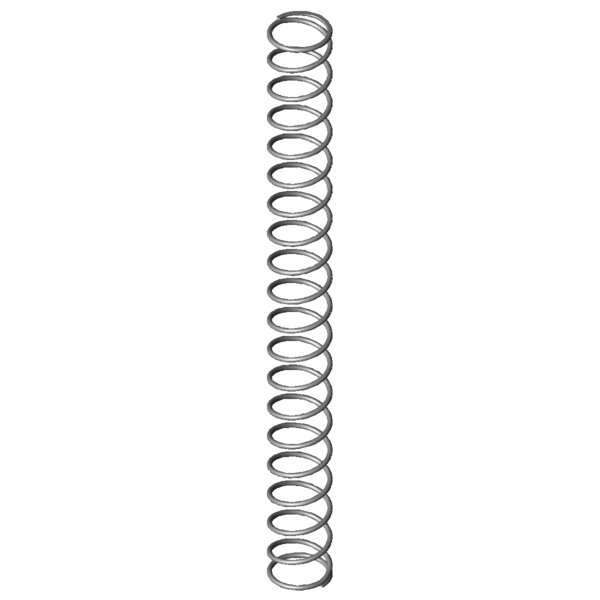

Immagine del prodotto Molla di compressione VD-179J-05
Immagine del prodotto Molla di compressione VD-179J-05
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-179J-05

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,1 mm Diametro del filo
Di mm Diametro interno della spira
D 12,9 mm Diametro medio delle spire
De 14 mm Diametro esterno delle spire
Dd 11,1 mm Diametro maggiore della spina
Dh 15 mm Diametro minore del cono
L0 142 mm Lunghezza della molla non caricata
Lk 128 mm Lunghezza libera di flessione
Fn 36,522 N Allungamento sotto carico massimo statico
Ln 28,78 mm Lunghezza minima a carico statico
sn 113,22 mm Escursione elastica massima a carico statico
Fndyn 33,597 N Allungamento sotto carico massimo dinamico
Lndyn 37,85 mm Lunghezza minima a carico dinamico
shdyn 28,64 mm Escursione elastica massima a carico dinamico
S 7,616 mm Passo della molla (da centro spira a centro spira)
n 18,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 0,323 N/mm Costante della molla
Gew 6,2409 g Peso dell’articolo
Fntol 2,08 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 2,06 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire
L0tol 4,75 mm (+/-) Tolleranza lunghezza molla non caricata
PG J - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

calcolo del percorso della forza Molla di compressione VD-179J-05

Modulo di richiesta Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Modulo di richiesta Molla di compressione VD-179J-05

Molle di compressione simili per Molla di compressione VD-179J-05 Acciaio inossidabile Ø 1,1 x 12,9 x 142 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-179J-05 1.4310 1,1 14 142 36,522 28,78 113,22 18,5 0,323 100,0 | 100,0 | 100,0 | 100,0
D-179J-05 EN 10270-1 1,1 14 142 42,522 28,78 113,22 18,5 0,376 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-115H 12 136 0,094 1.4310 11,124 17,58 118,42 58,0 | 81,7 | 63,0 | 29,1
VD-117M 14 160,6 0,101 1.4310 14,105 20,3 140,3 59,3 | 87,0 | 59,7 | 31,2
VD-142D 15 163 0,132 1.4310 18,593 22,28 140,72 64,7 | 87,4 | 65,7 | 41,0
VD-117L 14 99,1 0,164 1.4310 14,113 13,06 86,04 63,0 | 80,8 | 57,3 | 50,8
VD-150A 13,5 115 0,199 1.4310 16,522 32,02 82,98 70,1 | 89,4 | 59,3 | 61,7
VD-150 13,5 115 0,242 1.4310 21,386 26,69 88,31 77,6 | 89,4 | 68,3 | 75,1
VD-184A 17,25 140 0,282 1.4310 29,99 33,62 106,38 88,2 | 89,3 | 88,0 | 87,4
VD-179J-14 15,9 125 0,316 1.4310 32,626 21,8 103,2 93,4 | 92,0 | 90,2 | 98,0
VD-179J-05 14 142 0,323 1.4310 36,522 28,78 113,22 100,0 | 100,0 | 100,0 | 100,0
VD-185J 15 125 0,401 1.4310 35,957 35,3 89,7 86,4 | 89,8 | 88,8 | 80,5
VD-184 17,25 140 0,417 1.4310 44,769 32,7 107,3 84,9 | 89,3 | 88,2 | 77,3
VD-185H 15 112 0,444 1.4310 35,491 32,1 79,9 81,1 | 86,7 | 83,9 | 72,6
VD-180M-25 15 115 0,445 1.4310 39,375 26,6 88,4 82,2 | 88,7 | 85,4 | 72,4
VD-179J-04 14 96,2 0,477 1.4310 36,302 20,16 76,04 80,0 | 89,2 | 83,3 | 67,6
VD-190A 13,75 130 0,486 1.4310 44,889 37,66 92,34 80,1 | 92,6 | 81,5 | 66,4
VD-190 13,75 130 0,591 1.4310 57,407 32,9 97,1 73,9 | 92,6 | 74,7 | 54,6
VD-206H 15 105 0,862 1.4310 64,882 29,74 75,26 60,2 | 81,9 | 61,4 | 37,4
VD-207J-11 14,5 97 1,222 1.4310 78,189 33,01 63,99 52,5 | 79,4 | 51,6 | 26,4
VD-207J-39 14 95,8 1,226 1.4310 72,802 36,42 59,38 52,6 | 80,3 | 51,3 | 26,3
VD-222A 14,1 115 1,305 1.4310 89,913 46,1 68,9 52,8 | 83,0 | 50,7 | 24,7
VD-233T-10 15 130 1,426 1.4310 95,413 63,11 66,89 51,1 | 82,0 | 48,7 | 22,6
VD-252A 18 145 1,519 1.4310 132,435 57,82 87,18 50,1 | 76,9 | 52,3 | 21,2
VD-222 14,1 115 1,587 1.4310 113,076 43,75 71,25 50,3 | 83,0 | 47,6 | 20,3
VD-252 18 145 1,848 1.4310 168,127 54 91 48,5 | 76,9 | 51,0 | 17,5
Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione VD-179J-05

Paese d'origine: DE, German; Molla di compressione VD-179J-05
