Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Prezzi a scalare - Molla di compressione VD-227A-03

Quantità Prezzo singolo [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Molla di compressione Acquistare

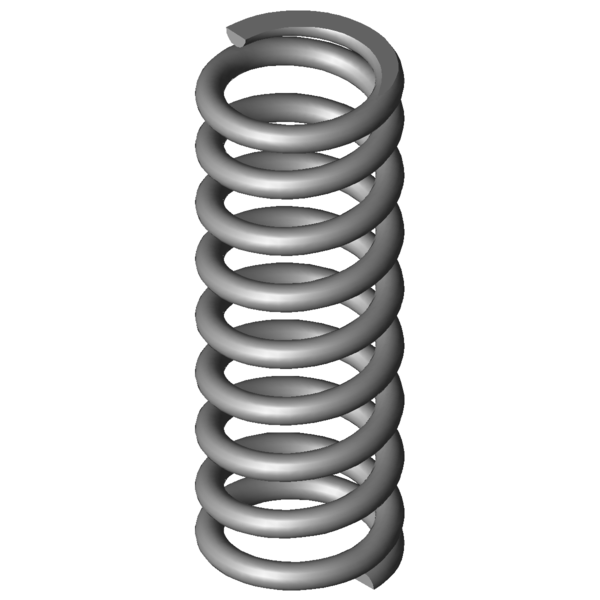

Immagine del prodotto Molla di compressione VD-227A-03
Immagine del prodotto Molla di compressione VD-227A-03
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-227A-03

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,6 mm Diametro del filo
Di mm Diametro interno della spira
D 9,9 mm Diametro medio delle spire
De 11,5 mm Diametro esterno delle spire
Dd 7,8 mm Diametro maggiore della spina
Dh 12,1 mm Diametro minore del cono
L0 32 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 117,496 N Allungamento sotto carico massimo statico
Ln 17,09 mm Lunghezza minima a carico statico
sn 14,91 mm Escursione elastica massima a carico statico
Fndyn 110,004 N Allungamento sotto carico massimo dinamico
Lndyn 18,04 mm Lunghezza minima a carico dinamico
shdyn 4,85 mm Escursione elastica massima a carico dinamico
S 4,053 mm Passo della molla (da centro spira a centro spira)
n 7,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 7,88 N/mm Costante della molla
Gew 4,6959 g Peso dell’articolo
Fntol 8,95 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 8,84 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,91 mm (+/-) Tolleranza lunghezza molla non caricata
PG K - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

calcolo del percorso della forza Molla di compressione VD-227A-03

Modulo di richiesta Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Modulo di richiesta Molla di compressione VD-227A-03

Molle di compressione simili per Molla di compressione VD-227A-03 Acciaio inossidabile Ø 1,6 x 9,9 x 32 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-227A-03 1.4310 1,6 11,5 32 117,496 17,09 14,91 7,5 7,88 93,7 | 94,0 | 94,8 | 92,2
D-227A-03 EN 10270-1 1,6 11,5 32 136,799 17,09 14,91 7,5 9,174 66,9 | 88,3 | 67,9 | 44,5
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-115E 12 32,7 0,416 1.4310 11,501 5,05 27,65 100,0 | 100,0 | 100,0 | 100,0
VD-117O 12 36 0,464 1.4310 13,111 7,73 28,27 91,7 | 92,8 | 92,8 | 89,7
VD-119 10,8 30 0,652 1.4310 14,681 7,47 22,53 77,8 | 89,7 | 79,9 | 63,8
VD-142D-01 12,3 35 0,705 1.4310 18,715 8,44 26,56 75,8 | 89,6 | 78,8 | 59,0
VD-150C 12,5 32 1,046 1.4310 23,912 9,14 22,86 64,4 | 88,0 | 65,4 | 39,8
VD-152B 11 36 1,167 1.4310 28,729 11,38 24,63 49,3 | 86,5 | 45,3 | 16,0
VD-152A 11 31,6 1,591 1.4310 36,153 8,88 22,73 51,9 | 82,6 | 51,2 | 21,9
VD-179L 12 34 1,799 1.4310 43,623 9,75 24,25 44,2 | 80,7 | 38,5 | 13,3
VD-180Q-02 11 30,2 3,505 1.4310 64,773 11,72 18,48 68,4 | 85,5 | 71,5 | 48,2
VD-192 11,25 29,5 3,884 1.4310 71,272 11,15 18,35 44,0 | 80,0 | 41,3 | 10,7
VD-207AB 11 36 3,999 1.4310 70,515 18,37 17,63 75,3 | 94,8 | 76,1 | 55,0
VD-207AA 11 28 5,066 1.4310 65,396 15,09 12,91 75,2 | 90,2 | 71,1 | 64,3
VD-207K-04 11,5 38 5,211 1.4310 104,879 17,88 20,13 63,4 | 89,5 | 62,2 | 38,6
VD-227A-04 11,5 38 6,221 1.4310 107,045 20,79 17,21 68,4 | 91,2 | 68,0 | 46,1
VD-227A-03 11,5 32 7,88 1.4310 117,496 17,09 14,91 93,7 | 94,0 | 94,8 | 92,2
VD-207KK 10 29,9 8,486 1.4310 104,044 17,64 12,26 89,9 | 91,4 | 85,4 | 92,9
VD-234 12 32 10,183 1.4310 110,314 21,17 10,83 85,2 | 94,9 | 83,3 | 77,4
VD-224 11,6 27 10,426 1.4310 141,842 13,4 13,6 66,9 | 89,0 | 67,1 | 44,8
VD-234BB 11 32 12,417 1.4310 110,757 23,08 8,92 74,6 | 91,7 | 73,7 | 58,5
VD-230 9,6 31,5 13,176 1.4310 169,054 18,67 12,83 77,2 | 94,0 | 77,8 | 59,8
VD-233E-20 10 31 14,615 1.4310 112,047 23,33 7,67 73,0 | 91,8 | 73,4 | 53,9
VD-257E-03 12,3 32 17,083 1.4310 186,256 21,1 10,9 87,5 | 94,7 | 88,9 | 79,0
VD-263 10,7 36 20,248 1.4310 168,138 27,7 8,3 62,7 | 91,4 | 60,7 | 35,9
VD-234B-01 9,5 32 23,67 1.4310 254,458 21,25 10,75 61,0 | 90,5 | 59,1 | 33,3
VD-262D 10,7 29 25,012 1.4310 145,508 23,18 5,82 59,8 | 87,9 | 59,9 | 31,5
VD-262A-15 11 32 25,606 1.4310 282,801 20,96 11,04 57,3 | 88,8 | 54,7 | 28,4
VD-263Q-03 12,3 32 28,421 1.4310 289,129 21,83 10,17 69,7 | 91,7 | 70,0 | 47,5
VD-263C 10 33,4 28,783 1.4310 231,53 25,36 8,04 55,8 | 87,6 | 52,3 | 27,4
VD-263T 11 36,5 31,661 1.4310 272,552 27,89 8,61 66,7 | 92,1 | 65,4 | 42,6
VD-263V-03 12,3 32 38,7 1.4310 338,943 23,24 8,76 61,6 | 89,8 | 60,1 | 34,9
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-227A-03

Paese d'origine: DE, German; Molla di compressione VD-227A-03
