Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Prezzi a scalare - Molla di compressione VD-233

Quantità Prezzo singolo [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Molla di compressione Acquistare

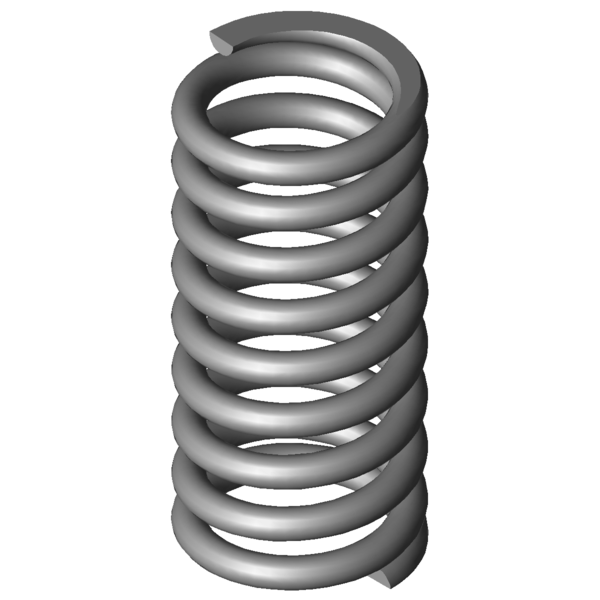

Immagine del prodotto Molla di compressione VD-233
Immagine del prodotto Molla di compressione VD-233
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-233

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,8 mm Diametro del filo
Di mm Diametro interno della spira
D 11,2 mm Diametro medio delle spire
De 13 mm Diametro esterno delle spire
Dd 8,9 mm Diametro maggiore della spina
Dh 13,6 mm Diametro minore del cono
L0 28 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 76,416 N Allungamento sotto carico massimo statico
Ln 19,23 mm Lunghezza minima a carico statico
sn 8,77 mm Escursione elastica massima a carico statico
Fndyn 67,123 N Allungamento sotto carico massimo dinamico
Lndyn 20,3 mm Lunghezza minima a carico dinamico
shdyn 6,6 mm Escursione elastica massima a carico dinamico
S 3,493 mm Passo della molla (da centro spira a centro spira)
n 7,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 8,717 N/mm Costante della molla
Gew 6,7237 g Peso dell’articolo
Fntol 9,83 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 9,68 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire
L0tol 1 mm (+/-) Tolleranza lunghezza molla non caricata
PG J - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

calcolo del percorso della forza Molla di compressione VD-233

Modulo di richiesta Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Modulo di richiesta Molla di compressione VD-233

Molle di compressione simili per Molla di compressione VD-233 Acciaio inossidabile Ø 1,8 x 11,2 x 28 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-233 1.4310 1,8 13 28 76,416 19,23 8,77 7,5 8,717 100,0 | 100,0 | 100,0 | 100,0
D-233 EN 10270-1 1,8 13 28 88,97 19,23 8,77 7,5 10,149 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-145H-10 14 30 1,138 1.4310 26,471 6,74 23,26 43,3 | 80,6 | 36,2 | 13,1
VD-146 13,5 24 1,28 1.4310 22,182 6,67 17,33 44,6 | 79,2 | 39,8 | 14,7
VD-179J-01 14 27 1,705 1.4310 33,711 7,23 19,77 49,1 | 83,5 | 44,2 | 19,6
VD-190C 13 27 2,394 1.4310 38,371 10,97 16,03 56,2 | 88,6 | 52,5 | 27,5
VD-186 13,75 27 3,125 1.4310 57,188 8,7 18,3 61,4 | 86,8 | 61,4 | 35,9
VD-180N 13 22,8 3,155 1.4310 47,866 7,63 15,17 59,7 | 82,7 | 60,2 | 36,2
VD-207J-31 14 28 3,78 1.4310 53,534 13,84 14,16 67,1 | 92,1 | 66,0 | 43,4
VD-192 11,25 29,5 3,884 1.4310 71,272 11,15 18,35 66,2 | 83,6 | 70,5 | 44,6
VD-207J-32 14 30,4 4,124 1.4310 72,022 12,93 17,47 69,7 | 89,4 | 72,2 | 47,3
VD-207J-33 14 31 5,04 1.4310 95,76 12 19 69,9 | 88,8 | 63,0 | 57,8
VD-207AA 11 28 5,066 1.4310 65,396 15,09 12,91 74,1 | 87,5 | 76,8 | 58,1
VD-218A 14,1 26 5,338 1.4310 65,736 13,69 12,31 77,1 | 91,3 | 78,6 | 61,3
VD-207KB 12,5 26,2 6,051 1.4310 81,444 12,74 13,46 80,0 | 91,0 | 79,5 | 69,4
VD-222A-14 12,7 26 7,624 1.4310 94,913 13,55 12,45 85,4 | 93,1 | 75,5 | 87,5
VD-233 13 28 8,717 1.4310 76,416 19,23 8,77 100,0 | 100,0 | 100,0 | 100,0
VD-224 11,6 27 10,426 1.4310 141,842 13,4 13,6 78,1 | 91,5 | 59,2 | 83,5
VD-252A-33 15 28,5 12,138 1.4310 148,688 16,25 12,25 75,0 | 91,6 | 61,5 | 71,8
VD-257C 14 28,5 14,731 1.4310 173,91 16,69 11,81 70,7 | 93,7 | 59,1 | 59,2
VD-257E-03 12,3 32 17,083 1.4310 186,256 21,1 10,9 67,5 | 90,7 | 60,7 | 51,0
VD-257E-02 12,3 25 23,295 1.4310 197,127 16,54 8,46 65,4 | 91,3 | 67,6 | 37,4
VD-259 12 26,5 25,455 1.4310 254,227 16,51 9,99 61,8 | 92,3 | 58,9 | 34,2
VD-284A 15 27 31,818 1.4310 202,344 20,64 6,36 55,9 | 85,0 | 55,1 | 27,4
VD-263Q-02 12,3 25 33,158 1.4310 187,761 19,34 5,66 55,8 | 88,6 | 52,6 | 26,3
VD-283A-15 15,5 28 34,572 1.4310 351,553 17,83 10,17 54,8 | 85,3 | 54,0 | 25,2
VD-263V-02 12,3 25 49,255 1.4310 282,3 19,27 5,73 50,2 | 86,8 | 46,2 | 17,7
VD-288C 13 26,7 53,683 1.4310 333,435 20,49 6,21 50,7 | 89,1 | 46,9 | 16,2
VD-288V 14 29 69,602 1.4310 423,906 22,91 6,09 46,9 | 84,6 | 43,7 | 12,5
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-233

Paese d'origine: DE, German; Molla di compressione VD-233
