Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Prezzi a scalare - Molla di compressione VD-239A-20

Quantità	Prezzo singolo [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Molla di compressione Acquistare

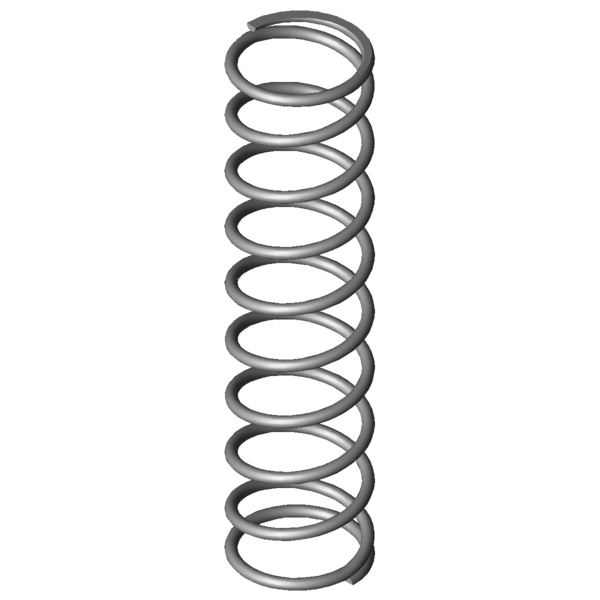

Immagine del prodotto Molla di compressione VD-239A-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-239A-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	21	mm	Diametro medio delle spire
De	23	mm	Diametro esterno delle spire
Dd	18,2	mm	Diametro maggiore della spina
Dh	24,3	mm	Diametro minore del cono
L0	94	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	121,806	N	Allungamento sotto carico massimo statico
Ln	25,51	mm	Lunghezza minima a carico statico
sn	68,49	mm	Escursione elastica massima a carico statico
Fndyn	112,756	N	Allungamento sotto carico massimo dinamico
Lndyn	30,6	mm	Lunghezza minima a carico dinamico
shdyn	16,72	mm	Escursione elastica massima a carico dinamico
S	10,824	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,778	N/mm	Costante della molla
Gew	17,2024	g	Peso dell’articolo
Fntol	6,8	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	6,7	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,8	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	P	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

calcolo del percorso della forza Molla di compressione VD-239A-20

Modulo di richiesta Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Modulo di richiesta Molla di compressione VD-239A-20

Molle di compressione simili per Molla di compressione VD-239A-20 Acciaio inossidabile Ø 2 x 21 x 94 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-239A-20	1.4310	2	23	94	121,806	25,51	68,49	8,5	1,778	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-20	EN 10270-1	2	23	94	141,817	25,51	68,49	8,5	2,071	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-145DD	24	101	0,058	1.4310	4,334	25,67	75,33	50,1 \| 83,4 \| 52,9 \| 14,0
VD-207T	23,6	90	0,431	1.4310	25,462	30,9	59,1	56,3 \| 91,1 \| 53,6 \| 24,2
VD-206B	24	93	0,529	1.4310	41,679	14,28	78,72	59,5 \| 88,3 \| 60,6 \| 29,8
VD-232M-01	20	100	1,219	1.4310	83,13	31,8	68,2	61,4 \| 88,4 \| 62,1 \| 33,7
VD-239A-04	25	95,5	1,354	1.4310	93,985	26,07	69,43	86,9 \| 96,8 \| 87,9 \| 76,1
VD-242A	22	102	1,522	1.4310	105,38	32,75	69,25	58,3 \| 89,2 \| 58,5 \| 27,0
VD-247D	20,5	97	1,638	1.4310	98,001	37,17	59,83	54,8 \| 85,5 \| 53,9 \| 25,1
VD-239A-20	23	94	1,778	1.4310	121,806	25,51	68,49	100,0 \| 100,0 \| 100,0 \| 100,0
VD-246	21	85	1,944	1.4310	107,027	29,94	55,06	89,8 \| 93,9 \| 84,1 \| 91,5
VD-242	22	94	2,059	1.4310	134,853	28,5	65,5	53,2 \| 86,8 \| 52,7 \| 20,0
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	88,1 \| 93,2 \| 84,7 \| 86,4
VD-263L	24	98,9	2,083	1.4310	142,516	30,47	68,43	90,7 \| 93,9 \| 92,7 \| 85,4
VD-263M-04	19	95	2,981	1.4310	157,172	42,28	52,72	75,9 \| 90,8 \| 77,2 \| 59,7
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	44,7 \| 80,8 \| 40,4 \| 13,0
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	47,2 \| 83,8 \| 44,7 \| 13,0
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	70,1 \| 89,0 \| 71,0 \| 50,3
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	63,7 \| 88,8 \| 63,5 \| 38,8
VD-278B	20,5	95	4,689	1.4310	249,409	41,81	53,2	63,5 \| 89,4 \| 63,3 \| 37,9
VD-276	22,5	81,5	5,026	1.4310	255,594	30,65	50,85	61,5 \| 88,2 \| 61,0 \| 35,4
VD-307A	23,2	105	6,199	1.4310	186,05	74,99	30,01	37,7 \| 79,1 \| 27,5 \| 6,6
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	51,2 \| 86,5 \| 46,1 \| 20,9
VD-307	23,2	105	9,175	1.4310	479,453	52,74	52,26	51,3 \| 83,7 \| 50,9 \| 19,4
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	48,5 \| 83,3 \| 44,0 \| 18,3

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-239A-20

Paese d'origine: DE, German; Molla di compressione VD-239A-20

Immagine del prodotto - Molle a compressione VD-239A-20

QR-Code: Molla di compressione VD-239A-20

QR-Code - Molle a compressione - VD-239A-20 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-239a-20.html
