Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Prezzi a scalare - Molla di compressione VD-258

Quantità	Prezzo singolo [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Molla di compressione Acquistare

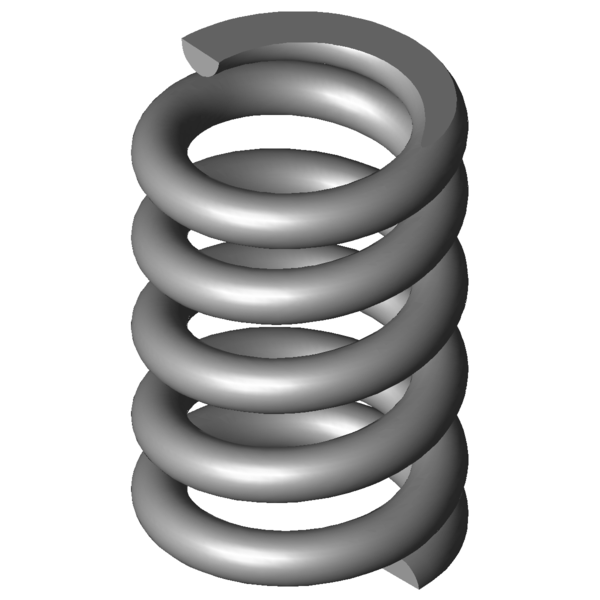

Immagine del prodotto Molla di compressione VD-258

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-258

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	10	mm	Diametro medio delle spire
De	12	mm	Diametro esterno delle spire
Dd	7,5	mm	Diametro maggiore della spina
Dh	12,6	mm	Diametro minore del cono
L0	18	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	241,5	N	Allungamento sotto carico massimo statico
Ln	11,96	mm	Lunghezza minima a carico statico
sn	6,04	mm	Escursione elastica massima a carico statico
Fndyn	206	N	Allungamento sotto carico massimo dinamico
Lndyn	12,85	mm	Lunghezza minima a carico dinamico
shdyn	1,36	mm	Escursione elastica massima a carico dinamico
S	4,571	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	40	N/mm	Costante della molla
Gew	4,2908	g	Peso dell’articolo
Fntol	23,58	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	22,98	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	J	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

calcolo del percorso della forza Molla di compressione VD-258

Modulo di richiesta Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Modulo di richiesta Molla di compressione VD-258

Molle di compressione simili per Molla di compressione VD-258 Acciaio inossidabile Ø 2 x 10 x 18 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-258	1.4310	2	12	18	241,5	11,96	6,04	3,5	40	75,5 \| 92,5 \| 76,2 \| 57,9
D-258	EN 10270-1	2	12	18	281,175	11,96	6,04	3,5	46,571	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-180Q-01	11	19,2	5,508	1.4310	64,772	7,44	11,76	51,1 \| 78,8 \| 50,6 \| 23,8
VD-191	11,25	20	6,104	1.4310	71,411	8,3	11,7	53,1 \| 80,3 \| 52,6 \| 26,4
VD-217G	14,1	17	8,389	1.4310	59,788	9,87	7,13	63,2 \| 88,7 \| 64,6 \| 36,2
VD-207KA	12,5	17,8	9,509	1.4310	81,79	9,2	8,6	64,4 \| 85,0 \| 67,2 \| 41,1
VD-207K-12	11,5	19,5	9,844	1.4310	84,656	10,9	8,6	65,4 \| 85,5 \| 68,0 \| 42,5
VD-222A-12	12,7	17	11,98	1.4310	86,255	9,8	7,2	70,1 \| 85,8 \| 72,6 \| 51,7
VD-233T-14	13	19	14,529	1.4310	87,173	13	6	73,6 \| 93,3 \| 64,9 \| 62,7
VD-223	11,6	18,5	16,384	1.4310	141,722	9,85	8,65	80,2 \| 85,7 \| 84,2 \| 70,8
VD-227C	11	15,7	19,726	1.4310	119,343	9,65	6,05	70,1 \| 86,3 \| 74,6 \| 49,3
VD-228A	9,6	18	20,364	1.4310	97,542	13,21	4,79	65,8 \| 86,7 \| 59,8 \| 50,9
VD-233A	12	16,9	24,73	1.4310	150,028	10,83	6,07	79,1 \| 94,6 \| 80,8 \| 61,8
VD-234BA-12	11	17,5	26,213	1.4310	121,892	12,85	4,65	74,1 \| 93,0 \| 63,7 \| 65,6
VD-262A-10	11	20	38,409	1.4310	180,377	15,3	4,7	77,3 \| 92,2 \| 79,5 \| 60,3
VD-262C	10,7	20	38,655	1.4310	138,686	16,41	3,59	82,7 \| 93,1 \| 58,4 \| 96,6
VD-258	12	18	40	1.4310	241,5	11,96	6,04	75,5 \| 92,5 \| 76,2 \| 57,9
VD-288B	13	18,8	84,359	1.4310	332,668	14,86	3,94	56,5 \| 89,6 \| 52,4 \| 27,4
VD-263R	11	16,2	85,938	1.4310	270,291	13,05	3,15	69,4 \| 90,9 \| 70,8 \| 46,6

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione VD-258

Paese d'origine: DE, German; Molla di compressione VD-258
