Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Prezzi a scalare - Molla di compressione VD-282

Quantità	Prezzo singolo [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Molla di compressione Acquistare

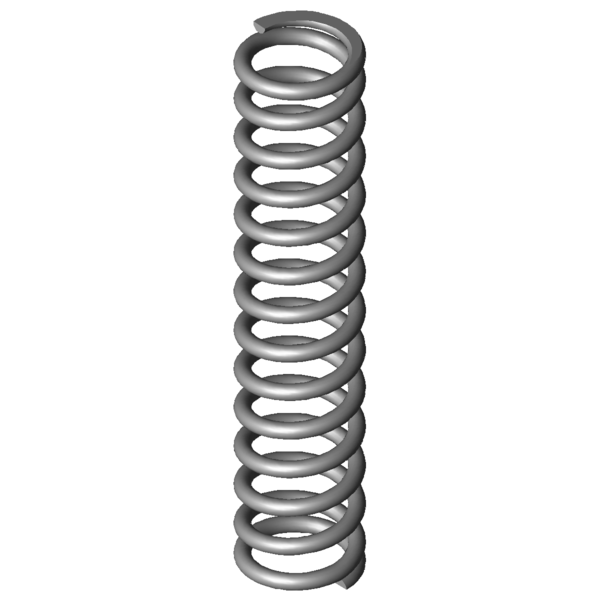

Immagine del prodotto Molla di compressione VD-282

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-282

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	18,5	mm	Diametro esterno delle spire
Dd	12,9	mm	Diametro maggiore della spina
Dh	19,3	mm	Diametro minore del cono
L0	88	mm	Lunghezza della molla non caricata
Lk	36,5	mm	Lunghezza libera di flessione
Fn	311,79	N	Allungamento sotto carico massimo statico
Ln	41,3	mm	Lunghezza minima a carico statico
sn	46,71	mm	Escursione elastica massima a carico statico
Fndyn	259,018	N	Allungamento sotto carico massimo dinamico
Lndyn	49,2	mm	Lunghezza minima a carico dinamico
shdyn	10,04	mm	Escursione elastica massima a carico dinamico
S	6,84	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	6,676	N/mm	Costante della molla
Gew	28,2806	g	Peso dell’articolo
Fntol	18,66	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	18,37	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	L	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

calcolo del percorso della forza Molla di compressione VD-282

Modulo di richiesta Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Modulo di richiesta Molla di compressione VD-282

Molle di compressione simili per Molla di compressione VD-282 Acciaio inossidabile Ø 2,5 x 16 x 88 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-282	1.4310	2,5	18,5	88	311,79	41,3	46,71	12,5	6,676	73,4 \| 100,0 \| 52,5 \| 67,6
D-282	EN 10270-1	2,5	18,5	88	363,012	41,3	46,71	12,5	7,772	69,2 \| 100,0 \| 49,5 \| 58,0
D-282A	EN 10270-1	2,5	18,5	88	153,786	58,72	29,28	18,5	5,252	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-207JY	18,5	87,5	0,721	1.4310	43,467	27,24	60,26	47,7 \| 86,5 \| 40,7 \| 16,0
VD-207J-72	20	80	0,823	1.4310	49,426	19,95	60,05	50,2 \| 82,3 \| 52,0 \| 16,4
VD-206D-03	17,4	83,3	0,965	1.4310	61,211	19,9	63,4	49,7 \| 81,6 \| 46,3 \| 21,4
VD-207J-85	18,5	85	1,061	1.4310	69,498	19,48	65,52	52,6 \| 85,5 \| 48,7 \| 23,5
VD-232M	20	86,3	1,604	1.4310	98,263	25,03	61,27	59,2 \| 85,1 \| 60,7 \| 31,9
VD-215	17,6	77,5	1,647	1.4310	88,694	23,65	53,85	59,9 \| 82,4 \| 60,8 \| 36,5
VD-251A	18	98	1,848	1.4310	91,912	48,25	49,75	64,7 \| 89,0 \| 64,2 \| 41,0
VD-246	21	85	1,944	1.4310	107,027	29,94	55,06	65,2 \| 89,7 \| 67,1 \| 38,7
VD-251	18	98	2,734	1.4310	168,164	36,5	61,5	70,9 \| 89,0 \| 63,1 \| 60,6
VD-263M-04	19	95	2,981	1.4310	157,172	42,28	52,72	76,2 \| 92,7 \| 69,8 \| 66,1
VD-263M-03	19	80	3,458	1.4310	148,515	37,06	42,94	76,8 \| 90,2 \| 71,3 \| 68,8
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	81,1 \| 91,3 \| 81,7 \| 70,3
VD-282A	18,5	88	4,511	1.4310	132,086	58,72	29,28	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263U-09	17	85	5,591	1.4310	252,412	39,85	45,15	77,4 \| 92,8 \| 58,6 \| 80,7
VD-282	18,5	88	6,676	1.4310	311,79	41,3	46,71	73,4 \| 100,0 \| 52,5 \| 67,6
VD-283A-06	18	91	6,799	1.4310	319,066	44,07	46,93	72,1 \| 98,0 \| 51,9 \| 66,4
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	71,3 \| 90,4 \| 71,9 \| 51,7
VD-288Z-40	19,5	85	10,881	1.4310	317,469	55,82	29,18	67,9 \| 88,6 \| 68,9 \| 46,2
VD-288X-09	19,4	89	11,98	1.4310	467,812	49,95	39,05	60,9 \| 93,5 \| 51,6 \| 37,7
VD-312	19,2	83,5	17,92	1.4310	566,272	51,9	31,6	56,2 \| 87,0 \| 53,6 \| 28,0
VD-313A-09	19,5	89	18,079	1.4310	574,647	57,22	31,78	57,4 \| 89,8 \| 57,6 \| 24,9
VD-288Z-09	15,5	89	26,082	1.4310	682,781	62,82	26,18	53,1 \| 87,8 \| 54,4 \| 17,3
VD-313R	18	90,6	31,754	1.4310	656,699	69,92	20,68	49,2 \| 88,0 \| 45,4 \| 14,2
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	45,0 \| 83,9 \| 37,3 \| 13,8
VD-339E-02	18	83	62,794	1.4310	1057,739	66,16	16,84	42,3 \| 84,7 \| 35,0 \| 7,2
VD-339V-01	19	90	94,155	1.4310	1718,233	71,75	18,25	41,1 \| 83,6 \| 35,0 \| 4,8

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-282

Paese d'origine: DE, German; Molla di compressione VD-282

Immagine del prodotto - Molle a compressione VD-282

QR-Code: Molla di compressione VD-282

QR-Code - Molle a compressione - VD-282 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-282.html
