Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Prezzi a scalare - Molla di compressione VD-288

Quantità	Prezzo singolo [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Molla di compressione Acquistare

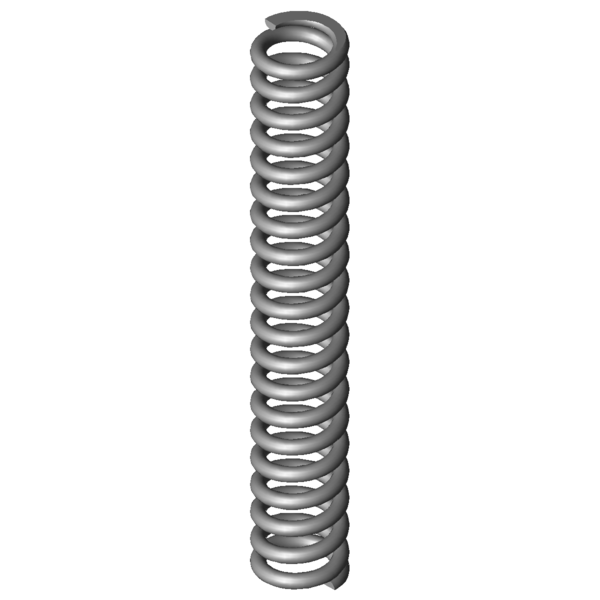

Immagine del prodotto Molla di compressione VD-288

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-288

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	12,5	mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dd	9,4	mm	Diametro maggiore della spina
Dh	15,7	mm	Diametro minore del cono
L0	98	mm	Lunghezza della molla non caricata
Lk	77,95	mm	Lunghezza libera di flessione
Fn	382,073	N	Allungamento sotto carico massimo statico
Ln	57,61	mm	Lunghezza minima a carico statico
sn	40,39	mm	Escursione elastica massima a carico statico
Fndyn	313,108	N	Allungamento sotto carico massimo dinamico
Lndyn	64,9	mm	Lunghezza minima a carico dinamico
shdyn	8,55	mm	Escursione elastica massima a carico dinamico
S	5,162	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	9,459	N/mm	Costante della molla
Gew	31,2366	g	Peso dell’articolo
Fntol	27,68	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	27,16	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,91	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	L	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

calcolo del percorso della forza Molla di compressione VD-288

Modulo di richiesta Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Modulo di richiesta Molla di compressione VD-288

Molle di compressione simili per Molla di compressione VD-288 Acciaio inossidabile Ø 2,5 x 12,5 x 98 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288	1.4310	2,5	15	98	382,073	57,61	40,39	18,5	9,459	100,0 \| 100,0 \| 100,0 \| 100,0
D-288	EN 10270-1	2,5	15	98	444,843	57,61	40,39	18,5	11,014	92,9 \| 100,0 \| 92,9 \| 85,9
D-288A	EN 10270-1	2,5	15	98	262,753	68,98	29,02	22,5	9,056	88,7 \| 100,0 \| 70,3 \| 95,7

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-207J-11	14,5	97	1,222	1.4310	78,189	33,01	63,99	46,6 \| 85,2 \| 41,8 \| 12,9
VD-207J-39	14	95,8	1,226	1.4310	72,802	36,42	59,38	46,7 \| 83,7 \| 43,5 \| 13,0
VD-232T	16	93	1,944	1.4310	104,906	39,04	53,96	52,9 \| 86,9 \| 51,2 \| 20,6
VD-252A-10	14,8	102	2,841	1.4310	123,323	58,59	43,41	61,4 \| 91,6 \| 62,7 \| 30,0
VD-257A	14,5	105	3,186	1.4310	155,668	56,14	48,86	61,8 \| 90,0 \| 61,7 \| 33,7
VD-252A-09	14,8	89	3,338	1.4310	128,649	50,46	38,54	63,2 \| 89,8 \| 64,5 \| 35,3
VD-252AE	15	98	3,445	1.4310	175,515	47,04	50,96	64,1 \| 93,3 \| 62,6 \| 36,4
VD-252AD	15	87,4	3,862	1.4310	173,824	42,39	45,01	66,1 \| 89,7 \| 67,6 \| 40,8
VD-257	14,5	105	3,875	1.4310	215,621	49,35	55,65	65,2 \| 90,0 \| 64,5 \| 41,0
VD-252A-40	15	92	4,111	1.4310	207,409	41,55	50,45	67,3 \| 91,3 \| 67,2 \| 43,5
VD-263V-18	15,2	102	5,768	1.4310	181,008	70,62	31,38	73,5 \| 96,9 \| 62,5 \| 61,0
VD-263V-17	15,2	89	6,592	1.4310	175,405	62,39	26,61	73,6 \| 95,2 \| 55,9 \| 69,7
VD-288A	15	98	7,778	1.4310	225,677	68,98	29,02	82,6 \| 100,0 \| 65,5 \| 82,2
VD-283A-18	15,5	90	9,429	1.4310	357,839	52,05	37,95	96,6 \| 96,2 \| 93,8 \| 99,7
VD-288	15	98	9,459	1.4310	382,073	57,61	40,39	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-64	17	101	13,962	1.4310	448,686	68,86	32,14	79,9 \| 89,5 \| 82,4 \| 67,8
VD-288T-10	15	102	14,809	1.4310	491,743	68,79	33,21	79,7 \| 95,1 \| 80,0 \| 63,9
VD-288T-09	15	89	16,925	1.4310	475,664	60,9	28,1	74,7 \| 93,4 \| 74,9 \| 55,9
VD-288Z-10	15,5	102	21,735	1.4310	605,405	74,15	27,85	66,9 \| 91,2 \| 66,0 \| 43,5
VD-288Z-09	15,5	89	26,082	1.4310	682,781	62,82	26,18	62,0 \| 89,4 \| 60,4 \| 36,3

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-288

Paese d'origine: DE, German; Molla di compressione VD-288
