Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Prezzi a scalare - Molla di compressione VD-288Q

Quantità	Prezzo singolo [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Molla di compressione Acquistare

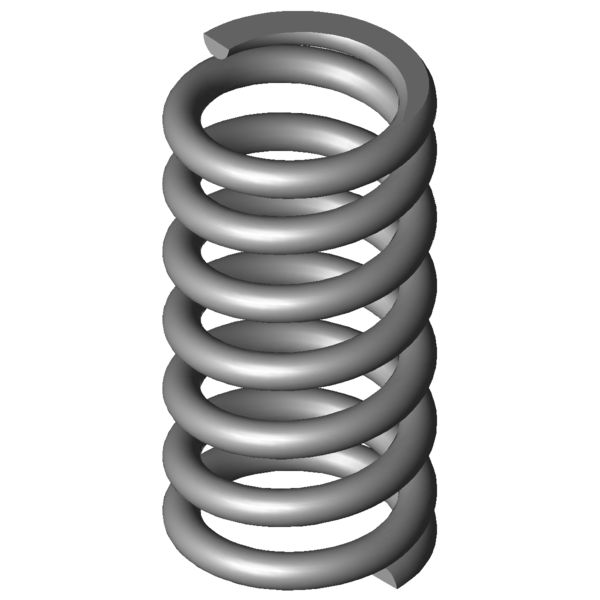

Immagine del prodotto Molla di compressione VD-288Q

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-288Q

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2,8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	17,2	mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dd	13,7	mm	Diametro maggiore della spina
Dh	20,9	mm	Diametro minore del cono
L0	39,5	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	309,174	N	Allungamento sotto carico massimo statico
Ln	23,41	mm	Lunghezza minima a carico statico
sn	16,09	mm	Escursione elastica massima a carico statico
Fndyn	285,953	N	Allungamento sotto carico massimo dinamico
Lndyn	24,62	mm	Lunghezza minima a carico dinamico
shdyn	5,6	mm	Escursione elastica massima a carico dinamico
S	6,673	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	19,217	N/mm	Costante della molla
Gew	19,7254	g	Peso dell’articolo
Fntol	25,64	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	25,23	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,9	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	O	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

calcolo del percorso della forza Molla di compressione VD-288Q

Modulo di richiesta Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Modulo di richiesta Molla di compressione VD-288Q

Molle di compressione simili per Molla di compressione VD-288Q Acciaio inossidabile Ø 2,8 x 17,2 x 39,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288Q	1.4310	2,8	20	39,5	309,174	23,41	16,09	5,5	19,217	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Q	EN 10270-1	2,8	20	39,5	359,967	23,41	16,09	5,5	22,374	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-212C	19,8	44	1,729	1.4310	50,867	14,59	29,41	42,2 \| 82,0 \| 35,6 \| 9,0
VD-207J-70	20	38	1,999	1.4310	55,969	10	28	43,8 \| 83,3 \| 37,8 \| 10,4
VD-233E-10	20	40	2,7	1.4310	68,714	14,55	25,45	48,0 \| 87,1 \| 42,7 \| 14,1
VD-245	21	45	3,711	1.4310	101,725	17,59	27,41	50,0 \| 84,8 \| 45,8 \| 19,3
VD-247D-05	20	43,5	4,001	1.4310	99,391	18,66	24,84	52,2 \| 87,4 \| 48,5 \| 20,8
VD-247B	20,5	41	4,02	1.4310	94,428	17,51	23,49	53,0 \| 88,4 \| 49,5 \| 20,9
VD-232K	20	34,1	4,353	1.4310	98,401	11,5	22,6	52,6 \| 83,5 \| 51,5 \| 22,7
VD-240	22	41	5	1.4310	134	14,2	26,8	54,6 \| 86,2 \| 51,7 \| 26,0
VD-239B	22	36,7	5	1.4310	119,75	12,75	23,95	54,7 \| 85,1 \| 53,0 \| 26,0
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	57,1 \| 87,0 \| 55,0 \| 29,4
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	66,5 \| 92,3 \| 66,7 \| 40,4
VD-263VB	20	41,1	8,029	1.4310	172,303	19,64	21,46	66,6 \| 92,7 \| 65,4 \| 41,8
VD-278C	19,5	35	12,649	1.4310	176,092	21,08	13,92	76,5 \| 91,8 \| 71,7 \| 65,8
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	87,0 \| 92,7 \| 89,3 \| 79,0
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	91,2 \| 94,7 \| 91,9 \| 87,0
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	86,4 \| 94,4 \| 81,1 \| 83,7
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	89,1 \| 97,8 \| 89,8 \| 79,9
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	85,0 \| 96,5 \| 85,5 \| 73,1
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	80,0 \| 96,6 \| 80,5 \| 62,8
VD-313A-05	19,5	44	36,159	1.4310	437,244	31,91	12,09	72,3 \| 90,7 \| 72,9 \| 53,1
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	70,5 \| 94,1 \| 70,2 \| 47,2
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	67,3 \| 92,9 \| 65,8 \| 43,3
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	53,1 \| 88,0 \| 48,3 \| 23,2
VD-313P	18	36,8	89,489	1.4310	657,276	29,46	7,34	51,6 \| 87,0 \| 46,3 \| 21,5
VD-339C	20	40,6	99,432	1.4310	782,727	32,73	7,87	50,9 \| 89,1 \| 44,2 \| 19,3
VD-339E-01	19	35	147,49	1.4310	1005,926	28,18	6,82	44,7 \| 84,5 \| 36,6 \| 13,0

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-288Q

Paese d'origine: DE, German; Molla di compressione VD-288Q

Immagine del prodotto - Molle a compressione VD-288Q

QR-Code: Molla di compressione VD-288Q

QR-Code - Molle a compressione - VD-288Q | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-288q.html
