Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Prezzi a scalare - Molla di compressione VD-313K

Quantità	Prezzo singolo [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Molla di compressione Acquistare

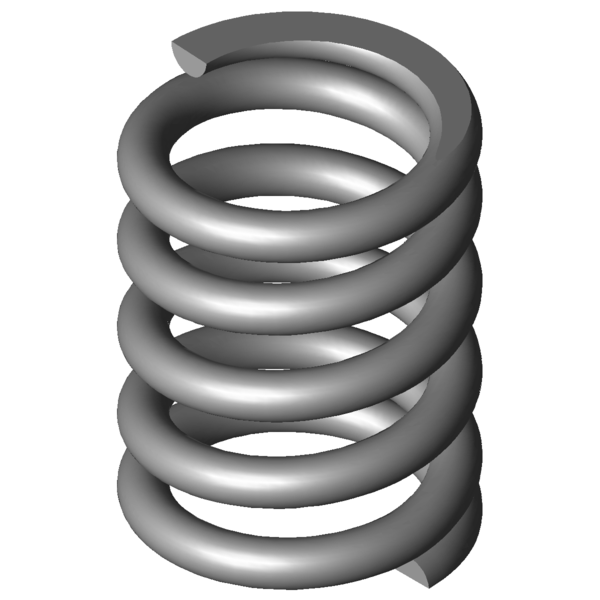

Immagine del prodotto Molla di compressione VD-313K

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-313K

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	3,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	21,4	mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dd	17	mm	Diametro maggiore della spina
Dh	26	mm	Diametro minore del cono
L0	33,3	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	495,818	N	Allungamento sotto carico massimo statico
Ln	21,73	mm	Lunghezza minima a carico statico
sn	11,57	mm	Escursione elastica massima a carico statico
Fndyn	454,166	N	Allungamento sotto carico massimo dinamico
Lndyn	22,7	mm	Lunghezza minima a carico dinamico
shdyn	3,47	mm	Escursione elastica massima a carico dinamico
S	8,486	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	42,846	N/mm	Costante della molla
Gew	29,751	g	Peso dell’articolo
Fntol	46,37	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	45,65	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,76	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AD	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

calcolo del percorso della forza Molla di compressione VD-313K

Modulo di richiesta Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Modulo di richiesta Molla di compressione VD-313K

Molle di compressione simili per Molla di compressione VD-313K Acciaio inossidabile Ø 3,6 x 21,4 x 33,3 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313K	1.4310	3,6	25	33,3	495,818	21,73	11,57	3,5	42,846	85,9 \| 93,7 \| 87,6 \| 76,5
D-313K	EN 10270-1	3,6	25	33,3	577,274	21,73	11,57	3,5	49,885	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	48,1 \| 83,6 \| 43,4 \| 17,2
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	50,8 \| 86,4 \| 48,1 \| 17,8
VD-263H-10	24	26,5	8,793	1.4310	139,812	10,6	15,9	55,9 \| 81,5 \| 59,5 \| 26,8
VD-268G	27,5	28,5	9,722	1.4310	159,931	12,05	16,45	52,0 \| 82,0 \| 51,3 \| 22,7
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	57,8 \| 88,0 \| 55,5 \| 30,0
VD-288F	22,7	34	10,568	1.4310	116,705	22,96	11,04	59,2 \| 93,6 \| 51,7 \| 32,3
VD-274	22,5	36	12,207	1.4310	250,671	15,47	20,54	62,7 \| 89,4 \| 61,5 \| 37,2
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	60,4 \| 88,5 \| 58,6 \| 34,2
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	69,0 \| 93,0 \| 69,4 \| 44,6
VD-303A-10	27,2	32	26,548	1.4310	418,133	16,25	15,75	88,2 \| 93,6 \| 90,0 \| 81,0
VD-288Z-30	21,5	30	31,982	1.4310	379,024	18,15	11,85	90,8 \| 92,0 \| 82,9 \| 97,6
VD-304	23,2	33,5	32,768	1.4310	462,807	19,38	14,12	100,0 \| 100,0 \| 100,0 \| 100,0
VD-303B	23,2	28	32,768	1.4310	282,583	19,38	8,62	76,9 \| 88,6 \| 65,7 \| 76,5
VD-288X-03	19,4	32	36,738	1.4310	468,411	19,25	12,75	91,2 \| 89,9 \| 94,6 \| 89,2
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	85,9 \| 93,7 \| 87,6 \| 76,5
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	84,6 \| 90,9 \| 81,4 \| 81,5
VD-313A-03	19,5	32	57,429	1.4310	543,593	22,53	9,47	75,1 \| 92,2 \| 76,1 \| 57,1
VD-335	24	33,5	80	1.4310	766	23,93	9,58	65,8 \| 92,2 \| 64,1 \| 41,0
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	68,7 \| 87,5 \| 70,8 \| 47,6
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	62,1 \| 84,4 \| 59,0 \| 42,8
VD-339R-12	22,5	33,5	175,781	1.4310	1195,313	26,7	6,8	50,5 \| 89,4 \| 43,4 \| 18,6
VD-339S	22	31,8	191,283	1.4310	978,93	26,68	5,12	48,6 \| 87,0 \| 41,8 \| 17,1

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione VD-313K

Paese d'origine: DE, German; Molla di compressione VD-313K
