Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Prezzi a scalare - Molla di compressione VD-329BH

Quantità	Prezzo singolo [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Molla di compressione Acquistare

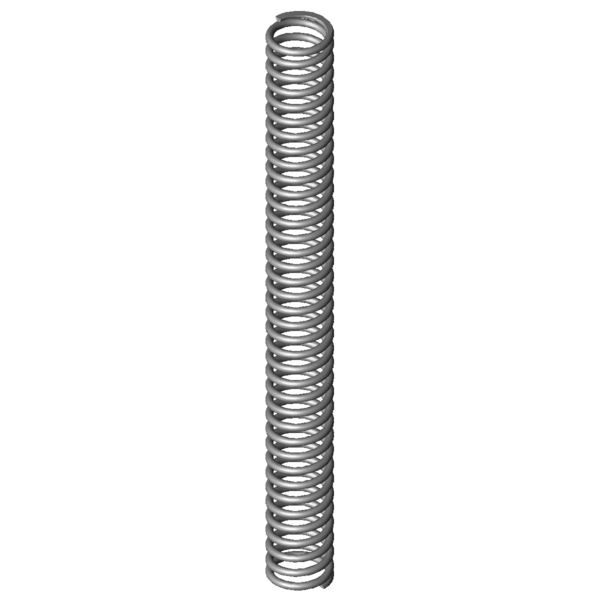

Immagine del prodotto Molla di compressione VD-329BH

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-329BH

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	30	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	25,2	mm	Diametro maggiore della spina
Dh	35	mm	Diametro minore del cono
L0	330	mm	Lunghezza della molla non caricata
Lk	298,08	mm	Lunghezza libera di flessione
Fn	338,855	N	Allungamento sotto carico massimo statico
Ln	180,92	mm	Lunghezza minima a carico statico
sn	149,08	mm	Escursione elastica massima a carico statico
Fndyn	308,259	N	Allungamento sotto carico massimo dinamico
Lndyn	194,38	mm	Lunghezza minima a carico dinamico
shdyn	92,31	mm	Escursione elastica massima a carico dinamico
S	8,932	mm	Passo della molla (da centro spira a centro spira)
n	36,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	2,273	N/mm	Costante della molla
Gew	360,431	g	Peso dell’articolo
Fntol	26,16	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	25,63	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire
L0tol	7,65	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AH	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

calcolo del percorso della forza Molla di compressione VD-329BH

Modulo di richiesta Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Modulo di richiesta Molla di compressione VD-329BH

Molle di compressione simili per Molla di compressione VD-329BH Acciaio inossidabile Ø 4 x 30 x 330 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-329BH	1.4310	4	34	330	338,855	180,92	149,08	36,5	2,273	75,7 \| 90,2 \| 77,5 \| 59,6
D-329BH	EN 10270-1	4	34	330	394,525	180,92	149,08	36,5	2,646	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	44,0 \| 78,8 \| 39,7 \| 13,5
VD-239A	27	290	0,398	1.4310	89,98	64,05	225,95	45,4 \| 72,4 \| 46,3 \| 17,5
VD-268A	34,5	360	0,464	1.4310	129,482	80,7	279,3	57,8 \| 80,4 \| 58,7 \| 34,2
VD-239	27	290	0,484	1.4310	107,762	67,5	222,5	47,7 \| 72,4 \| 49,4 \| 21,3
VD-268	34,5	360	0,564	1.4310	159,591	76,95	283,05	62,2 \| 80,4 \| 64,5 \| 41,6
VD-267A	34,5	245	0,564	1.4310	100,225	67,24	177,76	61,4 \| 71,8 \| 70,8 \| 41,6
VD-267	34,5	245	0,834	1.4310	159,633	53,7	191,3	71,0 \| 71,8 \| 79,6 \| 61,6
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	78,0 \| 77,2 \| 84,9 \| 71,9
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	89,4 \| 80,6 \| 95,8 \| 91,9
VD-288Z-24	33	229	1,419	1.4310	217,981	75,38	153,63	64,6 \| 86,1 \| 69,2 \| 38,4
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	84,8 \| 80,6 \| 84,4 \| 89,5
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	82,6 \| 85,0 \| 75,8 \| 87,1
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	84,6 \| 76,8 \| 92,2 \| 84,7
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	73,4 \| 85,0 \| 63,7 \| 71,6
VD-329BH	34	330	2,273	1.4310	338,855	180,92	149,08	75,7 \| 90,2 \| 77,5 \| 59,6
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	65,4 \| 84,3 \| 67,3 \| 44,6
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	61,8 \| 84,3 \| 64,4 \| 36,7
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	58,7 \| 85,6 \| 57,6 \| 33,0
VD-359A-20	32	300	11,577	1.4310	1322,64	185,75	114,25	44,1 \| 79,4 \| 41,2 \| 11,7
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	54,0 \| 86,6 \| 51,6 \| 23,9
VD-364R-21	28	375	17,356	1.4310	1967,909	261,62	113,38	41,5 \| 78,7 \| 38,0 \| 7,8
VD-364R-20	28	345	17,796	1.4310	1593,981	255,43	89,57	38,9 \| 76,5 \| 32,7 \| 7,6
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	46,3 \| 83,5 \| 40,2 \| 15,4

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-329BH

Paese d'origine: DE, German; Molla di compressione VD-329BH

Immagine del prodotto - Molle a compressione VD-329BH

QR-Code: Molla di compressione VD-329BH

QR-Code - Molle a compressione - VD-329BH | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-329bh.html
