Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Prezzi a scalare - Molla di compressione VD-339

Quantità	Prezzo singolo [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Molla di compressione Acquistare

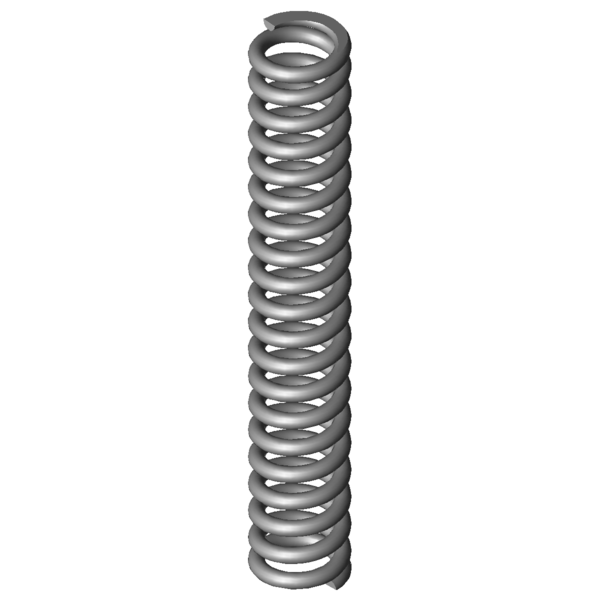

Immagine del prodotto Molla di compressione VD-339

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	20	mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dd	15,2	mm	Diametro maggiore della spina
Dh	25,1	mm	Diametro minore del cono
L0	150	mm	Lunghezza della molla non caricata
Lk	115,94	mm	Lunghezza libera di flessione
Fn	875,189	N	Allungamento sotto carico massimo statico
Ln	92,18	mm	Lunghezza minima a carico statico
sn	57,83	mm	Escursione elastica massima a carico statico
Fndyn	727,243	N	Allungamento sotto carico massimo dinamico
Lndyn	101,95	mm	Lunghezza minima a carico dinamico
shdyn	8,78	mm	Escursione elastica massima a carico dinamico
S	7,892	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	15,135	N/mm	Costante della molla
Gew	127,9452	g	Peso dell’articolo
Fntol	62	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	60,65	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,65	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

calcolo del percorso della forza Molla di compressione VD-339

Modulo di richiesta Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Modulo di richiesta Molla di compressione VD-339

Molle di compressione simili per Molla di compressione VD-339 Acciaio inossidabile Ø 4 x 20 x 150 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339	1.4310	4	24	150	875,189	92,18	57,83	18,5	15,135	100,0 \| 100,0 \| 100,0 \| 100,0
D-339	EN 10270-1	4	24	150	1018,97	92,18	57,83	18,5	17,622	92,9 \| 100,0 \| 92,9 \| 85,9
D-339A	EN 10270-1	4	24	150	574,122	110,38	39,63	22,5	14,489	87,6 \| 100,0 \| 67,1 \| 95,7

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	41,8 \| 83,1 \| 34,0 \| 8,4
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	41,4 \| 77,2 \| 37,8 \| 9,3
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	42,8 \| 80,2 \| 36,5 \| 11,6
VD-278A	22,5	175	1,899	1.4310	195,062	72,28	102,73	44,2 \| 80,7 \| 39,3 \| 12,5
VD-278	22,5	175	2,309	1.4310	255,193	64,5	110,5	45,6 \| 80,7 \| 40,7 \| 15,3
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	49,1 \| 84,0 \| 45,1 \| 18,3
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	53,3 \| 85,1 \| 50,7 \| 24,0
VD-308A	23,2	155	5,097	1.4310	332,245	89,82	65,18	62,7 \| 91,1 \| 63,3 \| 33,7
VD-288Z-57	20	150	5,77	1.4310	334,034	92,11	57,89	64,4 \| 86,1 \| 69,0 \| 38,1
VD-308	23,2	155	6,199	1.4310	496,018	74,99	80,01	65,5 \| 91,1 \| 64,5 \| 41,0
VD-288X-13	19,4	153	6,639	1.4310	468,079	82,5	70,5	65,1 \| 83,8 \| 67,8 \| 43,9
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	75,4 \| 89,3 \| 72,9 \| 63,9
VD-313A-13	19,5	152	10,728	1.4310	644,819	91,9	60,1	81,1 \| 87,5 \| 85,0 \| 70,9
VD-339A	24	150	12,444	1.4310	493,111	110,38	39,63	48,2 \| 80,5 \| 49,2 \| 15,0
VD-339	24	150	15,135	1.4310	875,189	92,18	57,83	47,6 \| 80,5 \| 44,0 \| 18,2
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	71,9 \| 89,5 \| 71,4 \| 54,7
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione VD-339

Paese d'origine: DE, German; Molla di compressione VD-339
