Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Prezzi a scalare - Molla di compressione VD-339B

Quantità	Prezzo singolo [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Molla di compressione Acquistare

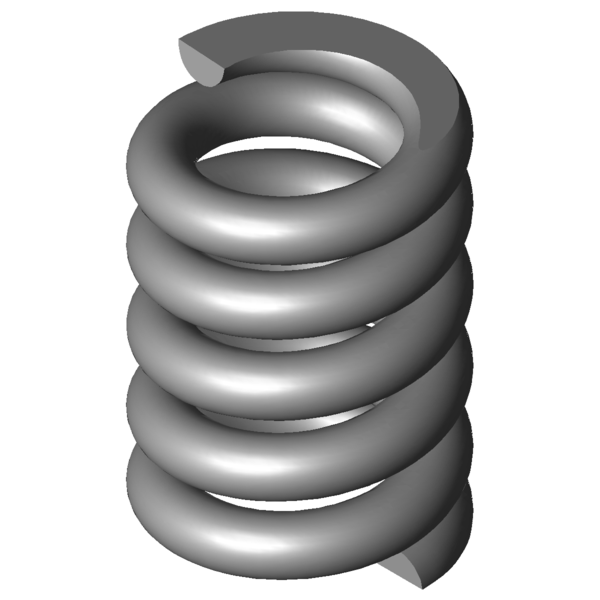

Immagine del prodotto Molla di compressione VD-339B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dd	11,2	mm	Diametro maggiore della spina
Dh	21	mm	Diametro minore del cono
L0	28,8	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	791,25	N	Allungamento sotto carico massimo statico
Ln	23,74	mm	Lunghezza minima a carico statico
sn	5,06	mm	Escursione elastica massima a carico statico
Fndyn	654,688	N	Allungamento sotto carico massimo dinamico
Lndyn	24,61	mm	Lunghezza minima a carico dinamico
shdyn	1,63	mm	Escursione elastica massima a carico dinamico
S	7,086	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	156,25	N/mm	Costante della molla
Gew	27,4614	g	Peso dell’articolo
Fntol	119	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	116,7	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,58	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

calcolo del percorso della forza Molla di compressione VD-339B

Modulo di richiesta Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Modulo di richiesta Molla di compressione VD-339B

Molle di compressione simili per Molla di compressione VD-339B Acciaio inossidabile Ø 4 x 16 x 28,8 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339B	1.4310	4	20	28,8	791,25	23,74	5,06	3,5	156,25	89,0 \| 90,1 \| 87,1 \| 89,9
D-339B	EN 10270-1	4	20	28,8	921,241	23,74	5,06	3,5	181,92	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263VA	20	27,8	12,616	1.4310	171,958	14,17	13,63	40,7 \| 84,7 \| 29,4 \| 8,1
VD-279A	18,5	32	18,544	1.4310	258,384	18,07	13,93	42,7 \| 81,7 \| 34,5 \| 11,9
VD-279	18,5	27,5	23,842	1.4310	294,147	15,16	12,34	48,5 \| 87,1 \| 41,4 \| 17,0
VD-288P	20	27,2	30,199	1.4310	309,998	16,93	10,27	51,9 \| 87,8 \| 46,4 \| 21,5
VD-288Z-30	21,5	30	31,982	1.4310	379,024	18,15	11,85	51,3 \| 88,0 \| 45,3 \| 20,5
VD-303B	23,2	28	32,768	1.4310	282,583	19,38	8,62	52,0 \| 87,8 \| 47,2 \| 21,0
VD-288Z-50	21	28,5	34,722	1.4310	360,521	18,12	10,38	53,0 \| 89,7 \| 47,2 \| 22,2
VD-288X-03	19,4	32	36,738	1.4310	468,411	19,25	12,75	53,1 \| 86,5 \| 49,4 \| 23,5
VD-288S-04	18,9	27,5	36,821	1.4310	391,406	16,87	10,63	55,7 \| 89,2 \| 51,8 \| 26,2
VD-288X-02	19,4	25	50,097	1.4310	468,411	15,65	9,35	62,1 \| 89,8 \| 60,7 \| 35,6
VD-313A-03	19,5	32	57,429	1.4310	543,593	22,53	9,47	62,6 \| 90,0 \| 61,1 \| 36,7
VD-309	19,2	27,5	64	1.4310	535,04	19,14	8,36	68,9 \| 92,4 \| 68,8 \| 45,5
VD-313A-02	19,5	25	69,735	1.4310	368,025	19,72	5,28	71,7 \| 93,4 \| 72,2 \| 49,6
VD-313O	18	26	140,625	1.4310	652,163	21,36	4,64	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339B	20	28,8	156,25	1.4310	791,25	23,74	5,06	89,0 \| 90,1 \| 87,1 \| 89,9
VD-339S	22	31,8	191,283	1.4310	978,93	26,68	5,12	87,2 \| 90,1 \| 89,8 \| 81,8
VD-339V-04	19	31	336,268	1.4310	1489,669	26,57	4,43	69,7 \| 92,3 \| 70,3 \| 46,5

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione VD-339B

Paese d'origine: DE, German; Molla di compressione VD-339B
