Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Prezzi a scalare - Molla di compressione VD-339U

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Molla di compressione Acquistare

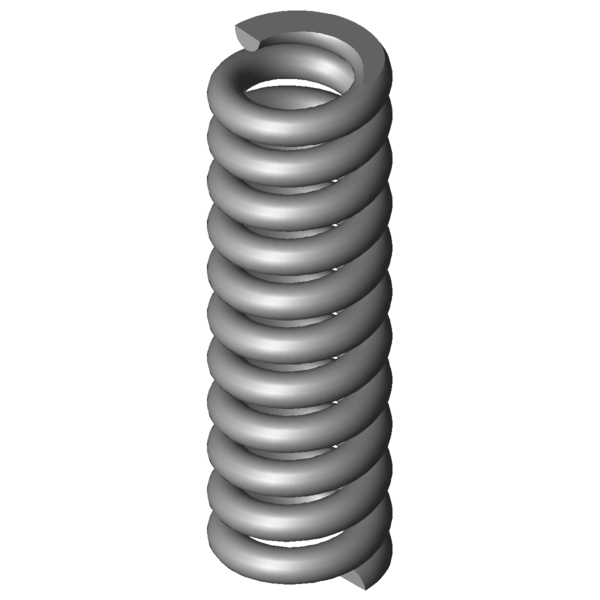

Immagine del prodotto Molla di compressione VD-339U

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339U

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	17,5	mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dd	12,1	mm	Diametro maggiore della spina
Dh	23,1	mm	Diametro minore del cono
L0	70,9	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	979,936	N	Allungamento sotto carico massimo statico
Ln	56,99	mm	Lunghezza minima a carico statico
sn	13,91	mm	Escursione elastica massima a carico statico
Fndyn	795,636	N	Allungamento sotto carico massimo dinamico
Lndyn	59,61	mm	Lunghezza minima a carico dinamico
shdyn	4,78	mm	Escursione elastica massima a carico dinamico
S	6,989	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	70,473	N/mm	Costante della molla
Gew	79,4843	g	Peso dell’articolo
Fntol	114,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	92,63	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,66	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,54	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

calcolo del percorso della forza Molla di compressione VD-339U

Modulo di richiesta Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Modulo di richiesta Molla di compressione VD-339U

Molle di compressione simili per Molla di compressione VD-339U Acciaio inossidabile Ø 4,5 x 17,5 x 70,9 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339U	1.4310	4,5	22	70,9	979,936	56,99	13,91	9,5	70,473	100,0 \| 100,0 \| 100,0 \| 100,0
D-339U	EN 10270-1	4,5	22	70,9	1140,926	56,99	13,91	9,5	82,05	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	69,3 \| 93,1 \| 68,4 \| 46,5
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	48,1 \| 85,9 \| 41,3 \| 17,0
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	50,2 \| 87,2 \| 44,1 \| 19,2
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	49,6 \| 82,5 \| 46,0 \| 20,3
VD-288X-08	19,4	76	14,502	1.4310	469,136	43,65	32,35	49,3 \| 82,0 \| 45,4 \| 20,6
VD-308A-02	22	70	14,535	1.4310	415,495	41,41	28,59	52,0 \| 89,9 \| 45,5 \| 20,6
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	53,7 \| 88,8 \| 48,7 \| 23,7
VD-313A-08	19,5	76	20,772	1.4310	526,487	50,65	25,35	56,3 \| 85,1 \| 54,3 \| 29,5
VD-313N-10	22,5	60	29,025	1.4310	638,076	38,02	21,98	64,3 \| 87,5 \| 64,2 \| 41,2
VD-337	24	72	32,941	1.4310	834,235	46,68	25,33	69,9 \| 93,0 \| 70,0 \| 46,8
VD-336A	24	65	32,941	1.4310	603,647	46,68	18,33	68,7 \| 90,7 \| 68,7 \| 46,7
VD-339D-10	20	77	52,083	1.4310	1135	55,21	21,79	79,9 \| 90,6 \| 75,1 \| 73,9
VD-339A-04	21	65	53,639	1.4310	1000,371	46,35	18,65	68,1 \| 89,5 \| 70,0 \| 44,6
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	65,6 \| 90,7 \| 64,5 \| 41,6
VD-339U	22	70,9	70,473	1.4310	979,936	56,99	13,91	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339R-01	22,5	70	82,031	1.4310	1451,953	52,3	17,7	85,9 \| 98,8 \| 73,0 \| 85,9

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-339U
