Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Prezzi a scalare - Molla di compressione VD-360

Quantità	Prezzo singolo [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Molla di compressione Acquistare

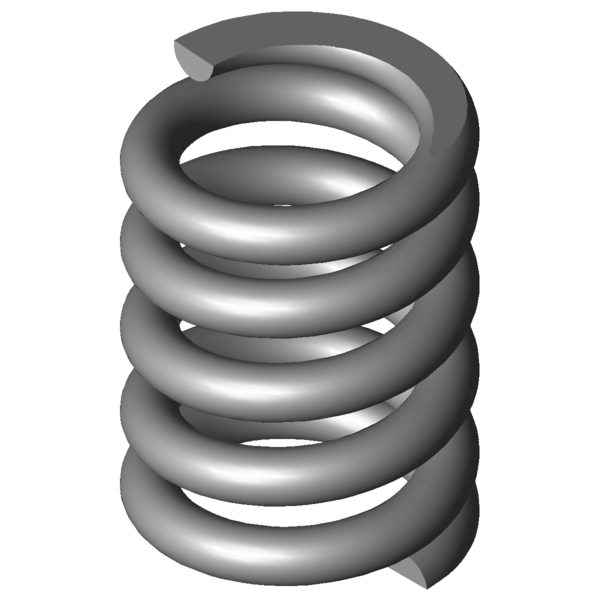

Immagine del prodotto Molla di compressione VD-360

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-360

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	25	mm	Diametro medio delle spire
De	30	mm	Diametro esterno delle spire
Dd	19,1	mm	Diametro maggiore della spina
Dh	31	mm	Diametro minore del cono
L0	41	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1109,375	N	Allungamento sotto carico massimo statico
Ln	29,91	mm	Lunghezza minima a carico statico
sn	11,09	mm	Escursione elastica massima a carico statico
Fndyn	988	N	Allungamento sotto carico massimo dinamico
Lndyn	31,12	mm	Lunghezza minima a carico dinamico
shdyn	2,57	mm	Escursione elastica massima a carico dinamico
S	10,286	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	100	N/mm	Costante della molla
Gew	67,0445	g	Peso dell’articolo
Fntol	114	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	111	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,81	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

calcolo del percorso della forza Molla di compressione VD-360

Modulo di richiesta Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Modulo di richiesta Molla di compressione VD-360

Molle di compressione simili per Molla di compressione VD-360 Acciaio inossidabile Ø 5 x 25 x 41 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-360	1.4310	5	30	41	1109,375	29,91	11,09	3,5	100	100,0 \| 100,0 \| 100,0 \| 100,0
D-360	EN 10270-1	5	30	41	1291,629	29,91	11,09	3,5	116,429	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	42,6 \| 83,4 \| 34,5 \| 9,9
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	45,0 \| 83,6 \| 38,4 \| 13,0
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	45,6 \| 80,2 \| 42,1 \| 14,6
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	47,7 \| 84,8 \| 41,6 \| 16,8
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	53,8 \| 82,7 \| 59,5 \| 19,1
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	51,9 \| 87,8 \| 48,4 \| 19,5
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	50,4 \| 79,7 \| 50,7 \| 20,8
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	55,8 \| 87,4 \| 53,3 \| 26,9
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	56,9 \| 83,6 \| 57,2 \| 30,0
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	65,7 \| 92,2 \| 64,0 \| 40,9
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	71,3 \| 94,0 \| 70,5 \| 49,3
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	71,0 \| 86,7 \| 73,6 \| 52,6
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	74,0 \| 94,0 \| 64,3 \| 63,6
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	88,7 \| 90,1 \| 86,1 \| 90,0
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	71,6 \| 93,4 \| 71,5 \| 49,8

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-360

Paese d'origine: DE, German; Molla di compressione VD-360
