Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Prezzi a scalare - Molla di compressione VD-389A-03

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Molla di compressione Acquistare

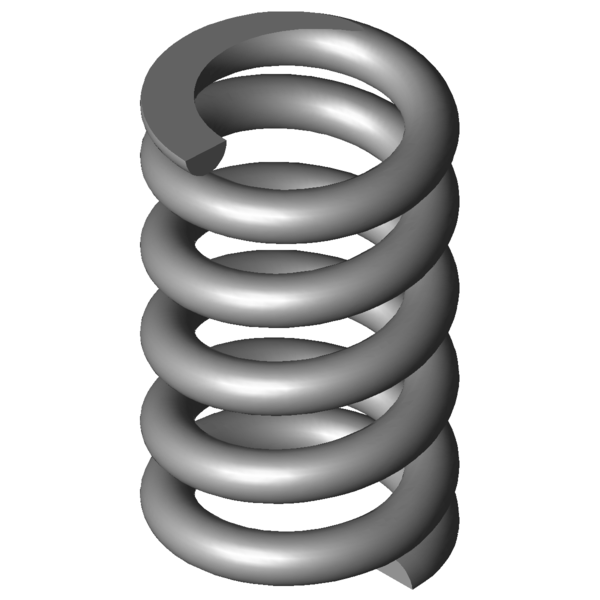

Immagine del prodotto Molla di compressione VD-389A-03

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389A-03

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32,3	mm	Diametro medio delle spire
De	39	mm	Diametro esterno delle spire
Dd	24,6	mm	Diametro maggiore della spina
Dh	40,2	mm	Diametro minore del cono
L0	64	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2483,639	N	Allungamento sotto carico massimo statico
Ln	46,2	mm	Lunghezza minima a carico statico
sn	17,8	mm	Escursione elastica massima a carico statico
Fndyn	1855,753	N	Allungamento sotto carico massimo dinamico
Lndyn	50,7	mm	Lunghezza minima a carico dinamico
shdyn	2,75	mm	Escursione elastica massima a carico dinamico
S	15,28	mm	Passo della molla (da centro spira a centro spira)
n	3,75	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	139,53	N/mm	Costante della molla
Gew	162,6073	g	Peso dell’articolo
Fntol	212	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	160	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,01	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

calcolo del percorso della forza Molla di compressione VD-389A-03

Modulo di richiesta Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Modulo di richiesta Molla di compressione VD-389A-03

Molle di compressione simili per Molla di compressione VD-389A-03 Acciaio inossidabile Ø 6,7 x 32,3 x 64 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389A-03	1.4310	6,7	39	64	2483,639	46,2	17,8	3,75	139,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-03	EN 10270-1	6,7	39	64	2810,439	46,7	17,3	3,75	162,453	92,9 \| 100,0 \| 92,8 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	55,4 \| 89,3 \| 55,1 \| 21,7
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	52,4 \| 81,2 \| 53,4 \| 22,5
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	55,7 \| 90,4 \| 53,6 \| 23,1
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	55,6 \| 88,8 \| 51,7 \| 26,2
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	55,9 \| 85,3 \| 55,6 \| 26,8
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	59,4 \| 90,3 \| 57,5 \| 30,4
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	62,7 \| 90,3 \| 60,8 \| 36,9
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	68,5 \| 94,6 \| 69,9 \| 41,1
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	69,7 \| 95,5 \| 67,8 \| 45,6
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	71,1 \| 88,9 \| 73,4 \| 51,1
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	73,8 \| 92,5 \| 74,1 \| 54,8
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	59,4 \| 86,9 \| 58,2 \| 33,2
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	81,8 \| 94,7 \| 82,6 \| 68,2
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	51,4 \| 83,3 \| 48,0 \| 23,0
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	48,1 \| 82,7 \| 43,0 \| 18,5
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	78,9 \| 92,3 \| 72,5 \| 71,9
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	48,3 \| 82,4 \| 43,8 \| 18,6

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione VD-389A-03

Paese d'origine: DE, German; Molla di compressione VD-389A-03
