Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Prezzi a scalare - Molla di torsione T-18937L

Quantità	Prezzo singolo [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Molla di torsione Acquistare

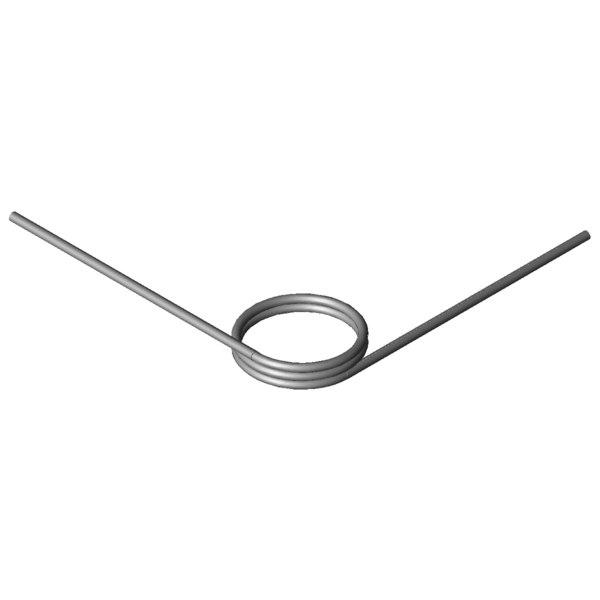

Immagine del prodotto Molla di torsione T-18937L

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di torsione T-18937L

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Direzione delle spire	Sinistra	-	Direzione delle spire a sinistra o a destra
Posizione del becco non caricato	90	gradi	Posizione del becco non caricato
alpha1		gradi	Angolo di torsione della molla precaricata
F1		N	Forza della molla precaricata
M1		Nmm	Coppia della molla precaricata
alpha2		gradi	Angolo di torsione della molla caricata
F2		N	Forza della molla caricata
M2		Nmm	Coppia della molla caricata
alphah		gradi	Angolo di torsione di lavoro
d	1,8	mm	Diametro del filo
Di	20,5	mm	Diametro interno della spira
Dd		mm	Diametro della spina
LsH		mm	Lunghezze becchi del braccio leva
LsR		mm	Lunghezza becchi del braccio giacente
Lk0	5,85	mm	Lunghezza della scatola a molla
Ls	60	mm	Lunghezze becchi
RH		mm	Distanza centro scatola a molla fino al punto di innesto della forza del braccio leva
Mntol	159,57	Nmm	(+/-) Tolerance maximum torque
Mn	591,67	Nmm	Coppia massima della molla
alphan	56,06	gradi	Angolo di torsione massimo della molla
nt	2,25	pezzo	Numero delle spire
Ddmax	17,4	mm	Diametro della spina maggiore possibile
Ddmin	12	mm	diamètre minimal possible du mandrin
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	5,5697	g	Peso dell’articolo
PG	K	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di torsione

Scheda dati Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

calcolo del percorso della forza Molla di torsione T-18937L

Modulo di richiesta Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Modulo di richiesta Molla di torsione T-18937L

Molle di torsione simili per Molla di torsione T-18937L: Acciaio inossidabile Ø 1,8 x 20,5 x 60 mm / 90°

Molle di torsione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di torsione simili con una diversa configurazione di carico

Le seguenti molle di torsione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (gradi)	Materiale	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
T-16729L	12,6	5,95	289,84	68,04	1.4310	61,7 \| 79,2 \| 65,7 \| 40,4
T-16725L	12,6	4,55	289,84	47,11	1.4310	65,7 \| 72,3 \| 66,5 \| 58,3
T-16741L	16,2	5,95	295,06	87,08	1.4310	47,0 \| 84,7 \| 40,4 \| 16,1
T-16737L	16,2	4,55	295,06	60,29	1.4310	50,4 \| 77,5 \| 50,4 \| 23,2
T-18826L	11,9	5,2	442,58	40,66	1.4310	68,8 \| 79,8 \| 75,0 \| 51,6
T-18830L	11,9	6,8	442,58	58,73	1.4310	60,3 \| 85,0 \| 60,2 \| 35,8
T-18851L	14,4	5,2	449,91	49,05	1.4310	65,3 \| 85,3 \| 67,2 \| 43,5
T-18855L	14,4	6,8	449,91	70,82	1.4310	58,5 \| 90,5 \| 54,9 \| 30,1
T-18876L	18,4	5,2	457,84	62,35	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-18880L	18,4	6,8	457,84	90,02	1.4310	53,1 \| 85,7 \| 49,5 \| 24,1
T-18901L	10	5,85	554,97	27,82	1.4310	82,0 \| 82,2 \| 69,1 \| 94,7
T-18913L	13,5	5,85	572,76	37,23	1.4310	81,7 \| 90,0 \| 82,2 \| 73,0
T-18925L	16	5,85	581,21	43,95	1.4310	77,9 \| 91,3 \| 79,8 \| 62,7
T-18929L	16	7,65	581,21	63,49	1.4310	66,4 \| 89,6 \| 66,1 \| 43,4
T-18937L	20,5	5,85	591,67	56,06	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19101L	11	6,5	798,72	28,97	1.4310	84,3 \| 91,1 \| 85,4 \| 76,4
T-19126L	15	6,5	825,31	39,16	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19151L	18	6,5	838,31	46,76	1.4310	90,2 \| 94,4 \| 91,1 \| 85,1
T-19155L	18	8,5	838,31	67,51	1.4310	81,3 \| 82,2 \| 76,8 \| 85,0
T-19176L	23	6,5	853,09	59,45	1.4310	81,7 \| 89,7 \| 81,8 \| 73,6
T-19180L	23	8,5	853,09	85,9	1.4310	81,4 \| 82,7 \| 67,3 \| 94,1
T-16811L	15,5	7,31	1076,95	33,26	1.4310	79,1 \| 91,5 \| 80,8 \| 65,1
T-16821L	18,5	7,31	1094,7	39,53	1.4310	83,2 \| 86,3 \| 87,2 \| 76,1
T-16831L	23,5	7,31	1115,14	49,97	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-16921L	19,5	9,1	2014,76	32,6	1.4310	45,1 \| 74,6 \| 43,8 \| 17,1

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202089; Molla di torsione T-18937L

Paese d'origine: DE, German; Molla di torsione T-18937L
