Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Prezzi a scalare - Molla di torsione T-19127L

Quantità Prezzo singolo [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Molla di torsione Acquistare

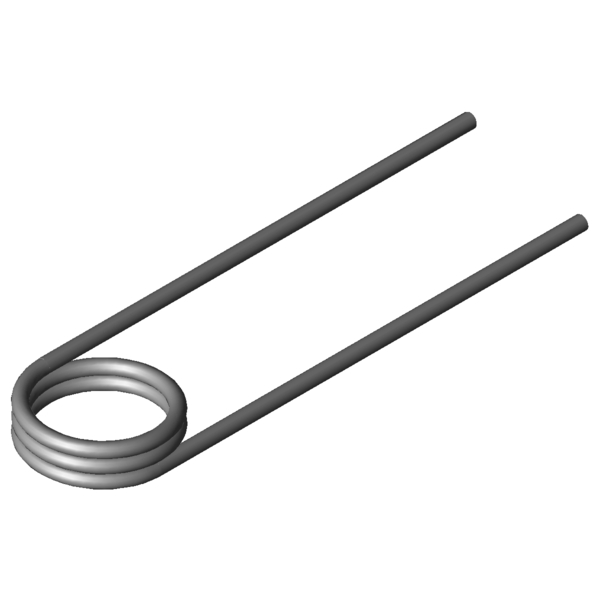

Immagine del prodotto Molla di torsione T-19127L
Immagine del prodotto Molla di torsione T-19127L
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di torsione T-19127L

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Direzione delle spire Sinistra - Direzione delle spire a sinistra o a destra
Posizione del becco non caricato 180 gradi Posizione del becco non caricato
alpha1 - gradi Angolo di torsione della molla precaricata
F1 - N Forza della molla precaricata
M1 - Nmm Coppia della molla precaricata
alpha2 - gradi Angolo di torsione della molla caricata
F2 - N Forza della molla caricata
M2 - Nmm Coppia della molla caricata
alphah - gradi Angolo di torsione di lavoro
d 2 mm Diametro del filo
Di 15 mm Diametro interno della spira
Dd - mm Diametro della spina
LsH - mm Lunghezze becchi del braccio leva
LsR - mm Lunghezza becchi del braccio giacente
Lk0 7 mm Lunghezza della scatola a molla
Ls 65 mm Lunghezze becchi
RH - mm Distanza centro scatola a molla fino al punto di innesto della forza del braccio leva
Mntol 257,67 Nmm (+/-) Tolerance maximum torque
Mn 825,31 Nmm Coppia massima della molla
alphan 43,5 gradi Angolo di torsione massimo della molla
nt 2,5 pezzo Numero delle spire
Ddmax 13,5 mm Diametro della spina maggiore possibile
Ddmin 12 mm diamètre minimal possible du mandrin
Ditol 0,38 mm (+/-) tolerance of inner coil diameter
Gew 6,5269 g Peso dell’articolo
PG K - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di torsione
Disegno tecnico Molla di torsione

Scheda dati Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

calcolo del percorso della forza Molla di torsione T-19127L

Modulo di richiesta Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Modulo di richiesta Molla di torsione T-19127L

Molle di torsione simili per Molla di torsione T-19127L: Acciaio inossidabile Ø 2 x 15 x 65 mm / 180°

Molle di torsione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di torsione simili con una diversa configurazione di carico

Le seguenti molle di torsione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo Di (mm) Lk0 (mm) Mn (Nmm) alphan (gradi) Materiale Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
T-18806L 8,9 7,2 429,24 47,76 1.4310 65,9 | 78,9 | 71,5 | 47,4
T-18831L 11,9 7,2 441,52 63,1 1.4310 61,2 | 85,5 | 61,2 | 36,9
T-18827L 11,9 5,6 442,58 45,18 1.4310 68,8 | 79,8 | 75,0 | 51,6
T-18856L 14,4 7,2 449,91 76,24 1.4310 59,3 | 91,1 | 55,8 | 31,1
T-18852L 14,4 5,6 449,91 54,47 1.4310 65,4 | 85,3 | 67,2 | 43,5
T-18881L 18,4 7,2 457,84 96,94 1.4310 53,8 | 86,2 | 50,2 | 24,9
T-18877L 18,4 5,6 457,84 69,27 1.4310 58,2 | 80,5 | 59,1 | 34,8
T-18902L 10 6,3 554,97 30,91 1.4310 82,0 | 82,2 | 69,2 | 94,6
T-18914L 13,5 6,3 572,76 41,37 1.4310 81,7 | 90,0 | 82,3 | 73,0
T-18918L 13,5 8,1 572,76 57,91 1.4310 71,1 | 88,8 | 72,3 | 52,1
T-18926L 16 6,3 581,21 48,84 1.4310 77,9 | 91,3 | 79,7 | 62,7
T-18930L 16 8,1 581,21 68,37 1.4310 67,3 | 90,1 | 67,0 | 44,8
T-18938L 20,5 6,3 591,67 62,28 1.4310 68,4 | 84,4 | 70,8 | 50,1
T-19102L 11 7 798,72 32,21 1.4310 84,3 | 91,1 | 85,4 | 76,5
T-19127L 15 7 825,31 43,5 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19152L 18 7 838,31 51,99 1.4310 90,2 | 94,4 | 91,1 | 85,0
T-16802L 11,5 7,88 1041,37 27,69 1.4310 68,9 | 84,8 | 71,5 | 50,4
T-16812L 15,5 7,88 1076,95 36,96 1.4310 79,1 | 91,5 | 80,8 | 65,1
T-16822L 18,5 7,88 1094,7 43,92 1.4310 83,2 | 86,3 | 87,2 | 76,1
T-16912L 15,5 9,8 1965,24 28,99 1.4310 54,1 | 79,9 | 54,3 | 28,0
Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202089; Molla di torsione T-19127L

Paese d'origine: DE, German; Molla di torsione T-19127L
