Molla di torsione T-19160R: Acciaio inossidabile Ø 2 x 18 x 70 mm / 180°

Prezzi a scalare - Molla di torsione T-19160R

Quantità	Prezzo singolo [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Molla di torsione Acquistare

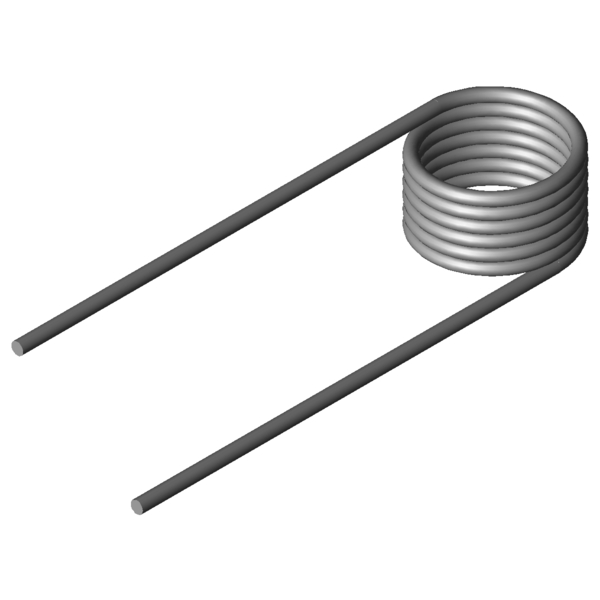

Immagine del prodotto Molla di torsione T-19160R

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di torsione T-19160R

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Direzione delle spire	Destra	-	Direzione delle spire a sinistra o a destra
Posizione del becco non caricato	180	gradi	Posizione del becco non caricato
alpha1		gradi	Angolo di torsione della molla precaricata
F1		N	Forza della molla precaricata
M1		Nmm	Coppia della molla precaricata
alpha2		gradi	Angolo di torsione della molla caricata
F2		N	Forza della molla caricata
M2		Nmm	Coppia della molla caricata
alphah		gradi	Angolo di torsione di lavoro
d	2	mm	Diametro del filo
Di	18	mm	Diametro interno della spira
Dd		mm	Diametro della spina
LsH		mm	Lunghezze becchi del braccio leva
LsR		mm	Lunghezza becchi del braccio giacente
Lk0	15	mm	Lunghezza della scatola a molla
Ls	70	mm	Lunghezze becchi
RH		mm	Distanza centro scatola a molla fino al punto di innesto della forza del braccio leva
Mntol	188,88	Nmm	(+/-) Tolerance maximum torque
Mn	838,31	Nmm	Coppia massima della molla
alphan	135,12	gradi	Angolo di torsione massimo della molla
nt	6,5	pezzo	Numero delle spire
Ddmax	16,2	mm	Diametro della spina maggiore possibile
Ddmin	14,4	mm	diamètre minimal possible du mandrin
Ditol	0,44	mm	(+/-) tolerance of inner coil diameter
Gew	13,5814	g	Peso dell’articolo
PG	K	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di torsione
