Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Prezzi a scalare - Molla di estensione RZ-012EX

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Molla di estensione Acquistare

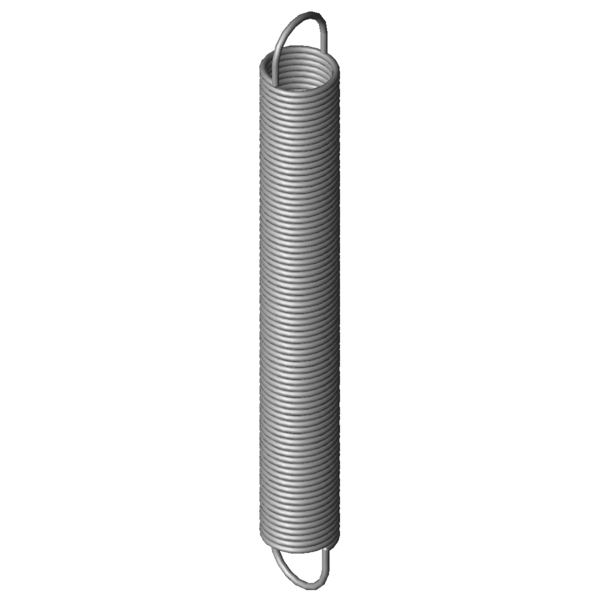

Immagine del prodotto Molla di estensione RZ-012EX
Immagine del prodotto Molla di estensione RZ-012EX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-012EX

Simboli Valore Unità Descrizione
Materiale 1.4310 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 0,25 mm Diametro del filo
D mm Diametro medio delle spire
De 2,75 mm Diametro esterno delle spire
Dh 3,3 mm Diametro minore del cono
L0 23,3 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 19,69 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 91,63 mm Lunghezza massima a carico statico
sn 68,33 mm Escursione elastica massima a carico statico
Fn 2,061 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 1,8 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,028 N/mm Costante della molla
F0 0,141 N Forza di precompressione interna
Fntol 0,15 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 0,7 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,15 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 57 gradi Tolleranza posizione occhiello
Gew 0,2424 g Peso dell’articolo
PG ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-012EX

Modulo di richiesta Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Modulo di richiesta Molla di estensione RZ-012EX

Molle di estensione simili per Molla di estensione RZ-012EX Acciaio inossidabile Ø 0,25 x 2,75 x 23,3 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
RZ-012EX 1.4310 0,25 2,75 23,3 2,061 91,63 68,33 0,028 100,0 | 100,0 | 100,0 | 100,0
Z-012EX EN 10270-1 0,25 2,75 23,3 2,611 97,41 74,11 0,033 90,4 | 100,0 | 85,6 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
RZ-2054X 3 21,8 0,007 1.4310 0,991 149,47 127,67 45,6 | 78,5 | 42,1 | 16,2
RZ-003AX 2,7 24,5 0,009 1.4310 1,101 143,76 119,26 48,1 | 79,3 | 45,6 | 19,2
RZ-012EX 2,75 23,3 0,028 1.4310 2,061 91,63 68,33 100,0 | 100,0 | 100,0 | 100,0
RZ-012DX 2,75 21,3 0,031 1.4310 2,061 82,6 61,3 93,9 | 97,1 | 94,9 | 89,7
RZ-012CX 2,75 19,3 0,035 1.4310 2,061 73,57 54,27 87,8 | 94,3 | 89,7 | 79,4
RZ-012BX 2,75 17,3 0,041 1.4310 2,061 64,54 47,24 81,7 | 91,4 | 84,6 | 69,1
RZ-012AX 2,75 15,6 0,047 1.4310 2,061 56,69 41,09 76,4 | 89,0 | 80,1 | 60,1
RZ-015EX 2,2 22,4 0,059 1.4310 2,551 62,04 39,64 69,4 | 92,0 | 69,4 | 46,9
RZ-015DX 2,2 20,4 0,066 1.4310 2,551 55,96 35,56 65,9 | 89,2 | 66,4 | 42,0
RZ-024EX 2,82 28,8 0,076 1.4310 4,111 79,87 51,07 61,8 | 85,5 | 62,4 | 37,5
RZ-024DX 2,82 26,2 0,084 1.4310 4,111 72,02 45,82 72,9 | 91,6 | 73,5 | 53,5
RZ-024CX 2,82 23,7 0,095 1.4310 4,111 64,26 40,56 69,7 | 91,9 | 69,7 | 47,4
RZ-024BX 2,82 21,1 0,109 1.4310 4,111 56,41 35,31 55,2 | 88,7 | 50,9 | 25,9
RZ-024AX 2,82 18,9 0,126 1.4310 4,111 49,61 30,71 51,9 | 85,6 | 47,5 | 22,5
RZ-033AX 3,6 23,7 0,146 1.4310 6,181 62,94 39,24 58,9 | 91,1 | 55,2 | 30,5
RZ-024X 2,82 16,6 0,148 1.4310 4,111 42,71 26,11 48,5 | 82,3 | 44,2 | 19,2
RZ-024LX 2,2 22 0,231 1.4310 5,171 42,85 20,85 43,8 | 84,2 | 35,2 | 12,2
RZ-036CX 2,9 28,5 0,232 1.4310 7,551 58,42 29,92 42,4 | 79,7 | 35,5 | 12,0
Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione RZ-012EX
