Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Prezzi a scalare - Molla di estensione RZ-012I

Quantità	Prezzo singolo [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Molla di estensione Acquistare

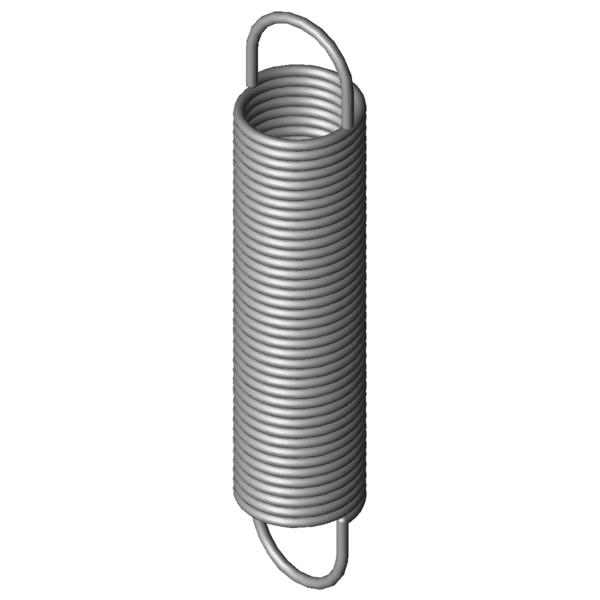

Immagine del prodotto Molla di estensione RZ-012I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-012I

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	0,25	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	2,75	mm	Diametro esterno delle spire
Dh	3,3	mm	Diametro minore del cono
L0	13,8	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	10,13	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	48,51	mm	Lunghezza massima a carico statico
sn	34,71	mm	Escursione elastica massima a carico statico
Fn	2,061	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	1,83	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,055	N/mm	Costante della molla
F0	0,141	N	Forza di precompressione interna
Fntol	0,16	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	0,6	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,15	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	0,1258	g	Peso dell’articolo
PG	ZG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-012I

Modulo di richiesta Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Modulo di richiesta Molla di estensione RZ-012I

Molle di estensione simili per Molla di estensione RZ-012I Acciaio inossidabile Ø 0,25 x 2,75 x 13,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-012I	1.4310	0,25	2,75	13,8	2,061	48,51	34,71	0,055	100,0 \| 100,0 \| 100,0 \| 100,0
Z-012I	EN 10270-1	0,25	2,75	13,8	2,611	51,45	37,65	0,064	90,4 \| 100,0 \| 85,6 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-2053I	3	17,4	0,01	1.4310	0,991	112,33	94,93	47,9 \| 83,7 \| 42,3 \| 17,6
RZ-2052I	3	13	0,015	1.4310	0,991	75,55	62,55	55,7 \| 88,6 \| 51,8 \| 26,7
RZ-003I	2,7	11,8	0,023	1.4310	1,101	57,44	45,64	64,4 \| 87,9 \| 64,7 \| 40,6
RZ-009I	3,45	15	0,026	1.4310	1,661	74,71	59,71	68,9 \| 90,6 \| 69,4 \| 46,8
RZ-002I	2,7	8,8	0,037	1.4310	1,101	37,11	28,31	71,2 \| 80,6 \| 67,5 \| 65,5
RZ-012BI	2,75	17,3	0,041	1.4310	2,061	64,32	47,02	84,7 \| 93,3 \| 86,9 \| 73,8
RZ-012AI	2,75	15,6	0,047	1.4310	2,061	56,47	40,87	91,2 \| 96,2 \| 92,5 \| 84,9
RZ-012I	2,75	13,8	0,055	1.4310	2,061	48,51	34,71	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-011I	2,75	10,1	0,089	1.4310	2,061	31,63	21,53	78,0 \| 91,1 \| 81,0 \| 62,0
RZ-015AI	2,2	14,7	0,099	1.4310	2,551	38,41	23,71	73,7 \| 91,3 \| 74,6 \| 55,2
RZ-020I	3,52	12,9	0,114	1.4310	3,331	40,43	27,53	67,6 \| 83,2 \| 70,6 \| 49,1
RZ-015I	2,2	12,9	0,117	1.4310	2,551	33,04	20,14	69,1 \| 91,2 \| 69,4 \| 46,9
RZ-024I	2,82	16,6	0,149	1.4310	4,111	42,55	25,95	62,1 \| 86,3 \| 62,4 \| 37,5
RZ-023I	2,82	11,8	0,24	1.4310	4,111	27,89	16,09	52,8 \| 87,0 \| 48,2 \| 23,2
RZ-032I	3,6	14,8	0,279	1.4310	6,181	35,37	20,57	47,8 \| 77,4 \| 46,3 \| 19,8
RZ-024KI	2,2	15,6	0,35	1.4310	5,171	29,39	13,79	45,9 \| 82,2 \| 39,8 \| 15,8
RZ-024ACI	2,5	17,6	0,38	1.4310	6,421	32,91	15,31	43,9 \| 79,6 \| 38,1 \| 14,2
RZ-035I	2,9	13,7	0,585	1.4310	7,551	25,57	11,87	41,9 \| 85,5 \| 30,7 \| 9,3
RZ-024ABI	2,5	12,2	0,612	1.4310	6,421	21,69	9,49	40,5 \| 82,9 \| 29,7 \| 8,8
RZ-036VI	3,2	15,4	0,704	1.4310	9,611	27,81	12,41	37,8 \| 77,0 \| 28,6 \| 7,7
RZ-036UI	3,2	11,3	1,114	1.4310	9,611	19,15	7,85	33,8 \| 74,5 \| 22,0 \| 4,8
RZ-050I	3	16,2	1,429	1.4310	13,66	25,09	8,89	33,3 \| 75,6 \| 20,4 \| 3,9
RZ-051RI	3,5	13,2	2,011	1.4310	15,59	20,2	7	30,9 \| 73,2 \| 16,7 \| 2,7

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione RZ-012I

Paese d'origine: DE, German; Molla di estensione RZ-012I
