Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Prezzi a scalare - Molla di estensione RZ-015GX

Quantità	Prezzo singolo [EUR]
1	7,9200 EUR
2	5,1000 EUR
3	3,9200 EUR
7	2,6700 EUR
17	2,3400 EUR
37	2,0200 EUR
75	1,7400 EUR
125	1,4120 EUR
175	1,2970 EUR
250	1,0620 EUR
350	0,8366 EUR
450	0,7310 EUR

Molla di estensione Acquistare

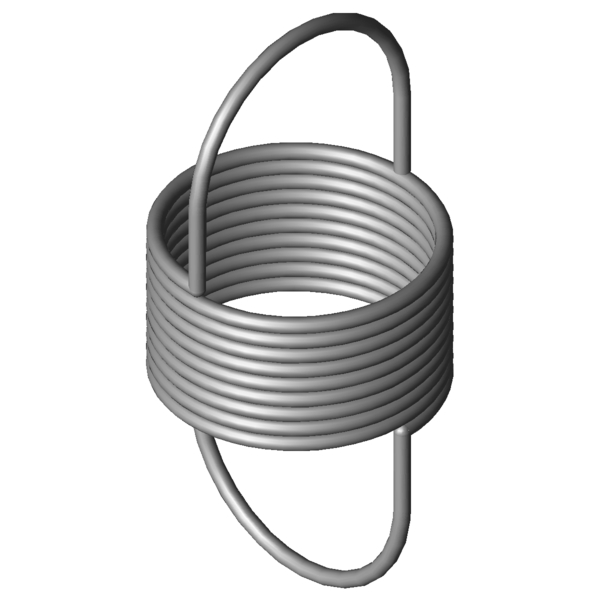

Immagine del prodotto Molla di estensione RZ-015GX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-015GX

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	0,32	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	5,5	mm	Diametro esterno delle spire
Dh	6,3	mm	Diametro minore del cono
L0	11,3	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	3,44	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	42,28	mm	Lunghezza massima a carico statico
sn	30,98	mm	Escursione elastica massima a carico statico
Fn	2,161	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	3,93	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,068	N/mm	Costante della molla
F0	0,061	N	Forza di precompressione interna
Fntol	0,28	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	0,6	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	29	gradi	Tolleranza posizione occhiello
Gew	0,119	g	Peso dell’articolo
PG	ZB	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-015GX

Modulo di richiesta Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Modulo di richiesta Molla di estensione RZ-015GX

Molle di estensione simili per Molla di estensione RZ-015GX Acciaio inossidabile Ø 0,32 x 5,5 x 11,3 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-015GX	1.4310	0,32	5,5	11,3	2,161	42,28	30,98	0,068	100,0 \| 100,0 \| 100,0 \| 100,0
Z-015GX	EN 10270-1	0,32	5,5	11,3	2,711	44,71	33,41	0,079	90,7 \| 100,0 \| 86,2 \| 86,0

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-006GX	5	12,7	0,015	1.4310	1,08	81,63	68,93	52,0 \| 86,0 \| 47,5 \| 22,5
RZ-006DX	4,2	12,4	0,022	1.4310	1,371	72,09	59,69	57,5 \| 81,9 \| 57,7 \| 32,9
RZ-006FX	5	10	0,033	1.4310	1,08	42,41	32,41	68,8 \| 85,8 \| 72,8 \| 47,8
RZ-006CX	4,2	10,2	0,035	1.4310	1,371	48,18	37,98	68,6 \| 81,6 \| 72,5 \| 51,7
RZ-015HX	5,5	13,2	0,042	1.4310	2,161	63,24	50,04	79,4 \| 95,2 \| 81,0 \| 61,9
RZ-015GX	5,5	11,3	0,068	1.4310	2,161	42,28	30,98	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024NX	6	12,4	0,084	1.4310	2,791	44,02	31,62	85,8 \| 90,6 \| 87,7 \| 79,0
RZ-015FX	5,5	10	0,115	1.4310	2,161	28,27	18,27	78,2 \| 96,2 \| 79,5 \| 59,0
RZ-016X	4,32	10	0,122	1.4310	2,731	31,23	21,23	72,4 \| 89,0 \| 73,8 \| 54,2
RZ-024MX	6	11	0,142	1.4310	2,791	29,65	18,65	69,4 \| 92,6 \| 68,8 \| 46,6
RZ-025X	5,4	12,5	0,153	1.4310	4,191	38,46	25,96	66,8 \| 89,5 \| 67,7 \| 43,2
RZ-024UX	4	11,4	0,193	1.4310	4,131	31,76	20,36	60,1 \| 86,9 \| 59,0 \| 34,4
RZ-025AX	5,4	11,8	0,205	1.4310	4,191	31,1	19,3	60,1 \| 91,3 \| 56,9 \| 32,1
RZ-036OX	5	14,2	0,242	1.4310	6,321	38,89	24,69	54,9 \| 80,5 \| 56,9 \| 27,2
RZ-028X	4,4	10,9	0,298	1.4310	5,101	27,13	16,23	51,7 \| 85,5 \| 47,4 \| 22,2
RZ-040AX	5,5	14,2	0,343	1.4310	7,781	35,4	21,2	49,4 \| 81,2 \| 48,1 \| 19,0
RZ-040X	5,5	13,7	0,372	1.4310	7,781	33,24	19,54	48,4 \| 82,2 \| 45,4 \| 17,5
RZ-036NX	5	11,5	0,39	1.4310	6,321	26,79	15,29	48,5 \| 86,8 \| 41,8 \| 16,9
RZ-027CX	4,4	9,9	0,4	1.4310	5,101	21,98	12,08	46,6 \| 82,5 \| 40,7 \| 16,5
RZ-051FX	6	13,9	0,508	1.4310	9,431	31,09	17,19	43,0 \| 77,0 \| 39,2 \| 12,7
RZ-042FX	5	11,9	0,615	1.4310	8,531	24,76	12,86	42,4 \| 83,3 \| 33,4 \| 10,5

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione RZ-015GX

Paese d'origine: DE, German; Molla di estensione RZ-015GX
