Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Prezzi a scalare - Molla di estensione RZ-109CX

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

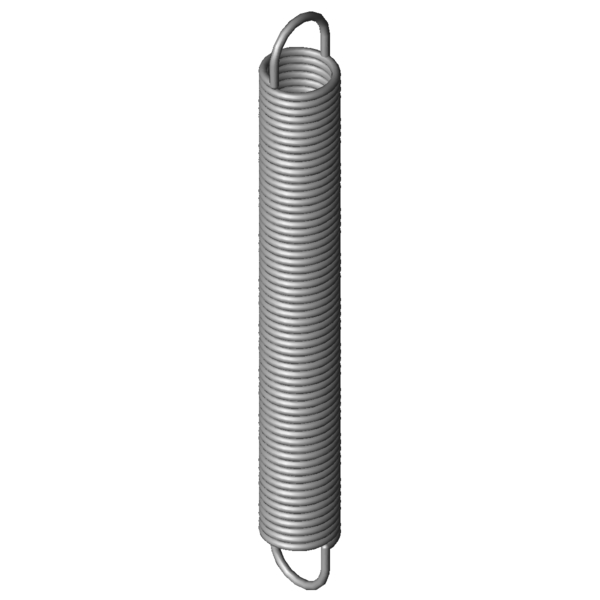

Immagine del prodotto Molla di estensione RZ-109CX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-109CX

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,25	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	11,2	mm	Diametro esterno delle spire
Dh	13,4	mm	Diametro minore del cono
L0	92,7	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	78,44	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	233,86	mm	Lunghezza massima a carico statico
sn	141,16	mm	Escursione elastica massima a carico statico
Fn	53,56	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	7,13	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,351	N/mm	Costante della molla
F0	3,991	N	Forza di precompressione interna
Fntol	3,2	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	45	gradi	Tolleranza posizione occhiello
Gew	19,2614	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-109CX

Modulo di richiesta Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Modulo di richiesta Molla di estensione RZ-109CX

Molle di estensione simili per Molla di estensione RZ-109CX Acciaio inossidabile Ø 1,25 x 11,2 x 92,7 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-109CX	1.4310	1,25	11,2	92,7	53,56	233,86	141,16	0,351	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109CX	EN 10270-1	1,25	11,2	92,7	63,88	236,68	143,98	0,409	92,2 \| 100,0 \| 90,9 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-063E-14X	10	90,8	0,024	1.4310	11,53	543,2	452,4	38,1 \| 81,1 \| 26,4 \| 6,7
RZ-087EX	11	93,4	0,113	1.4310	28,97	329,36	235,96	60,6 \| 92,5 \| 57,0 \| 32,4
RZ-087DX	11	85,4	0,125	1.4310	28,97	297,08	211,68	62,2 \| 90,1 \| 60,4 \| 36,1
RZ-087JX	10	100	0,14	1.4310	31,73	308,45	208,45	63,6 \| 87,3 \| 63,5 \| 40,1
RZ-087CX	11	77,4	0,142	1.4310	28,97	264,8	187,4	64,2 \| 87,2 \| 64,7 \| 40,7
RZ-100KX	12	82,8	0,166	1.4310	34,95	279,33	196,53	68,5 \| 90,2 \| 68,5 \| 46,9
RZ-090AX	9,4	90,8	0,19	1.4310	33,65	253,52	162,72	72,2 \| 87,3 \| 74,8 \| 54,5
RZ-093EX	9	90,2	0,22	1.4310	35,06	235,6	145,4	76,9 \| 85,9 \| 81,3 \| 63,6
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	80,2 \| 94,8 \| 80,9 \| 64,8
RZ-109EX	11,2	112	0,283	1.4310	53,56	287,45	175,45	88,3 \| 94,3 \| 90,2 \| 80,5
RZ-109DX	11,2	102	0,315	1.4310	53,56	259,17	157,17	93,9 \| 97,0 \| 94,9 \| 89,8
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	92,4 \| 96,4 \| 93,6 \| 87,1
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	85,6 \| 93,3 \| 87,9 \| 75,7
RZ-109JX	10	97	0,478	1.4310	59,56	212,22	115,22	84,7 \| 95,0 \| 85,8 \| 73,4
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	79,0 \| 92,2 \| 80,6 \| 64,0
RZ-112CX	9,2	89,5	0,685	1.4310	64,34	175,09	85,59	71,8 \| 92,9 \| 71,9 \| 50,5
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	70,4 \| 90,9 \| 70,7 \| 49,6
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	66,2 \| 89,8 \| 65,7 \| 43,2
RZ-115QX	10	96,9	0,884	1.4310	81,51	180,14	83,24	64,2 \| 91,4 \| 62,3 \| 38,7
RZ-124GX	12,7	92	0,897	1.4310	94,45	189,88	97,88	63,6 \| 88,5 \| 63,0 \| 39,3
RZ-127BX	11,6	104	1,029	1.4310	102,6	196,14	92,14	60,2 \| 87,9 \| 58,7 \| 34,1
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	58,6 \| 91,2 \| 54,6 \| 29,8
RZ-127X	11,6	79	1,443	1.4310	102,6	144,7	65,7	53,4 \| 86,6 \| 49,4 \| 24,3
RZ-130BX	9,6	98,2	2,084	1.4310	121,7	152,07	53,87	48,0 \| 86,1 \| 41,1 \| 16,8
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	47,2 \| 85,6 \| 40,1 \| 16,0
RZ-130AX	9,6	87	2,396	1.4310	121,7	133,85	46,85	46,4 \| 85,9 \| 38,6 \| 14,6

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione RZ-109CX

Paese d'origine: DE, German; Molla di estensione RZ-109CX
