Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Prezzi a scalare - Molla di estensione RZ-115V-16X

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Molla di estensione Acquistare

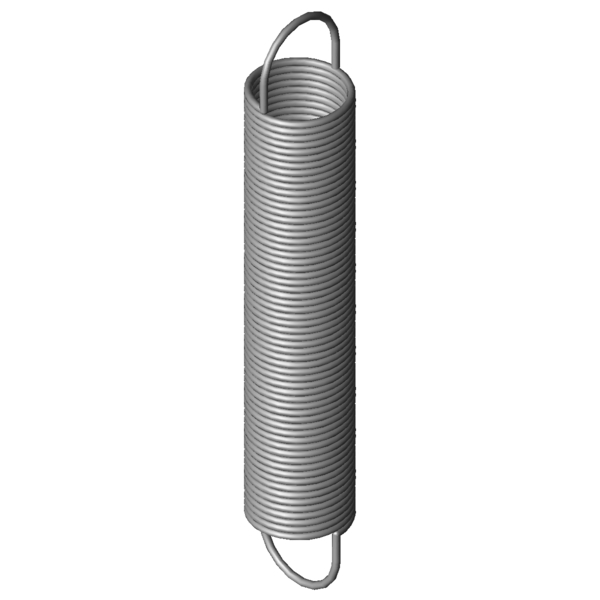

Immagine del prodotto Molla di estensione RZ-115V-16X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-16X

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	22,7	mm	Diametro minore del cono
L0	121	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	94,13	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	544,8	mm	Lunghezza massima a carico statico
sn	423,8	mm	Escursione elastica massima a carico statico
Fn	51,22	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,43	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,113	N/mm	Costante della molla
F0	3,211	N	Forza di precompressione interna
Fntol	3,04	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	58	gradi	Tolleranza posizione occhiello
Gew	51,5714	g	Peso dell’articolo
PG	ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-115V-16X

Modulo di richiesta Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Modulo di richiesta Molla di estensione RZ-115V-16X

Molle di estensione simili per Molla di estensione RZ-115V-16X Acciaio inossidabile Ø 1,5 x 20 x 121 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115V-16X	1.4310	1,5	20	121	51,22	544,8	423,8	0,113	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-16X	EN 10270-1	1,5	20	121	60,54	549,69	428,69	0,132	92,4 \| 100,0 \| 91,7 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	86,3 \| 96,0 \| 87,0 \| 75,8
RZ-115V-17X	20	133	0,1	1.4310	51,22	611,7	478,7	93,3 \| 97,0 \| 94,3 \| 88,5
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	92,4 \| 96,7 \| 93,5 \| 87,0
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	90,8 \| 94,3 \| 92,5 \| 85,5
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	85,8 \| 93,9 \| 87,9 \| 75,7
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	70,6 \| 93,4 \| 69,9 \| 48,7
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	69,0 \| 88,9 \| 70,0 \| 48,0
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	67,3 \| 90,8 \| 66,9 \| 44,3
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	66,8 \| 91,2 \| 66,1 \| 43,1
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	60,0 \| 90,1 \| 57,4 \| 32,4
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	57,7 \| 87,8 \| 55,1 \| 30,1
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	57,6 \| 88,7 \| 54,6 \| 29,5
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	53,9 \| 85,6 \| 50,6 \| 25,6
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	51,5 \| 83,6 \| 48,2 \| 22,8
RZ-141BX	18	132	0,636	1.4310	125,1	313,9	181,9	48,4 \| 85,6 \| 41,9 \| 17,6
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	47,3 \| 87,5 \| 39,1 \| 15,3
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	46,6 \| 86,2 \| 38,8 \| 14,9

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-16X

Paese d'origine: DE, German; Molla di estensione RZ-115V-16X
