Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Prezzi a scalare - Molla di estensione RZ-115V-17I

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Molla di estensione Acquistare

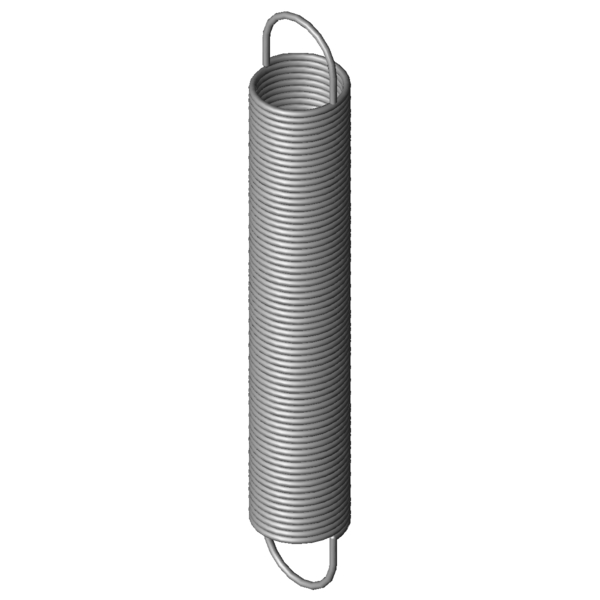

Immagine del prodotto Molla di estensione RZ-115V-17I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-17I

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	22,7	mm	Diametro minore del cono
L0	133	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	105,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	609,98	mm	Lunghezza massima a carico statico
sn	476,98	mm	Escursione elastica massima a carico statico
Fn	51,22	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,62	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,101	N/mm	Costante della molla
F0	3,211	N	Forza di precompressione interna
Fntol	3,01	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	62	gradi	Tolleranza posizione occhiello
Gew	57,8625	g	Peso dell’articolo
PG	ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-115V-17I

Modulo di richiesta Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Modulo di richiesta Molla di estensione RZ-115V-17I

Molle di estensione simili per Molla di estensione RZ-115V-17I Acciaio inossidabile Ø 1,5 x 20 x 133 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115V-17I	1.4310	1,5	20	133	51,22	609,98	476,98	0,101	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-17I	EN 10270-1	1,5	20	133	60,54	615,49	482,49	0,117	92,4 \| 100,0 \| 91,7 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115F-14I	20	114,5	0,088	1.4310	44,2	595,2	480,7	90,5 \| 93,1 \| 92,8 \| 85,6
RZ-115V-17I	20	133	0,101	1.4310	51,22	609,98	476,98	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-16I	20	121	0,114	1.4310	51,22	543,08	422,08	93,2 \| 97,0 \| 94,2 \| 88,5
RZ-115V-15I	20	109	0,131	1.4310	51,22	476,18	367,18	86,5 \| 94,0 \| 88,5 \| 77,0
RZ-118AI	21,6	117	0,134	1.4310	56,93	517,96	400,96	84,7 \| 91,4 \| 87,0 \| 75,6
RZ-121DI	17,6	136	0,201	1.4310	69,37	455,59	319,59	71,0 \| 93,2 \| 70,4 \| 49,5
RZ-121CI	17,6	123	0,231	1.4310	69,37	401,2	278,2	66,9 \| 91,4 \| 66,1 \| 43,1
RZ-130K-01I	20	145	0,236	1.4310	84,95	481,3	336,3	66,5 \| 91,7 \| 65,4 \| 42,5
RZ-130KI	20	136	0,256	1.4310	84,95	446,23	310,23	65,2 \| 93,7 \| 62,7 \| 39,2
RZ-121NI	15,5	133	0,307	1.4310	78,31	368,99	235,99	60,1 \| 90,4 \| 57,4 \| 32,4
RZ-136BI	22	138	0,327	1.4310	103,4	432,41	294,41	57,9 \| 87,4 \| 55,6 \| 30,6
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	54,8 \| 86,4 \| 51,6 \| 26,6
RZ-138I	18,6	147	0,506	1.4310	121,3	369,96	222,96	50,1 \| 86,2 \| 44,5 \| 19,7
RZ-130K-05I	16	134	0,522	1.4310	105	320,22	186,22	50,2 \| 87,5 \| 43,9 \| 19,0
RZ-141CI	18	148	0,556	1.4310	125,1	356,22	208,22	48,4 \| 85,0 \| 42,3 \| 17,9
RZ-147K-04I	20	156	0,621	1.4310	147,2	374,11	218,11	46,9 \| 84,5 \| 40,3 \| 15,9
RZ-141BI	18	132	0,639	1.4310	125,1	313,13	181,13	47,7 \| 88,1 \| 39,5 \| 15,5

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-17I

Paese d'origine: DE, German; Molla di estensione RZ-115V-17I
