Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Prezzi a scalare - Molla di estensione RZ-115V-21I

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Molla di estensione Acquistare

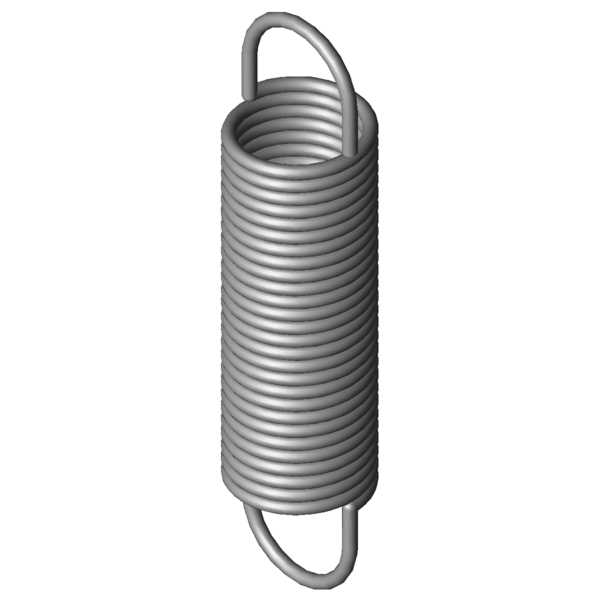

Immagine del prodotto Molla di estensione RZ-115V-21I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-21I

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	17,6	mm	Diametro minore del cono
L0	62,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	42,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	157,81	mm	Lunghezza massima a carico statico
sn	95,31	mm	Escursione elastica massima a carico statico
Fn	67,55	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,87	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,655	N/mm	Costante della molla
F0	5,151	N	Forza di precompressione interna
Fntol	4,27	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	32	gradi	Tolleranza posizione occhiello
Gew	17,3341	g	Peso dell’articolo
PG	ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-115V-21I

Modulo di richiesta Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Modulo di richiesta Molla di estensione RZ-115V-21I

Molle di estensione simili per Molla di estensione RZ-115V-21I Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115V-21I	1.4310	1,5	15	62,5	67,55	157,81	95,31	0,655	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-21I	EN 10270-1	1,5	15	62,5	79,83	158,78	96,28	0,762	92,4 \| 100,0 \| 91,8 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-084AI	13,5	73,4	0,084	1.4310	23,77	340,44	267,04	42,9 \| 80,6 \| 35,4 \| 12,6
RZ-084I	13,5	59,4	0,113	1.4310	23,77	256,56	197,16	47,6 \| 83,9 \| 41,8 \| 17,0
RZ-100E-13I	14	65,3	0,151	1.4310	29,34	248,35	183,05	52,6 \| 87,5 \| 47,8 \| 22,6
RZ-087AI	11	62,4	0,188	1.4310	28,97	203,52	141,12	54,7 \| 79,9 \| 55,2 \| 29,0
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	58,7 \| 86,8 \| 57,0 \| 32,3
RZ-100JI	12	60,8	0,25	1.4310	34,95	190,73	129,93	61,3 \| 83,5 \| 62,5 \| 38,0
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	68,0 \| 90,2 \| 67,9 \| 46,0
RZ-115KI	15	76,9	0,338	1.4310	55,72	228,74	151,84	72,0 \| 91,5 \| 72,6 \| 51,8
RZ-105I	13,7	50,5	0,452	1.4310	44,22	141,51	91,01	78,1 \| 85,2 \| 80,5 \| 68,6
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	89,6 \| 95,8 \| 91,0 \| 82,1
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	89,5 \| 94,3 \| 90,7 \| 83,5
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	89,9 \| 91,9 \| 91,0 \| 86,9
RZ-109I	11,2	61,2	0,594	1.4310	53,56	144,64	83,44	86,4 \| 85,3 \| 83,4 \| 90,6
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	91,1 \| 91,1 \| 85,0 \| 97,1
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	90,6 \| 95,1 \| 92,1 \| 84,5
RZ-115V-32I	12	66,5	1,142	1.4310	83,35	134,42	67,92	75,1 \| 91,3 \| 76,2 \| 57,8
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	74,3 \| 94,1 \| 74,2 \| 54,8
RZ-124FI	12,7	68	1,31	1.4310	94,45	135	67	70,4 \| 90,1 \| 70,9 \| 50,3
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	68,7 \| 92,1 \| 67,9 \| 46,0
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	61,4 \| 85,1 \| 61,6 \| 37,4
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	49,6 \| 84,5 \| 44,6 \| 19,8
RZ-130NI	12	60,2	3,533	1.4310	137	95,88	35,68	49,5 \| 86,6 \| 43,4 \| 18,5
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	49,4 \| 88,6 \| 42,0 \| 17,6
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	47,0 \| 84,1 \| 40,7 \| 16,2
RZ-146AI	12	66,8	5,49	1.4310	181,5	97	30,2	43,0 \| 82,9 \| 34,5 \| 11,8
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	41,8 \| 80,1 \| 33,8 \| 11,3
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	42,5 \| 85,1 \| 32,2 \| 10,3
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	34,8 \| 79,2 \| 21,0 \| 4,3
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	33,4 \| 76,7 \| 19,6 \| 3,8

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-21I

Paese d'origine: DE, German; Molla di estensione RZ-115V-21I

Immagine del prodotto - Molle a trazione RZ-115V-21I

QR-Code: Molla di estensione RZ-115V-21I
