Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Prezzi a scalare - Molla di estensione RZ-115V-24X

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

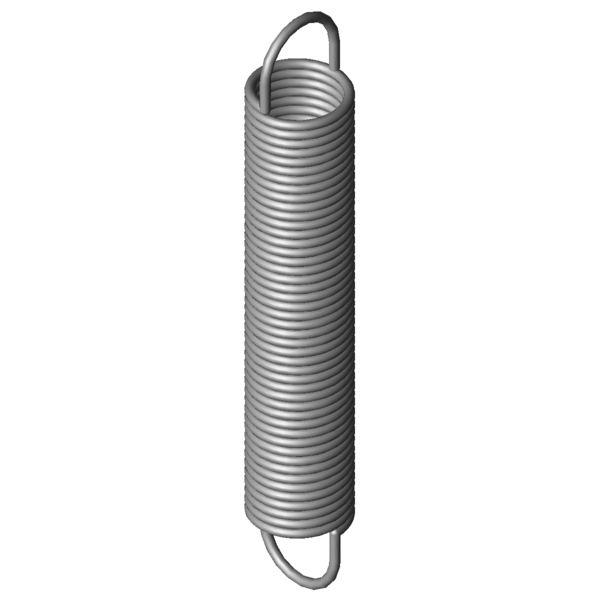

Immagine del prodotto Molla di estensione RZ-115V-24X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-24X

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	17,6	mm	Diametro minore del cono
L0	91	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	71,63	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	253	mm	Lunghezza massima a carico statico
sn	162	mm	Escursione elastica massima a carico statico
Fn	67,55	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,68	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,385	N/mm	Costante della molla
F0	5,151	N	Forza di precompressione interna
Fntol	3,92	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	42	gradi	Tolleranza posizione occhiello
Gew	28,7439	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-115V-24X

Modulo di richiesta Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Modulo di richiesta Molla di estensione RZ-115V-24X

Molle di estensione simili per Molla di estensione RZ-115V-24X Acciaio inossidabile Ø 1,5 x 15 x 91 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115V-24X	1.4310	1,5	15	91	67,55	253	162	0,385	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-24X	EN 10270-1	1,5	15	91	79,83	254,68	163,68	0,448	92,4 \| 100,0 \| 91,8 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-100E-14X	14	86,4	0,1	1.4310	29,34	362,95	276,55	54,6 \| 87,2 \| 51,0 \| 25,4
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	55,3 \| 89,9 \| 50,6 \| 25,5
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	66,9 \| 89,0 \| 66,9 \| 44,8
RZ-106BX	13,7	88,7	0,199	1.4310	44,22	295,8	207,1	71,3 \| 90,7 \| 71,8 \| 51,2
RZ-115LX	15	105	0,224	1.4310	55,72	334,68	229,68	76,0 \| 93,3 \| 76,5 \| 58,2
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	74,5 \| 87,5 \| 77,5 \| 58,6
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	74,5 \| 87,5 \| 77,1 \| 59,0
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	92,3 \| 96,6 \| 93,5 \| 87,0
RZ-115KX	15	76,9	0,336	1.4310	55,72	229,7	152,8	89,5 \| 92,6 \| 88,4 \| 87,5
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	92,0 \| 92,1 \| 93,0 \| 91,0
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	92,1 \| 91,7 \| 87,5 \| 97,2
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	92,5 \| 96,7 \| 93,6 \| 87,2
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	90,6 \| 95,1 \| 92,1 \| 84,5
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	84,9 \| 95,2 \| 85,8 \| 73,7
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	83,7 \| 92,9 \| 86,1 \| 72,2
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	82,2 \| 91,5 \| 84,3 \| 70,7
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	78,2 \| 94,8 \| 78,4 \| 61,5
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	76,9 \| 91,2 \| 78,5 \| 61,0
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	72,6 \| 93,0 \| 72,6 \| 52,3
RZ-124GX	12,7	92	0,897	1.4310	94,45	189,88	97,88	67,2 \| 92,4 \| 66,0 \| 43,2
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	65,5 \| 90,0 \| 64,6 \| 41,8
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	60,3 \| 84,8 \| 60,3 \| 35,9
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	54,1 \| 88,1 \| 49,6 \| 24,6
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	51,7 \| 87,9 \| 46,0 \| 21,1
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	48,8 \| 86,4 \| 42,5 \| 17,6

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-24X

Paese d'origine: DE, German; Molla di estensione RZ-115V-24X
