Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Prezzi a scalare - Molla di estensione RZ-124HX

Quantità Prezzo singolo [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

Molla di estensione Acquistare

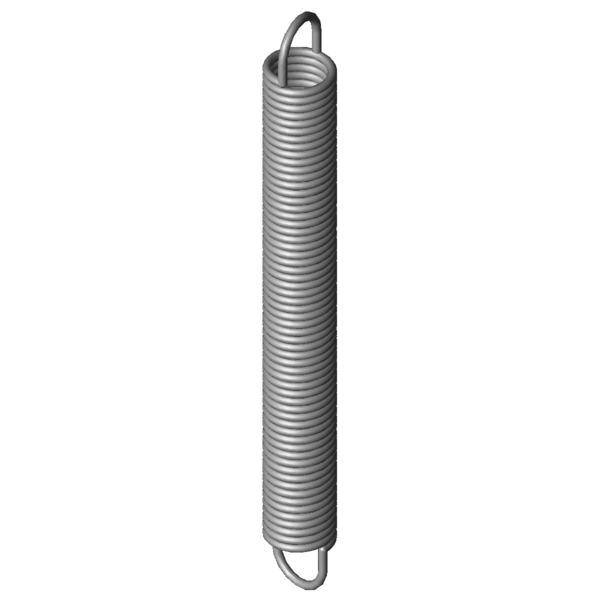

Immagine del prodotto Molla di estensione RZ-124HX
Immagine del prodotto Molla di estensione RZ-124HX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-124HX

Simboli Valore Unità Descrizione
Materiale 1.4310 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 12,7 mm Diametro esterno delle spire
Dh 15,4 mm Diametro minore del cono
L0 115 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 98,86 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 242,19 mm Lunghezza massima a carico statico
sn 127,19 mm Escursione elastica massima a carico statico
Fn 94,45 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,1 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,69 N/mm Costante della molla
F0 6,661 N Forza di precompressione interna
Fntol 5,97 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 44 gradi Tolleranza posizione occhiello
Gew 34,6706 g Peso dell’articolo
PG ZM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-124HX

Modulo di richiesta Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Modulo di richiesta Molla di estensione RZ-124HX

Molle di estensione simili per Molla di estensione RZ-124HX Acciaio inossidabile Ø 1,6 x 12,7 x 115 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
RZ-124HX 1.4310 1,6 12,7 115 94,45 242,19 127,19 0,69 82,8 | 95,8 | 83,4 | 69,1
Z-124HX EN 10270-1 1,6 12,7 115 111,8 243,78 128,78 0,804 92,4 | 100,0 | 91,6 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
RZ-106EX 13,7 118,7 0,139 1.4310 44,22 414,96 296,26 58,2 | 91,6 | 54,0 | 29,1
RZ-106DX 13,7 108,7 0,154 1.4310 44,22 375,24 266,54 59,5 | 89,1 | 57,1 | 32,3
RZ-106HX 12,7 121 0,172 1.4310 47,55 375,9 254,9 61,8 | 88,6 | 60,5 | 36,4
RZ-106CX 13,7 98,7 0,174 1.4310 44,22 335,52 236,82 61,2 | 86,3 | 61,0 | 36,4
RZ-106GX 12,7 96,3 0,227 1.4310 47,55 289,59 193,29 59,5 | 87,3 | 58,1 | 33,1
RZ-109EX 11,2 112 0,283 1.4310 53,56 287,45 175,45 64,5 | 87,9 | 64,6 | 41,1
RZ-115V-26X 15 113,5 0,292 1.4310 67,55 327,52 214,02 78,2 | 94,6 | 78,4 | 61,5
RZ-109DX 11,2 102 0,315 1.4310 53,56 259,17 157,17 66,6 | 85,0 | 68,8 | 45,9
RZ-124DX 14,1 131 0,421 1.4310 85,63 319,47 188,47 93,2 | 96,7 | 94,3 | 88,5
RZ-124CX 14,1 118 0,475 1.4310 85,63 284,86 166,86 100,0 | 100,0 | 100,0 | 100,0
RZ-124BX 14,1 105 0,546 1.4310 85,63 250,24 145,24 92,3 | 96,3 | 93,5 | 87,0
RZ-115V-37X 12 120,5 0,549 1.4310 83,35 261,92 141,42 90,1 | 92,3 | 91,0 | 87,1
RZ-124JX 12,7 139 0,554 1.4310 94,45 297,59 158,59 88,2 | 94,2 | 90,1 | 80,2
RZ-115V-36X 12 108,5 0,62 1.4310 83,35 233,7 125,2 92,4 | 94,2 | 93,3 | 89,7
RZ-124HX 12,7 115 0,69 1.4310 94,45 242,19 127,19 82,8 | 95,8 | 83,4 | 69,1
RZ-115V-35X 12 96,5 0,712 1.4310 83,35 205,48 108,98 91,6 | 90,7 | 87,0 | 97,1
RZ-127DX 11,6 130 0,799 1.4310 102,6 248,59 118,59 90,6 | 93,3 | 92,6 | 85,8
RZ-124GX 12,7 92 0,897 1.4310 94,45 189,88 97,88 86,3 | 93,3 | 88,5 | 77,0
RZ-127CX 11,6 117 0,9 1.4310 102,6 222,36 105,36 73,3 | 93,8 | 73,3 | 52,7
RZ-127BX 11,6 104 1,029 1.4310 102,6 196,14 92,14 81,0 | 93,9 | 82,2 | 66,7
RZ-144BX 14,5 126 1,334 1.4310 153 230,81 104,81 61,6 | 90,3 | 59,4 | 35,2
RZ-130PX 12 123 1,449 1.4310 137 210,01 87,01 60,0 | 90,0 | 57,3 | 32,6
RZ-144AX 14,5 112 1,533 1.4310 153 203,16 91,16 58,9 | 90,7 | 55,3 | 30,6
RZ-147OX 15 107 2,459 1.4310 192,2 178,42 71,42 49,5 | 85,8 | 43,7 | 19,1
RZ-147B-01X 12 126 2,511 1.4310 181,5 192,02 66,02 49,4 | 86,3 | 43,4 | 18,7
RZ-147BX 12 122 2,605 1.4310 181,5 185,65 63,65 49,3 | 87,3 | 42,7 | 18,0
RZ-147AX 12 108 2,995 1.4310 181,5 163,36 55,36 53,3 | 89,5 | 47,8 | 22,7
RZ-147AAX 12 96,8 3,436 1.4310 181,5 145,06 48,26 50,3 | 86,2 | 45,0 | 19,7
RZ-147X 12 94,8 3,522 1.4310 181,5 141,87 47,07 49,8 | 85,6 | 44,5 | 19,3
RZ-162X 15 118 4,402 1.4310 269,8 173,97 55,97 45,7 | 82,0 | 39,5 | 15,4
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-124HX

Paese d'origine: DE, German; Molla di estensione RZ-124HX
