Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Prezzi a scalare - Molla di estensione Z-109EI

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Molla di estensione Acquistare

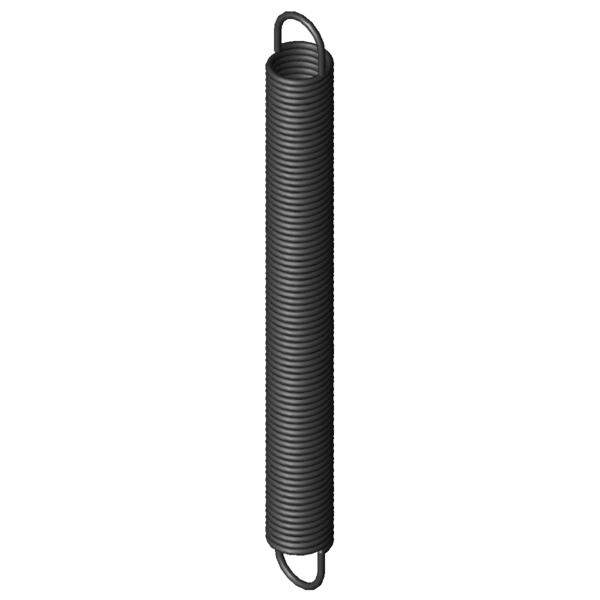

Immagine del prodotto Molla di estensione Z-109EI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-109EI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,25	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	11,2	mm	Diametro esterno delle spire
Dh	13,4	mm	Diametro minore del cono
L0	112	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	96,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	290,44	mm	Lunghezza massima a carico statico
sn	178,44	mm	Escursione elastica massima a carico statico
Fn	63,88	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	7,56	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,33	N/mm	Costante della molla
F0	4,991	N	Forza di precompressione interna
Fntol	3,3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	50	gradi	Tolleranza posizione occhiello
Gew	23,68	g	Peso dell’articolo
PG	ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

calcolo del percorso della forza Molla di estensione Z-109EI

Modulo di richiesta Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Modulo di richiesta Molla di estensione Z-109EI

Molle di estensione simili per Molla di estensione Z-109EI Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-109EI	EN 10270-1	1,25	11,2	112	63,88	290,44	178,44	0,33	88,2 \| 94,3 \| 90,1 \| 80,3
RZ-109EI	1.4310	1,25	11,2	112	53,56	286,88	174,88	0,283	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-087EI	11	93,4	0,131	EN 10270-1	34,88	336,02	242,62	60,5 \| 92,5 \| 56,8 \| 32,2
Z-087DI	11	85,4	0,147	EN 10270-1	34,88	302,97	217,57	62,1 \| 90,1 \| 60,2 \| 36,0
Z-087JI	10	100	0,163	EN 10270-1	38,21	314,07	214,07	63,6 \| 87,3 \| 63,4 \| 40,0
Z-106DI	13,7	108,7	0,18	EN 10270-1	52,74	379,77	271,07	81,3 \| 93,8 \| 82,7 \| 67,4
Z-106HI	12,7	121	0,201	EN 10270-1	56,71	380,15	259,15	77,8 \| 93,6 \| 78,8 \| 61,1
Z-115FI	11,3	134	0,322	EN 10270-1	70,59	335,6	201,6	93,4 \| 93,0 \| 89,5 \| 97,8
Z-109EI	11,2	112	0,33	EN 10270-1	63,88	290,44	178,44	88,2 \| 94,3 \| 90,1 \| 80,3
Z-109DI	11,2	102	0,369	EN 10270-1	63,88	261,78	159,78	93,8 \| 97,0 \| 94,8 \| 89,7
Z-109CI	11,2	92,7	0,411	EN 10270-1	63,88	235,98	143,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109BI	11,2	82,7	0,478	EN 10270-1	63,88	207,4	124,7	92,3 \| 96,4 \| 93,5 \| 87,0
Z-109JI	10	97	0,558	EN 10270-1	71,04	214,11	117,11	84,8 \| 95,0 \| 85,8 \| 73,5
Z-112EI	9,2	109	0,639	EN 10270-1	76,72	218,46	109,46	72,2 \| 93,2 \| 72,3 \| 51,1
Z-115V-37I	12	120,5	0,641	EN 10270-1	98,5	262,9	142,4	71,3 \| 89,9 \| 72,3 \| 51,8
Z-115V-36I	12	108,5	0,724	EN 10270-1	98,5	234,57	126,07	62,2 \| 88,9 \| 60,9 \| 37,0
Z-124HI	12,7	115	0,807	EN 10270-1	111,8	243,25	128,25	59,5 \| 87,3 \| 58,0 \| 33,1
Z-115V-35I	12	96,5	0,833	EN 10270-1	98,5	206,07	109,57	70,4 \| 90,9 \| 70,7 \| 49,6
Z-127DI	11,6	130	0,934	EN 10270-1	121,5	249,61	119,61	60,7 \| 86,9 \| 59,8 \| 35,2
Z-115QI	10	96,9	1,034	EN 10270-1	96,67	180,83	83,93	64,1 \| 91,4 \| 62,3 \| 38,7
Z-127CI	11,6	117	1,051	EN 10270-1	121,5	223,23	106,23	59,2 \| 90,1 \| 56,1 \| 31,3
Z-127BI	11,6	104	1,203	EN 10270-1	121,5	196,85	92,85	60,2 \| 87,9 \| 58,7 \| 34,1
Z-127AI	11,6	93,6	1,377	EN 10270-1	121,5	174,74	81,14	58,5 \| 91,2 \| 54,6 \| 29,8
Z-130PI	12	123	1,694	EN 10270-1	162,8	211,02	88,02	49,4 \| 84,6 \| 44,3 \| 19,4

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-109EI
