Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Prezzi a scalare - Molla di estensione Z-115AX

Quantità	Prezzo singolo [EUR]
1	6,0900 EUR
2	3,8400 EUR
3	2,2300 EUR
7	1,8600 EUR
17	0,9400 EUR
37	0,5800 EUR
75	0,4000 EUR
125	0,3775 EUR
175	0,3713 EUR
250	0,3676 EUR
350	0,3582 EUR
450	0,3516 EUR

Molla di estensione Acquistare

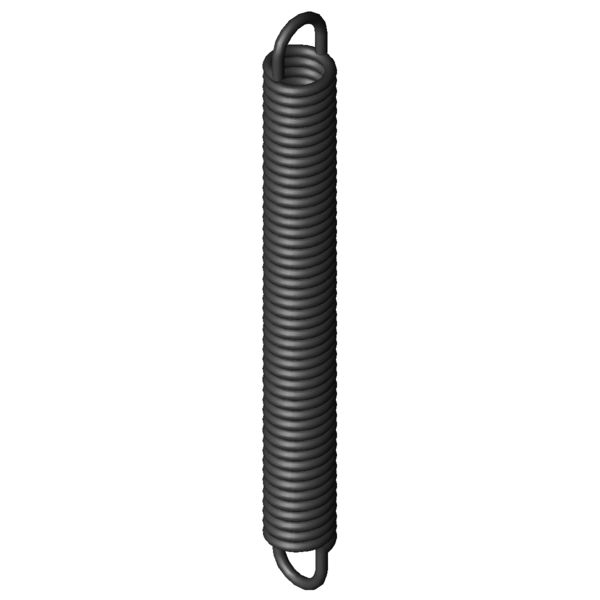

Immagine del prodotto Molla di estensione Z-115AX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115AX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,25	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	7,5	mm	Diametro esterno delle spire
Dh	9,6	mm	Diametro minore del cono
L0	68,1	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	59,69	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	106,59	mm	Lunghezza massima a carico statico
sn	38,49	mm	Escursione elastica massima a carico statico
Fn	92,22	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	4,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	2,179	N/mm	Costante della molla
F0	8,331	N	Forza di precompressione interna
Fntol	7,37	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,2	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	37	gradi	Tolleranza posizione occhiello
Gew	9,265	g	Peso dell’articolo
PG	ZE	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115AX

Modulo di richiesta Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Modulo di richiesta Molla di estensione Z-115AX

Molle di estensione simili per Molla di estensione Z-115AX Acciaio per molle Ø 1,25 x 7,5 x 68,1 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115AX	EN 10270-1	1,25	7,5	68,1	92,22	106,59	38,49	2,179	71,9 \| 85,5 \| 74,7 \| 55,6
RZ-115AX	1.4310	1,25	7,5	68,1	77,33	105,87	37,77	1,872	92,1 \| 100,0 \| 91,0 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-081K-02X	8,5	61,1	0,278	EN 10270-1	33,39	171,2	110,1	43,9 \| 83,3 \| 35,6 \| 12,7
Z-075JX	6,4	74,8	0,287	EN 10270-1	31,46	174,34	99,54	43,2 \| 80,1 \| 36,4 \| 13,2
Z-075HX	6,4	62	0,356	EN 10270-1	31,46	142,29	80,29	45,8 \| 80,1 \| 41,0 \| 16,4
Z-093BX	9	66,2	0,37	EN 10270-1	42,22	169,78	103,58	48,4 \| 86,8 \| 41,5 \| 17,0
Z-094CX	8	80	0,432	EN 10270-1	47,15	179,37	99,37	50,3 \| 86,3 \| 44,9 \| 19,8
Z-097DX	7,3	79,5	0,584	EN 10270-1	51,3	159,36	79,86	46,0 \| 84,5 \| 38,6 \| 14,9
Z-094BX	8	60	0,609	EN 10270-1	47,15	130,46	70,46	56,0 \| 87,3 \| 52,9 \| 27,9
Z-097CX	7,3	71,5	0,66	EN 10270-1	51,3	142,16	70,66	46,5 \| 81,7 \| 41,1 \| 16,8
Z-097BX	7,3	63,5	0,758	EN 10270-1	51,3	125,02	61,52	47,5 \| 78,8 \| 44,3 \| 19,3
Z-097AX	7,3	56,5	0,871	EN 10270-1	51,3	110,04	53,54	63,5 \| 86,8 \| 63,8 \| 40,0
Z-100PX	7,5	75,6	0,952	EN 10270-1	65,14	138,19	62,59	52,7 \| 84,7 \| 49,1 \| 24,1
Z-100CX	6	69,4	1,32	EN 10270-1	61,21	111,73	42,33	75,0 \| 86,0 \| 78,7 \| 60,4
Z-100OX	7,5	53,6	1,431	EN 10270-1	65,14	95,24	41,64	78,6 \| 88,9 \| 81,5 \| 65,3
Z-115BX	7,5	76,8	1,895	EN 10270-1	92,22	121,06	44,26	68,8 \| 88,7 \| 69,5 \| 48,3
Z-115AX	7,5	68,1	2,179	EN 10270-1	92,22	106,59	38,49	71,9 \| 85,5 \| 74,7 \| 55,6
Z-115X	7,5	55,3	2,772	EN 10270-1	92,22	85,56	30,26	87,2 \| 93,7 \| 89,3 \| 78,6
Z-115W-24X	8	80	4,017	EN 10270-1	141,7	111,65	31,65	93,5 \| 89,2 \| 95,0 \| 96,3
Z-115W-23X	8	71	4,609	EN 10270-1	141,7	98,5	27,5	87,0 \| 86,0 \| 91,5 \| 83,6
Z-115W-22X	8	60,5	5,564	EN 10270-1	141,7	83,35	22,85	63,2 \| 88,6 \| 62,2 \| 38,6
Z-115UX	7	64,1	5,606	EN 10270-1	132,1	84,49	20,39	79,9 \| 89,9 \| 83,3 \| 66,5

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-115AX

Paese d'origine: DE, German; Molla di estensione Z-115AX
