Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Prezzi a scalare - Molla di estensione Z-115PX

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4277 EUR
175	0,4107 EUR
250	0,4020 EUR
350	0,3892 EUR
450	0,3771 EUR

Molla di estensione Acquistare

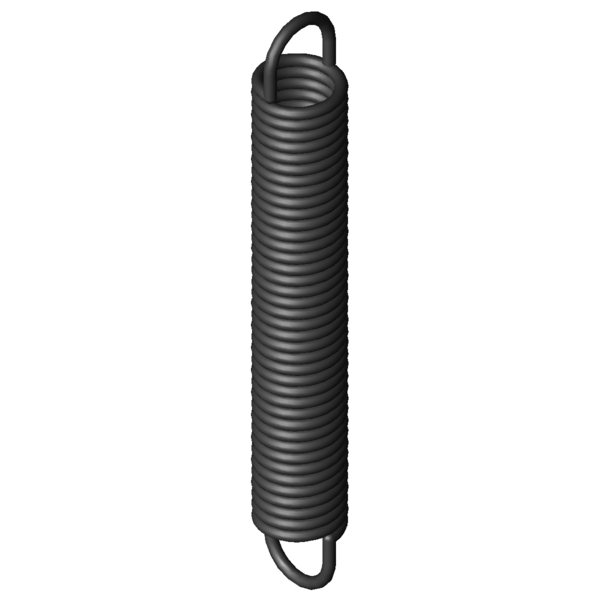

Immagine del prodotto Molla di estensione Z-115PX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115PX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,4	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	10	mm	Diametro esterno delle spire
Dh	12,4	mm	Diametro minore del cono
L0	68,9	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	57,05	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	124,96	mm	Lunghezza massima a carico statico
sn	56,06	mm	Escursione elastica massima a carico statico
Fn	96,67	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	5,92	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,548	N/mm	Costante della molla
F0	9,881	N	Forza di precompressione interna
Fntol	6,34	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	35	gradi	Tolleranza posizione occhiello
Gew	13,67	g	Peso dell’articolo
PG	ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115PX

Modulo di richiesta Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Modulo di richiesta Molla di estensione Z-115PX

Molle di estensione simili per Molla di estensione Z-115PX Acciaio per molle Ø 1,4 x 10 x 68,9 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115PX	EN 10270-1	1,4	10	68,9	96,67	124,96	56,06	1,548	69,7 \| 91,5 \| 69,5 \| 48,2
RZ-115PX	1.4310	1,4	10	68,9	81,51	124,27	55,37	1,329	92,3 \| 100,0 \| 91,5 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-087BX	11	69,4	0,19	EN 10270-1	34,88	237,67	168,27	44,6 \| 87,2 \| 34,7 \| 12,0
Z-087HX	10	80	0,213	EN 10270-1	38,21	244,62	164,62	45,4 \| 85,9 \| 36,8 \| 13,5
Z-087AX	11	62,4	0,218	EN 10270-1	34,88	208,75	146,35	45,1 \| 84,3 \| 37,2 \| 13,8
Z-081K-03X	8,5	73,7	0,221	EN 10270-1	33,39	211,95	138,25	44,2 \| 80,9 \| 37,5 \| 14,0
Z-090X	9,4	80	0,258	EN 10270-1	40,52	224,01	144,01	40,3 \| 85,1 \| 28,1 \| 7,9
Z-087GX	10	60	0,305	EN 10270-1	38,21	174,55	114,55	49,9 \| 86,2 \| 44,2 \| 19,3
Z-093CX	9	74,2	0,322	EN 10270-1	42,22	193,19	118,99	42,1 \| 84,7 \| 31,6 \| 9,9
Z-093BX	9	66,2	0,37	EN 10270-1	42,22	169,78	103,58	42,2 \| 81,2 \| 34,1 \| 11,4
Z-109AX	11,2	74	0,54	EN 10270-1	63,88	183,05	109,05	48,1 \| 87,2 \| 40,7 \| 16,4
Z-115E-12X	11,3	75,5	0,636	EN 10270-1	70,59	177,42	101,92	50,8 \| 88,6 \| 44,3 \| 19,4
Z-109HX	10	72	0,794	EN 10270-1	71,04	154,33	82,33	54,3 \| 89,7 \| 49,1 \| 24,1
Z-109GX	10	59,5	1,01	EN 10270-1	71,04	124,22	64,72	78,5 \| 91,9 \| 80,1 \| 63,7
Z-112AX	9,2	70,8	1,059	EN 10270-1	76,72	136,85	66,05	59,6 \| 89,1 \| 57,1 \| 32,5
Z-112X	9,2	58,5	1,347	EN 10270-1	76,72	110,44	51,94	86,8 \| 88,7 \| 86,0 \| 85,7
Z-115PX	10	68,9	1,548	EN 10270-1	96,67	124,96	56,06	69,7 \| 91,5 \| 69,5 \| 48,2
Z-130X	9,6	75,8	3,281	EN 10270-1	144,1	116,12	40,32	100,0 \| 100,0 \| 100,0 \| 100,0
Z-129AX	9,6	61,4	4,241	EN 10270-1	144,1	92,59	31,19	86,6 \| 93,7 \| 88,7 \| 77,4
Z-115W-23X	8	71	4,609	EN 10270-1	141,7	98,5	27,5	81,0 \| 90,3 \| 83,3 \| 69,4
Z-146AX	12	66,8	6,33	EN 10270-1	216,4	97,89	31,09	52,8 \| 83,4 \| 50,1 \| 24,8
Z-147E-03X	10	57,6	13,994	EN 10270-1	252,9	73,56	15,96	42,9 \| 84,5 \| 33,3 \| 10,9
Z-147SX	11	67,8	14,149	EN 10270-1	301,2	86,86	19,06	42,8 \| 84,3 \| 33,0 \| 10,9

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-115PX

Paese d'origine: DE, German; Molla di estensione Z-115PX
