Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Prezzi a scalare - Molla di estensione Z-121NI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

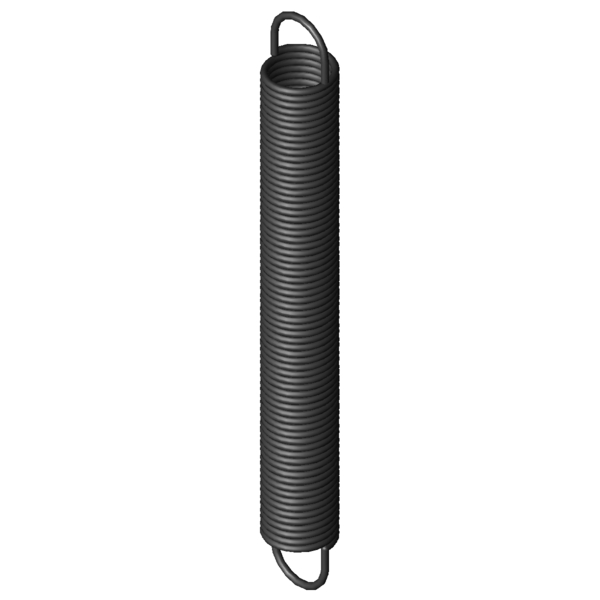

Immagine del prodotto Molla di estensione Z-121NI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-121NI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15,5	mm	Diametro esterno delle spire
Dh	18,3	mm	Diametro minore del cono
L0	133	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	112,8	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	371,48	mm	Lunghezza massima a carico statico
sn	238,48	mm	Escursione elastica massima a carico statico
Fn	92,71	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10,1	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,358	N/mm	Costante della molla
F0	7,331	N	Forza di precompressione interna
Fntol	4,6	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	50	gradi	Tolleranza posizione occhiello
Gew	49,35	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

calcolo del percorso della forza Molla di estensione Z-121NI

Modulo di richiesta Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Modulo di richiesta Molla di estensione Z-121NI

Molle di estensione simili per Molla di estensione Z-121NI Acciaio per molle Ø 1,6 x 15,5 x 133 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-121NI	EN 10270-1	1,6	15,5	133	92,71	371,48	238,48	0,358	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121NI	1.4310	1,6	15,5	133	78,31	368,99	235,99	0,307	92,4 \| 100,0 \| 91,7 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-106EI	13,7	118,7	0,162	EN 10270-1	52,74	420,1	301,4	66,1 \| 85,3 \| 68,0 \| 45,0
Z-121DI	17,6	136	0,235	EN 10270-1	82,12	459,6	323,6	80,6 \| 95,3 \| 81,1 \| 65,3
Z-115LI	15	105	0,261	EN 10270-1	66,08	336,91	231,91	81,8 \| 87,7 \| 84,3 \| 73,3
Z-121CI	17,6	123	0,269	EN 10270-1	82,12	404,7	281,7	85,0 \| 93,5 \| 86,6 \| 75,0
Z-115V-27I	15	125,5	0,302	EN 10270-1	79,83	368,83	243,33	90,5 \| 95,0 \| 92,1 \| 84,4
Z-115V-26I	15	113,5	0,341	EN 10270-1	79,83	328,82	215,32	91,8 \| 92,0 \| 88,2 \| 95,4
Z-121NI	15,5	133	0,358	EN 10270-1	92,71	371,48	238,48	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121MI	15,5	120	0,404	EN 10270-1	92,71	331,33	211,33	93,2 \| 96,7 \| 94,3 \| 88,6
Z-124EI	14,1	143	0,447	EN 10270-1	101,3	351,99	208,99	88,1 \| 94,7 \| 89,6 \| 80,2
Z-121LI	15,5	107,5	0,465	EN 10270-1	92,71	291,11	183,61	86,4 \| 93,6 \| 88,5 \| 77,0
Z-124DI	14,1	131	0,492	EN 10270-1	101,3	320,87	189,87	85,0 \| 96,5 \| 85,6 \| 72,9
Z-130K-06I	16	159	0,495	EN 10270-1	124,8	391,34	232,34	82,7 \| 89,8 \| 85,9 \| 72,4
Z-124CI	14,1	118	0,556	EN 10270-1	101,3	286,02	168,02	79,6 \| 93,2 \| 81,0 \| 64,5
Z-130K-05I	16	134	0,607	EN 10270-1	124,8	323,26	189,26	76,9 \| 95,0 \| 76,8 \| 59,0
Z-124JI	12,7	139	0,647	EN 10270-1	111,8	299,05	160,05	74,4 \| 92,5 \| 75,0 \| 55,7
Z-141BI	18	132	0,744	EN 10270-1	149,2	316,83	184,83	68,8 \| 88,5 \| 69,8 \| 48,2
Z-130K-04I	16	109	0,77	EN 10270-1	124,8	258,25	149,25	68,1 \| 89,2 \| 68,4 \| 46,5
Z-141JI	16	155	0,893	EN 10270-1	166,7	325,39	170,39	63,6 \| 87,6 \| 63,5 \| 39,7
Z-141HI	16	121	1,2	EN 10270-1	166,7	247,84	126,84	57,8 \| 89,3 \| 54,4 \| 29,6
Z-144DI	14,5	158	1,201	EN 10270-1	182,5	296,14	138,14	56,6 \| 85,9 \| 54,4 \| 29,4
Z-144CI	14,5	142	1,357	EN 10270-1	182,5	264,24	122,24	55,4 \| 89,1 \| 51,0 \| 26,0
Z-144BI	14,5	126	1,56	EN 10270-1	182,5	232,34	106,34	53,3 \| 89,4 \| 47,7 \| 22,7

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-121NI

Paese d'origine: DE, German; Molla di estensione Z-121NI

Immagine del prodotto - Molle a trazione Z-121NI

QR-Code: Molla di estensione Z-121NI
