Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Prezzi a scalare - Molla di estensione Z-129X

Quantità Prezzo singolo [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Molla di estensione Acquistare

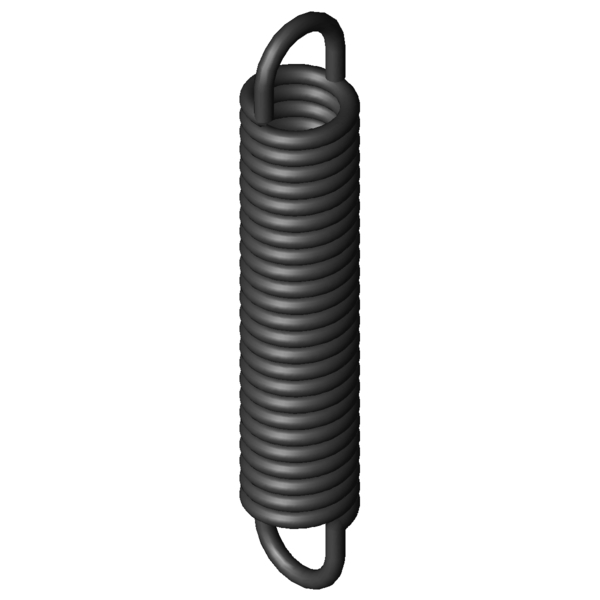

Immagine del prodotto Molla di estensione Z-129X
Immagine del prodotto Molla di estensione Z-129X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-129X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 9,6 mm Diametro esterno delle spire
Dh 12,3 mm Diametro minore del cono
L0 51,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 41,2 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 76,9 mm Lunghezza massima a carico statico
sn 25,1 mm Escursione elastica massima a carico statico
Fn 144,1 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 5,3 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 5,269 N/mm Costante della molla
F0 11,88 N Forza di precompressione interna
Fntol 12,65 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 27 gradi Tolleranza posizione occhiello
Gew 10,66 g Peso dell’articolo
PG ZE - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

calcolo del percorso della forza Molla di estensione Z-129X

Modulo di richiesta Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Modulo di richiesta Molla di estensione Z-129X

Molle di estensione simili per Molla di estensione Z-129X Acciaio per molle Ø 1,6 x 9,6 x 51,8 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-129X EN 10270-1 1,6 9,6 51,8 144,1 76,9 25,1 5,269 100,0 | 100,0 | 100,0 | 100,0
RZ-129X 1.4310 1,6 9,6 51,8 121,7 76,6 24,8 4,525 92,4 | 100,0 | 91,6 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-081H-01X 10 43 0,279 EN 10270-1 28,59 138,2 95,2 35,6 | 78,4 | 23,1 | 5,2
Z-087GX 10 60 0,305 EN 10270-1 38,21 174,55 114,55 37,2 | 81,6 | 24,2 | 5,8
Z-081K-01X 8,5 48,5 0,374 EN 10270-1 33,39 130,45 81,95 37,8 | 79,5 | 26,9 | 7,1
Z-087FX 10 50 0,391 EN 10270-1 38,21 139,51 89,51 39,9 | 85,0 | 27,3 | 7,4
Z-093AX 9 59,2 0,426 EN 10270-1 42,22 149,29 90,09 39,3 | 81,3 | 28,6 | 8,2
Z-089X 9,4 53 0,432 EN 10270-1 40,52 138,76 85,76 41,0 | 86,1 | 28,7 | 8,2
Z-093X 9 52,2 0,501 EN 10270-1 42,22 128,8 76,6 41,9 | 85,2 | 31,0 | 9,6
Z-094AX 8 50 0,766 EN 10270-1 47,15 106,01 56,01 44,7 | 80,8 | 38,8 | 14,7
Z-109GX 10 59,5 1,01 EN 10270-1 71,04 124,22 64,72 50,1 | 87,1 | 44,0 | 19,1
Z-112X 9,2 58,5 1,347 EN 10270-1 76,72 110,44 51,94 54,7 | 87,5 | 50,8 | 25,7
Z-109FX 10 47 1,388 EN 10270-1 71,04 94,11 47,11 55,3 | 88,3 | 51,3 | 26,3
Z-111X 9,2 43,3 2 EN 10270-1 76,72 78,27 34,97 62,2 | 85,8 | 62,5 | 38,2
Z-115OX 10 47,9 2,486 EN 10270-1 96,67 82,82 34,92 69,9 | 92,0 | 69,5 | 48,2
Z-129AX 9,6 61,4 4,241 EN 10270-1 144,1 92,59 31,19 88,5 | 94,8 | 90,2 | 80,5
Z-129X 9,6 51,8 5,269 EN 10270-1 144,1 76,9 25,1 100,0 | 100,0 | 100,0 | 100,0
Z-115W-21X 8 51,5 6,768 EN 10270-1 141,7 70,28 18,78 84,9 | 92,2 | 86,6 | 76,1
Z-130SX 9 55,4 11,577 EN 10270-1 209 70,99 15,59 66,8 | 92,0 | 65,5 | 42,8
Z-147E-03X 10 57,6 13,994 EN 10270-1 252,9 73,56 15,96 61,7 | 88,6 | 60,3 | 36,2
Z-147RX 11 48 22,235 EN 10270-1 301,2 60,14 12,14 51,8 | 84,2 | 48,1 | 23,1
Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-129X

Paese d'origine: DE, German; Molla di estensione Z-129X
