Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Prezzi a scalare - Molla di estensione Z-138I

Quantità	Prezzo singolo [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Molla di estensione Acquistare

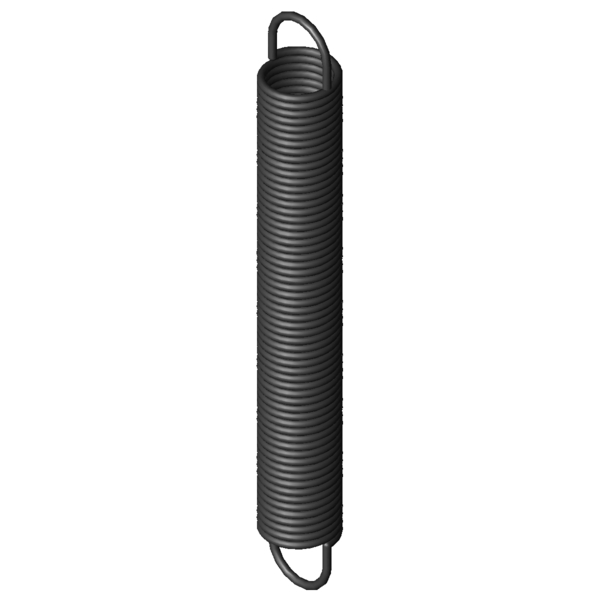

Immagine del prodotto Molla di estensione Z-138I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-138I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	18,6	mm	Diametro esterno delle spire
Dh	22,1	mm	Diametro minore del cono
L0	147	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	123	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	374,38	mm	Lunghezza massima a carico statico
sn	227,38	mm	Escursione elastica massima a carico statico
Fn	144,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	12	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,589	N/mm	Costante della molla
F0	10,81	N	Forza di precompressione interna
Fntol	7,21	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	46	gradi	Tolleranza posizione occhiello
Gew	80,52	g	Peso dell’articolo
PG	ZN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

calcolo del percorso della forza Molla di estensione Z-138I

Modulo di richiesta Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Modulo di richiesta Molla di estensione Z-138I

Molle di estensione simili per Molla di estensione Z-138I Acciaio per molle Ø 2 x 18,6 x 147 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-138I	EN 10270-1	2	18,6	147	144,7	374,38	227,38	0,589	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-138I	1.4310	2	18,6	147	121,3	369,96	222,96	0,506	92,1 \| 100,0 \| 90,9 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115V-17I	20	133	0,117	EN 10270-1	60,54	615,49	482,49	50,1 \| 86,2 \| 44,5 \| 19,7
Z-121EI	17,6	149	0,21	EN 10270-1	82,12	509,87	360,87	62,2 \| 91,1 \| 59,9 \| 35,8
Z-121DI	17,6	136	0,235	EN 10270-1	82,12	459,6	323,6	64,1 \| 89,0 \| 63,5 \| 39,9
Z-121CI	17,6	123	0,269	EN 10270-1	82,12	404,7	281,7	66,9 \| 86,1 \| 68,7 \| 45,8
Z-130K-01I	20	145	0,275	EN 10270-1	100,9	487,01	342,01	69,4 \| 93,9 \| 68,1 \| 46,4
Z-130KI	20	136	0,298	EN 10270-1	100,9	451,2	315,2	71,0 \| 91,8 \| 70,9 \| 50,3
Z-130K-06I	16	159	0,495	EN 10270-1	124,8	391,34	232,34	88,7 \| 89,5 \| 92,1 \| 84,4
Z-138AI	18,6	160	0,536	EN 10270-1	144,7	409,93	249,93	94,6 \| 97,3 \| 95,5 \| 91,0
Z-141DI	18	164	0,573	EN 10270-1	149,2	404,1	240,1	96,3 \| 95,5 \| 95,8 \| 97,6
Z-138I	18,6	147	0,589	EN 10270-1	144,7	374,38	227,38	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130K-05I	16	134	0,607	EN 10270-1	124,8	323,26	189,26	90,1 \| 89,1 \| 84,7 \| 96,5
Z-141CI	18	148	0,647	EN 10270-1	149,2	360,46	212,46	94,8 \| 98,7 \| 95,2 \| 90,6
Z-147K-04I	20	156	0,723	EN 10270-1	176,1	379,15	223,15	87,8 \| 92,7 \| 90,2 \| 80,6
Z-141BI	18	132	0,744	EN 10270-1	149,2	316,83	184,83	87,8 \| 95,5 \| 89,1 \| 78,8
Z-147K-03I	20	134	0,872	EN 10270-1	176,1	319	185	80,1 \| 91,7 \| 81,8 \| 66,9
Z-141JI	16	155	0,893	EN 10270-1	166,7	325,39	170,39	79,8 \| 93,6 \| 80,9 \| 65,0
Z-156AI	22,5	148	1,07	EN 10270-1	223,8	340,69	192,69	72,3 \| 87,3 \| 74,7 \| 54,8
Z-156KI	20	163,5	1,362	EN 10270-1	249,9	332,14	168,64	65,5 \| 87,6 \| 66,0 \| 42,9
Z-159CI	18,5	179	1,58	EN 10270-1	268,6	334,75	155,75	61,8 \| 87,2 \| 61,2 \| 36,9
Z-159BI	18,5	159	1,816	EN 10270-1	268,6	294,49	135,49	59,8 \| 90,6 \| 56,7 \| 32,1
Z-147PI	15	151	1,913	EN 10270-1	229,9	260,36	109,36	58,5 \| 89,6 \| 55,5 \| 30,3
Z-159AI	18,5	141	2,089	EN 10270-1	268,6	258,76	117,76	57,5 \| 91,8 \| 52,8 \| 27,9
Z-159I	18,5	124	2,46	EN 10270-1	268,6	224,03	100,03	53,5 \| 87,9 \| 48,9 \| 23,7
Z-162O-01I	20	146	2,896	EN 10270-1	341,5	254,4	108,4	51,0 \| 87,9 \| 45,0 \| 20,2
Z-162OI	20	138	3,115	EN 10270-1	341,5	238,8	100,8	49,4 \| 86,1 \| 43,4 \| 18,8

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-138I

Paese d'origine: DE, German; Molla di estensione Z-138I
