Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Prezzi a scalare - Molla di estensione Z-147RI

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4700 EUR
175 0,4700 EUR
250 0,4700 EUR
350 0,4700 EUR
450 0,4700 EUR

Molla di estensione Acquistare

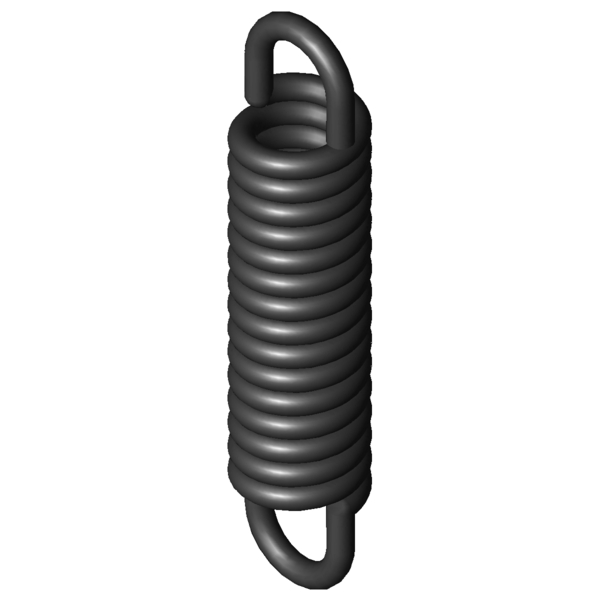

Immagine del prodotto Molla di estensione Z-147RI
Immagine del prodotto Molla di estensione Z-147RI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147RI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,2 mm Diametro del filo
D mm Diametro medio delle spire
De 11 mm Diametro esterno delle spire
Dh 14,7 mm Diametro minore del cono
L0 48 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 36,3 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 59,95 mm Lunghezza massima a carico statico
sn 11,95 mm Escursione elastica massima a carico statico
Fn 301,2 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 5,85 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 22,593 N/mm Costante della molla
F0 31,41 N Forza di precompressione interna
Fntol 37,85 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 20 gradi Tolleranza posizione occhiello
Gew 14,53 g Peso dell’articolo
PG #ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

calcolo del percorso della forza Molla di estensione Z-147RI

Modulo di richiesta Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Modulo di richiesta Molla di estensione Z-147RI

Molle di estensione simili per Molla di estensione Z-147RI Acciaio per molle Ø 2,2 x 11 x 48 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-147RI EN 10270-1 2,2 11 48 301,2 59,95 11,95 22,593 100,0 | 100,0 | 100,0 | 100,0
RZ-147RI 1.4310 2,2 11 48 251,8 59,69 11,69 19,405 92,1 | 100,0 | 90,7 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 31,4 | 78,0 | 14,2 | 2,0
Z-106E-11I 12,7 50,2 0,65 EN 10270-1 56,71 130,31 80,11 33,1 | 79,7 | 16,9 | 2,8
Z-115E-11I 11,3 59 0,895 EN 10270-1 70,59 131,4 72,4 34,4 | 79,3 | 20,0 | 3,9
Z-108I 11,2 46,5 1,031 EN 10270-1 63,88 103,61 57,11 42,9 | 77,3 | 37,5 | 14,0
Z-109FI 10 47 1,401 EN 10270-1 71,04 93,67 46,67 37,5 | 81,9 | 24,6 | 6,0
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 48,8 | 80,4 | 45,7 | 20,4
Z-111I 9,2 43,3 2,02 EN 10270-1 76,72 77,93 34,63 38,6 | 76,9 | 30,0 | 8,8
Z-124F-02I 12,7 52 2,271 EN 10270-1 111,8 97,57 45,57 56,8 | 84,3 | 55,6 | 30,4
Z-115OI 10 47,9 2,511 EN 10270-1 96,67 82,47 34,57 43,1 | 84,8 | 33,3 | 11,1
Z-126I 11,6 55 2,725 EN 10270-1 121,5 95,99 40,99 60,3 | 83,0 | 61,2 | 36,7
Z-129I 9,6 51,8 5,322 EN 10270-1 144,1 76,65 24,85 51,7 | 84,2 | 48,0 | 23,0
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 91,1 | 90,0 | 94,5 | 88,9
Z-146I 12 54,8 8,359 EN 10270-1 216,4 78,34 23,54 88,7 | 90,1 | 88,4 | 87,8
Z-147E-02I 10 41,6 21,956 EN 10270-1 252,9 51,77 10,17 90,9 | 89,5 | 84,5 | 98,7
Z-147RI 11 48 22,593 EN 10270-1 301,2 59,95 11,95 100,0 | 100,0 | 100,0 | 100,0
Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202085; Molla di estensione Z-147RI

Paese d'origine: DE, German; Molla di estensione Z-147RI
