Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Prezzi a scalare - Molla di estensione Z-162CI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Molla di estensione Acquistare

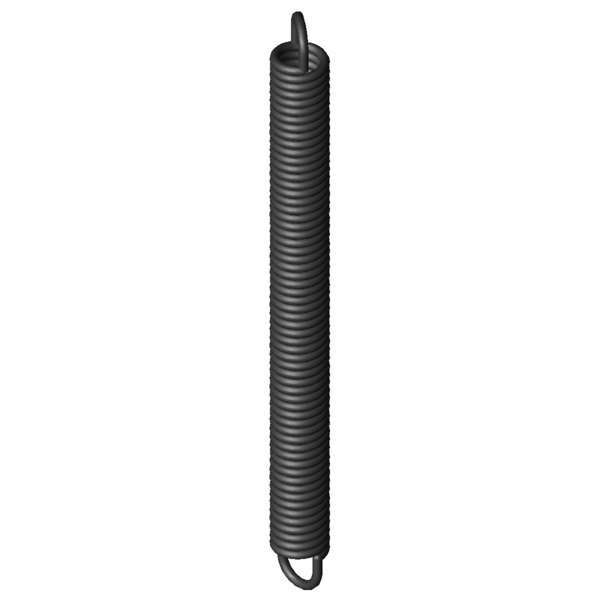

Immagine del prodotto Molla di estensione Z-162CI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162CI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	19,1	mm	Diametro minore del cono
L0	173	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	152,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	259,75	mm	Lunghezza massima a carico statico
sn	86,75	mm	Escursione elastica massima a carico statico
Fn	324,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8,37	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	3,402	N/mm	Costante della molla
F0	29,41	N	Forza di precompressione interna
Fntol	23,6	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	42	gradi	Tolleranza posizione occhiello
Gew	93,97	g	Peso dell’articolo
PG	#ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162CI

Modulo di richiesta Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Modulo di richiesta Molla di estensione Z-162CI

Molle di estensione simili per Molla di estensione Z-162CI Acciaio per molle Ø 2,5 x 15 x 173 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162CI	EN 10270-1	2,5	15	173	324,5	259,75	86,75	3,402	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162CI	1.4310	2,5	15	173	269,8	257,3	84,3	2,922	91,9 \| 100,0 \| 90,2 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130K-05I	16	134	0,607	EN 10270-1	124,8	323,26	189,26	46,9 \| 81,1 \| 42,1 \| 17,6
Z-141KI	16	189	0,711	EN 10270-1	166,7	402,95	213,95	51,7 \| 88,4 \| 46,0 \| 20,8
Z-141JI	16	155	0,893	EN 10270-1	166,7	325,39	170,39	55,0 \| 87,8 \| 51,1 \| 26,2
Z-144EI	14,5	174	1,077	EN 10270-1	182,5	328,04	154,04	60,0 \| 92,0 \| 56,3 \| 31,7
Z-144DI	14,5	158	1,201	EN 10270-1	182,5	296,14	138,14	61,4 \| 89,3 \| 59,5 \| 35,3
Z-144CI	14,5	142	1,357	EN 10270-1	182,5	264,24	122,24	63,3 \| 86,2 \| 63,6 \| 39,9
Z-144BI	14,5	126	1,56	EN 10270-1	182,5	232,34	106,34	66,0 \| 83,2 \| 68,9 \| 45,9
Z-159CI	18,5	179	1,58	EN 10270-1	268,6	334,75	155,75	69,3 \| 92,6 \| 69,2 \| 46,1
Z-159BI	18,5	159	1,816	EN 10270-1	268,6	294,49	135,49	72,5 \| 91,0 \| 73,4 \| 53,0
Z-147PI	15	151	1,913	EN 10270-1	229,9	260,36	109,36	74,3 \| 91,8 \| 75,1 \| 56,2
Z-147EI	12	170	2,103	EN 10270-1	216,4	263,56	93,56	75,9 \| 86,1 \| 79,7 \| 61,8
Z-147DI	12	154,8	2,345	EN 10270-1	216,4	238,7	83,9	77,9 \| 83,2 \| 81,7 \| 69,0
Z-162EI	15	213	2,629	EN 10270-1	324,5	325,28	112,28	86,5 \| 93,7 \| 88,6 \| 77,3
Z-162DI	15	193	2,932	EN 10270-1	324,5	293,69	100,69	91,9 \| 96,5 \| 93,1 \| 86,2
Z-162CI	15	173	3,402	EN 10270-1	324,5	259,75	86,75	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162BI	15	153	3,808	EN 10270-1	324,5	230,49	77,49	93,4 \| 96,1 \| 94,7 \| 89,3
Z-162AI	15	136	4,382	EN 10270-1	324,5	203,34	67,34	86,4 \| 92,9 \| 88,8 \| 77,6
Z-162U-44I	18	183,5	4,57	EN 10270-1	452,6	272,96	89,46	81,8 \| 87,0 \| 84,3 \| 73,9
Z-162U-43I	18	162,5	5,258	EN 10270-1	452,6	240,26	77,76	77,3 \| 86,9 \| 80,7 \| 64,3
Z-177AI	19,2	174	5,609	EN 10270-1	510	256,83	82,83	75,2 \| 85,2 \| 79,6 \| 60,8
Z-162UI	14	184	7,491	EN 10270-1	466,9	240,17	56,17	68,1 \| 92,2 \| 67,1 \| 45,0
Z-177TI	18	165	14,508	EN 10270-1	739,6	211,03	46,03	51,5 \| 82,7 \| 48,5 \| 23,3

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-162CI

Paese d'origine: DE, German; Molla di estensione Z-162CI
