Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Prezzi a scalare - Molla di estensione Z-162K-03I

Quantità	Prezzo singolo [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Molla di estensione Acquistare

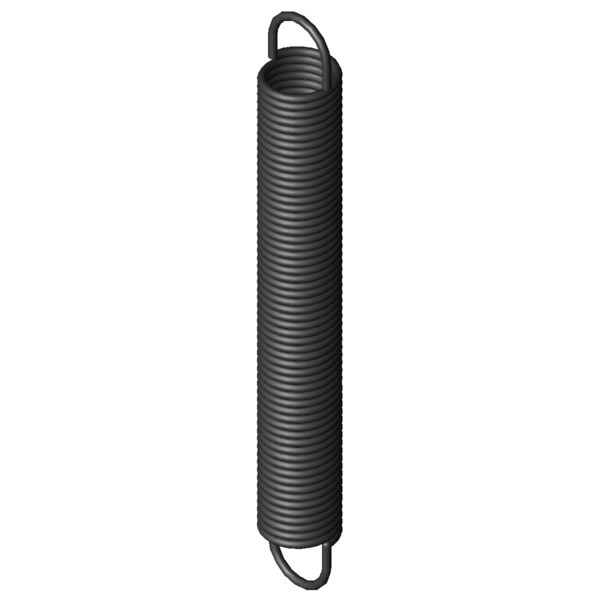

Immagine del prodotto Molla di estensione Z-162K-03I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162K-03I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	29,6	mm	Diametro minore del cono
L0	199	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	166,6	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	460,62	mm	Lunghezza massima a carico statico
sn	261,62	mm	Escursione elastica massima a carico statico
Fn	277,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	16,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,978	N/mm	Costante della molla
F0	21,66	N	Forza di precompressione interna
Fntol	13,71	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	44	gradi	Tolleranza posizione occhiello
Gew	204,59	g	Peso dell’articolo
PG	###ZR	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162K-03I

Modulo di richiesta Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Modulo di richiesta Molla di estensione Z-162K-03I

Molle di estensione simili per Molla di estensione Z-162K-03I Acciaio per molle Ø 2,8 x 25 x 199 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162K-03I	EN 10270-1	2,8	25	199	277,6	460,62	261,62	0,978	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162K-03I	1.4310	2,8	25	199	229,9	452,08	253,08	0,84	91,8 \| 100,0 \| 89,8 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-15I	24	178	0,125	EN 10270-1	84,2	822,89	644,89	43,7 \| 83,2 \| 35,4 \| 12,3
Z-136EI	22	186	0,263	EN 10270-1	123,3	621,36	435,36	54,4 \| 84,3 \| 52,3 \| 26,7
Z-153DI	27,5	213	0,366	EN 10270-1	184,9	680,23	467,23	63,3 \| 91,2 \| 61,3 \| 37,3
Z-147KI	24	166	0,387	EN 10270-1	148	523,12	357,12	62,8 \| 86,0 \| 63,3 \| 39,1
Z-153CI	27,5	193	0,414	EN 10270-1	184,9	606,45	413,45	66,5 \| 92,4 \| 64,9 \| 42,1
Z-156EI	22,5	225	0,642	EN 10270-1	223,8	546,14	321,14	78,7 \| 89,2 \| 81,0 \| 65,7
Z-156DI	22,5	205	0,716	EN 10270-1	223,8	493	288	83,7 \| 92,1 \| 85,7 \| 73,2
Z-156CI	22,5	185	0,809	EN 10270-1	223,8	439,85	254,85	87,5 \| 90,8 \| 89,0 \| 82,8
Z-162K-04I	25	227	0,836	EN 10270-1	277,6	533,34	306,34	91,3 \| 95,9 \| 92,7 \| 85,4
Z-162K-03I	25	199	0,978	EN 10270-1	277,6	460,62	261,62	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156MI	20	203,5	1,053	EN 10270-1	249,9	421,64	218,14	89,4 \| 89,0 \| 86,7 \| 92,6
Z-162K-02I	25	171	1,18	EN 10270-1	277,6	387,9	216,9	89,9 \| 95,3 \| 91,5 \| 82,9
Z-171BI	28,2	210	1,278	EN 10270-1	358,7	472,36	262,36	85,5 \| 90,3 \| 88,6 \| 77,6
Z-162U-35I	24	217	1,449	EN 10270-1	348,5	438,53	221,53	81,1 \| 93,7 \| 82,2 \| 67,4
Z-171AI	28,2	188	1,47	EN 10270-1	358,7	416,04	228,04	80,0 \| 90,2 \| 82,3 \| 67,5
Z-162U-34I	24	193	1,665	EN 10270-1	348,5	385,78	192,78	76,9 \| 95,4 \| 76,7 \| 58,7
Z-162U-33I	24	172	1,916	EN 10270-1	348,5	339,56	167,56	71,6 \| 91,9 \| 71,9 \| 51,0
Z-162P-01I	20	202	1,969	EN 10270-1	341,5	361,44	159,44	71,2 \| 92,8 \| 71,1 \| 49,5
Z-162PI	20	194	2,068	EN 10270-1	341,5	345,81	151,81	69,8 \| 92,5 \| 69,7 \| 47,2
Z-174CI	23,2	228	2,171	EN 10270-1	430,1	412,12	184,12	67,4 \| 89,2 \| 67,5 \| 45,4
Z-174BI	23,2	202	2,496	EN 10270-1	430,1	362,17	160,17	65,1 \| 92,9 \| 62,9 \| 39,5
Z-174AI	23,2	180	2,872	EN 10270-1	430,1	319,21	139,21	61,2 \| 90,3 \| 58,9 \| 34,3
Z-196I	29	201	4,121	EN 10270-1	645,8	347,05	146,05	52,8 \| 85,1 \| 49,4 \| 24,0
Z-177OI	25	176	4,42	EN 10270-1	555,1	293,28	117,28	52,9 \| 88,7 \| 47,4 \| 22,4
Z-205I	24	217	7,011	EN 10270-1	765,7	316,4	99,4	45,6 \| 85,9 \| 37,1 \| 13,8

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-162K-03I

Paese d'origine: DE, German; Molla di estensione Z-162K-03I
