Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Prezzi a scalare - Molla di estensione Z-162U-06I

Quantità	Prezzo singolo [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	3,0500 EUR
37	3,0500 EUR
75	3,0500 EUR
125	3,0500 EUR
175	3,0500 EUR
250	3,0500 EUR
350	3,0500 EUR

Molla di estensione Acquistare

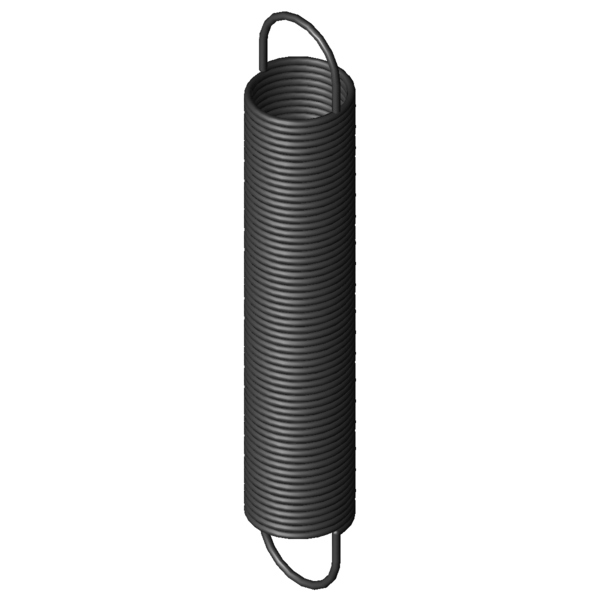

Immagine del prodotto Molla di estensione Z-162U-06I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-06I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	45,1	mm	Diametro minore del cono
L0	242	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	187,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	1007,28	mm	Lunghezza massima a carico statico
sn	765,28	mm	Escursione elastica massima a carico statico
Fn	214,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	27,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,265	N/mm	Costante della molla
F0	11,5	N	Forza di precompressione interna
Fntol	10,59	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	58	gradi	Tolleranza posizione occhiello
Gew	410,93	g	Peso dell’articolo
PG	###AA	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162U-06I

Modulo di richiesta Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Modulo di richiesta Molla di estensione Z-162U-06I

Molle di estensione simili per Molla di estensione Z-162U-06I Acciaio per molle Ø 3 x 40 x 242 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-06I	EN 10270-1	3	40	242	214,2	1007,28	765,28	0,265	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-06I	1.4310	3	40	242	176,9	979,37	737,37	0,228	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-07I	40	266	0,234	EN 10270-1	214,2	1130,83	864,83	93,2 \| 97,0 \| 94,2 \| 88,5
Z-162E-14I	38	223	0,24	EN 10270-1	180	935	712	90,8 \| 93,5 \| 88,5 \| 90,3
Z-162U-06I	40	242	0,265	EN 10270-1	214,2	1007,28	765,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-05I	40	218	0,305	EN 10270-1	214,2	883,73	665,73	92,4 \| 96,7 \| 93,5 \| 87,0
Z-165AI	43,2	234	0,312	EN 10270-1	238,4	960,34	726,34	90,7 \| 94,3 \| 92,4 \| 85,3
Z-162U-04I	40	197	0,35	EN 10270-1	214,2	775,63	578,63	85,7 \| 93,8 \| 87,8 \| 75,6
Z-168DI	35,2	273	0,469	EN 10270-1	290,5	852,48	579,48	73,6 \| 90,1 \| 74,7 \| 55,8
Z-168CI	35,2	247	0,53	EN 10270-1	290,5	759,78	512,78	71,0 \| 93,2 \| 70,4 \| 49,4
Z-162U-25I	32	230	0,55	EN 10270-1	265,6	675,52	445,52	69,4 \| 91,7 \| 69,4 \| 47,0
Z-177KI	40	272	0,596	EN 10270-1	357,1	838,06	566,06	67,4 \| 90,8 \| 67,0 \| 44,4
Z-168BI	35,2	222	0,609	EN 10270-1	290,5	668,08	446,08	66,7 \| 91,2 \| 66,0 \| 43,0
Z-182I	44	277	0,762	EN 10270-1	436,3	817,67	540,67	59,7 \| 84,4 \| 59,9 \| 34,7
Z-181I	44	249	0,876	EN 10270-1	436,3	718,93	469,93	57,7 \| 87,7 \| 55,3 \| 30,1
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	57,5 \| 88,7 \| 54,5 \| 29,4
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	54,6 \| 86,3 \| 51,3 \| 26,3
Z-190I	36	264	1,488	EN 10270-1	528,1	595,95	331,95	48,4 \| 85,6 \| 42,0 \| 17,6
Z-189I	36	236	1,712	EN 10270-1	528,1	524,51	288,51	47,3 \| 87,5 \| 39,1 \| 15,3
Z-221I	40	295	1,745	EN 10270-1	658,2	639,78	344,78	45,5 \| 82,9 \| 38,8 \| 14,7

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-06I

Paese d'origine: DE, German; Molla di estensione Z-162U-06I
