Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Prezzi a scalare - Molla di estensione Z-233X

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Molla di estensione Acquistare

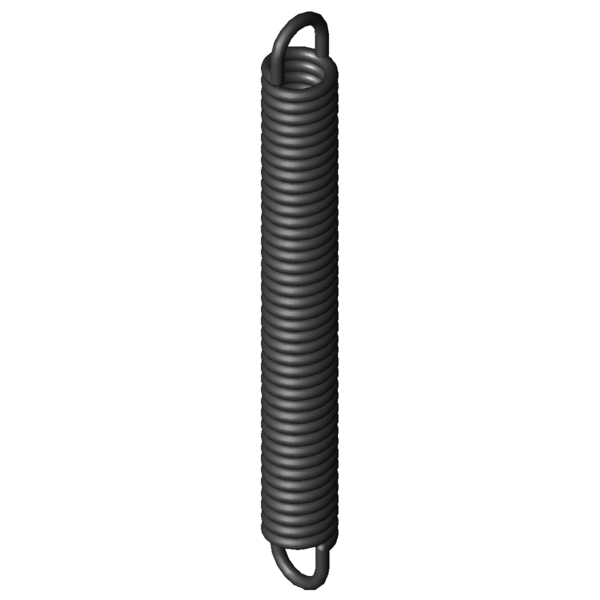

Immagine del prodotto Molla di estensione Z-233X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-233X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	215	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	187,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	290,54	mm	Lunghezza massima a carico statico
sn	75,54	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,56	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	11,899	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	81,61	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	34	gradi	Tolleranza posizione occhiello
Gew	344,2211	g	Peso dell’articolo
PG	###AL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

calcolo del percorso della forza Molla di estensione Z-233X

Modulo di richiesta Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Modulo di richiesta Molla di estensione Z-233X

Molle di estensione simili per Molla di estensione Z-233X Acciaio per molle Ø 4,5 x 25 x 215 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-233X	EN 10270-1	4,5	25	215	1008	290,54	75,54	11,899	79,6 \| 89,9 \| 83,0 \| 66,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	44,4 \| 87,2 \| 34,3 \| 11,7
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	44,8 \| 84,1 \| 36,8 \| 13,5
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	48,4 \| 86,1 \| 41,8 \| 17,4
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	50,3 \| 86,0 \| 44,8 \| 20,0
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	51,3 \| 82,5 \| 48,3 \| 23,0
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	60,7 \| 86,8 \| 59,8 \| 35,5
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	84,3 \| 85,6 \| 81,3 \| 86,0
Z-196X	29	201	4,096	EN 10270-1	645,8	347,95	146,95	60,1 \| 89,5 \| 57,7 \| 32,9
Z-177OX	25	176	4,392	EN 10270-1	555,1	294,03	118,03	60,7 \| 87,3 \| 59,5 \| 35,2
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	83,8 \| 88,1 \| 87,8 \| 75,7
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	79,7 \| 90,1 \| 83,0 \| 66,0
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	84,6 \| 85,0 \| 81,6 \| 87,0
Z-204X	24	193	8	EN 10270-1	765,7	280,11	87,11	79,6 \| 91,6 \| 81,3 \| 65,9
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	85,4 \| 92,8 \| 87,9 \| 75,7
Z-233X	25	215	11,899	EN 10270-1	1008	290,54	75,54	79,6 \| 89,9 \| 83,0 \| 66,0
Z-255X	30	207	12,074	EN 10270-1	1134	291,84	84,84	92,9 \| 89,9 \| 89,0 \| 99,8
Z-232X	25	183	14,368	EN 10270-1	1008	245,56	62,56	89,8 \| 95,0 \| 91,4 \| 82,8

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione Z-233X

Paese d'origine: DE, German; Molla di estensione Z-233X

Immagine del prodotto - Molle a trazione Z-233X

QR-Code: Molla di estensione Z-233X

QR-Code - Molle a trazione - Z-233X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-233x.html
