Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Prezzi a scalare - Molla di estensione Z-234I

Quantità	Prezzo singolo [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	5,7700 EUR
37	5,7700 EUR
75	5,7700 EUR
125	5,7700 EUR
175	5,7700 EUR
250	5,7700 EUR
350	5,7700 EUR

Molla di estensione Acquistare

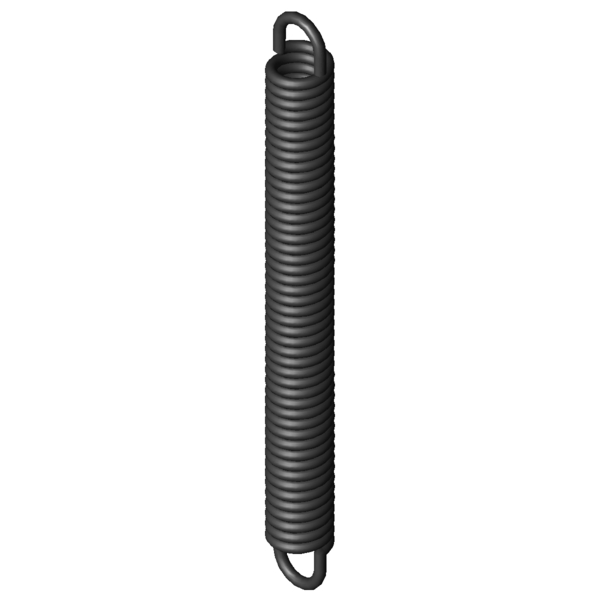

Immagine del prodotto Molla di estensione Z-234I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-234I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	241	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	213,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	327,2	mm	Lunghezza massima a carico statico
sn	86,2	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,62	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	10,428	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	79,79	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	36	gradi	Tolleranza posizione occhiello
Gew	390,782	g	Peso dell’articolo
PG	###AM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

calcolo del percorso della forza Molla di estensione Z-234I

Modulo di richiesta Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Modulo di richiesta Molla di estensione Z-234I

Molle di estensione simili per Molla di estensione Z-234I Acciaio per molle Ø 4,5 x 25 x 241 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-234I	EN 10270-1	4,5	25	241	1008	327,2	86,2	10,428	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-174CI	23,2	228	2,171	EN 10270-1	430,1	412,12	184,12	50,3 \| 86,2 \| 44,7 \| 20,0
Z-174BI	23,2	202	2,496	EN 10270-1	430,1	362,17	160,17	51,3 \| 82,6 \| 48,2 \| 23,0
Z-177PI	25	248	2,934	EN 10270-1	555,1	424,65	176,65	57,1 \| 92,4 \| 51,9 \| 26,9
Z-198I	29	253	3,12	EN 10270-1	645,8	445,92	192,92	57,7 \| 90,1 \| 54,4 \| 28,6
Z-197I	29	225	3,59	EN 10270-1	645,8	392,68	167,68	60,1 \| 89,5 \| 57,7 \| 32,9
Z-177DI	19,2	247	3,753	EN 10270-1	510	370,79	123,79	59,1 \| 81,8 \| 60,1 \| 35,2
Z-177OI	25	176	4,42	EN 10270-1	555,1	293,28	117,28	63,0 \| 84,3 \| 64,3 \| 40,5
Z-207I	24	277	5,301	EN 10270-1	765,7	408,46	131,46	70,4 \| 90,6 \| 70,8 \| 49,8
Z-227I	30	248	5,418	EN 10270-1	858,7	393,22	145,22	72,1 \| 93,5 \| 72,3 \| 50,6
Z-206I	24	245	6,093	EN 10270-1	765,7	359,37	114,37	75,8 \| 94,4 \| 75,7 \| 57,3
Z-205I	24	217	7,011	EN 10270-1	765,7	316,4	99,4	79,6 \| 91,6 \| 81,3 \| 65,9
Z-204I	24	193	8,049	EN 10270-1	765,7	279,58	86,58	83,9 \| 88,3 \| 87,8 \| 75,6
Z-235I	25	272	9,064	EN 10270-1	1008	371,17	99,17	92,2 \| 96,2 \| 93,5 \| 86,9
Z-256I	30	240	10,062	EN 10270-1	1134	341,81	101,81	91,0 \| 91,0 \| 86,8 \| 95,3
Z-234I	25	241	10,428	EN 10270-1	1008	327,2	86,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-233I	25	214	11,973	EN 10270-1	1008	289,07	75,07	92,3 \| 96,3 \| 93,5 \| 87,1
Z-232I	25	182	14,475	EN 10270-1	1008	244,1	62,1	83,3 \| 91,8 \| 86,0 \| 72,0

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione Z-234I

Paese d'origine: DE, German; Molla di estensione Z-234I

Immagine del prodotto - Molle a trazione Z-234I

QR-Code: Molla di estensione Z-234I

QR-Code - Molle a trazione - Z-234I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-234i.html
