Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Ceny progresywne - Sprężyna dociskowa D-180X

Ilość	Cena jednostkowa [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Sprężyna dociskowa Kupić

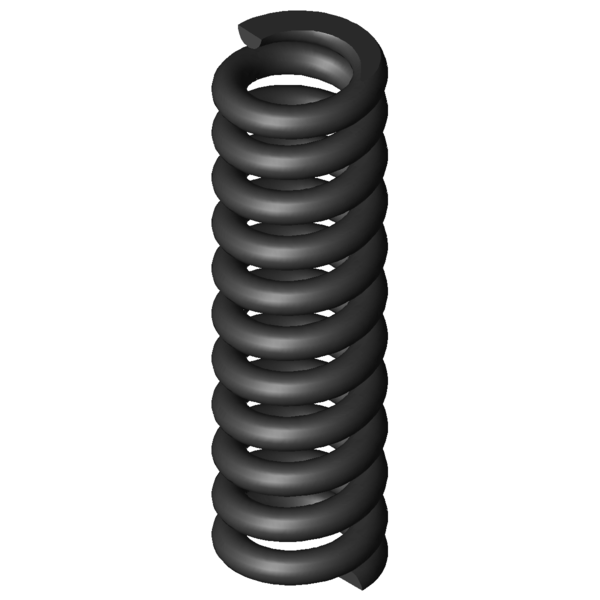

Obraz produktu Sprężyna dociskowa D-180X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-180X

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	4,8	mm	Średnia średnica zwoju
De	6	mm	Zewnętrzna średnica zwoju
Dd	3,1	mm	Maksymalna średnica trzpienia
Dh	6,5	mm	Minimalna średnica tulei
L0	20,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	106,293	N	Maksymalna siła przy obciążeniu statycznym
Ln	15,21	mm	Minimalna długość przy obciążeniu statycznym
sn	5,29	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	92,09	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	15,92	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	2,28	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	2,032	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	20,107	N/mm	Sztywnosc sprezyny
Gew	1,5503	g	Waga artykułu
Fntol	12,27	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	12,05	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,53	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	E	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-180X

Formularz zapytania Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Formularz zapytania Sprężyna dociskowa D-180X

Podobne sprężyny naciskowe do Sprężyna dociskowa D-180X Stal sprężynowa Ø 1,2 x 4,8 x 20,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-180X	EN 10270-1	1,2	6	20,5	106,293	15,21	5,29	9,5	20,107	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180X	1.4310	1,2	6	20,5	91,295	15,21	5,29	9,5	17,27	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	45,3 \| 78,1 \| 41,8 \| 16,1
D-117H-60	5,35	20	3,312	EN 10270-1	32,543	10,17	9,83	47,3 \| 83,1 \| 42,2 \| 16,5
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	50,1 \| 85,7 \| 45,4 \| 19,3
D-135	5,8	17,5	3,927	EN 10270-1	31,503	9,48	8,02	50,1 \| 82,9 \| 47,8 \| 19,5
D-132A-11	6,4	16,5	4,32	EN 10270-1	41,474	6,9	9,6	49,6 \| 80,3 \| 47,1 \| 21,5
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	52,3 \| 87,5 \| 47,3 \| 22,2
D-141	4,8	19,5	5,216	EN 10270-1	34,034	12,98	6,53	54,3 \| 80,6 \| 56,5 \| 25,9
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	58,9 \| 87,0 \| 57,5 \| 32,1
D-177	6	24	6,52	EN 10270-1	50,734	16,22	7,78	60,0 \| 89,6 \| 57,9 \| 32,5
D-173F	6,3	18	8,05	EN 10270-1	50,652	11,71	6,29	64,9 \| 88,8 \| 65,9 \| 40,1
D-176	6	17	9,588	EN 10270-1	51,117	11,67	5,33	70,1 \| 88,8 \| 73,7 \| 47,7
D-180D-03	6,5	20	11,144	EN 10270-1	79,98	12,82	7,18	74,6 \| 93,8 \| 74,5 \| 55,4
D-205D	6,8	19	17,116	EN 10270-1	76,994	14,5	4,5	85,4 \| 92,3 \| 78,8 \| 85,2
D-180G	5,5	18,9	18,431	EN 10270-1	91,313	13,95	4,95	91,1 \| 91,8 \| 89,7 \| 91,8
D-180X	6	20,5	20,107	EN 10270-1	106,293	15,21	5,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-207E	7,1	22	24,862	EN 10270-1	144,55	16,19	5,81	83,6 \| 87,8 \| 82,3 \| 80,8

Liczba podobnych metalowych sprężyn: 15
