Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Ceny progresywne - Sprężyna dociskowa D-207J-27

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

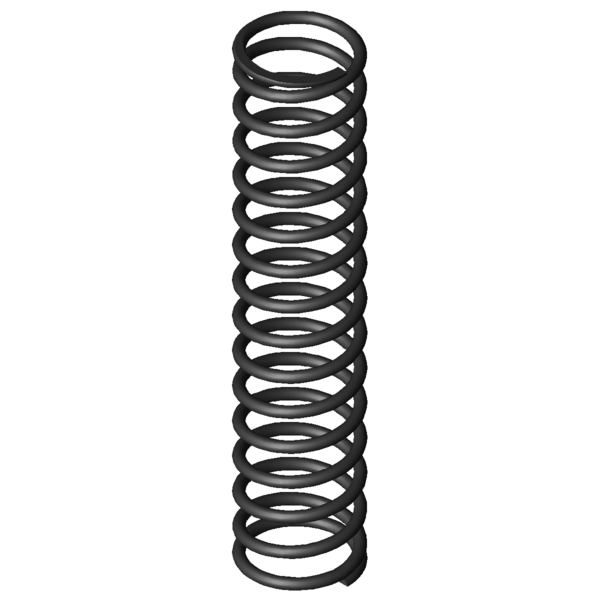

Obraz produktu Sprężyna dociskowa D-207J-27

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207J-27

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	13,5	mm	Średnia średnica zwoju
De	15	mm	Zewnętrzna średnica zwoju
Dd	11,3	mm	Maksymalna średnica trzpienia
Dh	15,7	mm	Minimalna średnica tulei
L0	70	mm	Długość swobodna
Lk	18,08	mm	Długość wyboczenia
Fn	61,91	N	Maksymalna siła przy obciążeniu statycznym
Ln	28,65	mm	Minimalna długość przy obciążeniu statycznym
sn	41,35	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	58,424	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	30,98	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	28,77	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4,893	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	14	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,497	N/mm	Sztywnosc sprezyny
Gew	9,4789	g	Waga artykułu
Fntol	4,18	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,13	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,16	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207J-27

Formularz zapytania Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Formularz zapytania Sprężyna dociskowa D-207J-27

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207J-27 Stal sprężynowa Ø 1,5 x 13,5 x 70 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207J-27	EN 10270-1	1,5	15	70	61,91	28,65	41,35	14	1,497	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207J-27	1.4310	1,5	15	70	53,175	28,65	41,35	14	1,286	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-142B	15	59,7	0,434	EN 10270-1	21,951	9,07	50,63	56,4 \| 81,8 \| 58,6 \| 29,0
D-185G	15	80	0,765	EN 10270-1	43,934	22,6	57,4	71,0 \| 90,3 \| 71,5 \| 51,1
D-179J-03	14	65,4	0,817	EN 10270-1	41,678	14,41	50,99	71,8 \| 86,7 \| 74,2 \| 54,6
D-180M-23	15	72	0,846	EN 10270-1	46,367	17,2	54,8	74,7 \| 92,4 \| 75,2 \| 56,5
D-180P-01	13	69	0,952	EN 10270-1	44,22	22,57	46,43	77,4 \| 88,4 \| 80,2 \| 63,6
D-206G-01	15	79	1,245	EN 10270-1	67,801	24,53	54,47	86,9 \| 94,0 \| 83,6 \| 83,1
D-207J-27	15	70	1,497	EN 10270-1	61,91	28,65	41,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	91,0 \| 95,5 \| 86,1 \| 91,4
D-207J-10	14,5	73,5	1,878	EN 10270-1	89,697	25,74	47,76	84,9 \| 97,3 \| 77,8 \| 79,7
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	83,9 \| 95,7 \| 85,0 \| 70,9
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	60,3 \| 90,1 \| 57,6 \| 33,2
D-252A-08	14,8	76	4,711	EN 10270-1	158,617	42,33	33,67	60,2 \| 88,6 \| 60,2 \| 31,8
D-252A-35	15	75	5,916	EN 10270-1	240,799	34,3	40,7	58,9 \| 89,4 \| 62,1 \| 25,3
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	57,0 \| 89,9 \| 55,8 \| 25,2
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	55,6 \| 88,4 \| 53,4 \| 25,0
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	56,1 \| 88,0 \| 55,6 \| 24,6
D-263Q-01	15	77	6,151	EN 10270-1	158,475	51,24	25,76	53,8 \| 86,4 \| 50,7 \| 24,3
D-256	14,5	71	6,676	EN 10270-1	250,368	33,5	37,5	56,7 \| 90,1 \| 57,7 \| 22,4
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	53,2 \| 86,4 \| 53,0 \| 20,4
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	51,4 \| 88,4 \| 48,1 \| 17,8
D-263V-16	15,2	76	9,21	EN 10270-1	213,738	52,79	23,21	47,7 \| 84,4 \| 42,5 \| 16,3
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	45,3 \| 84,2 \| 37,8 \| 13,9

Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207J-27

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207J-27
