Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Ceny progresywne - Sprężyna dociskowa D-207JM

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

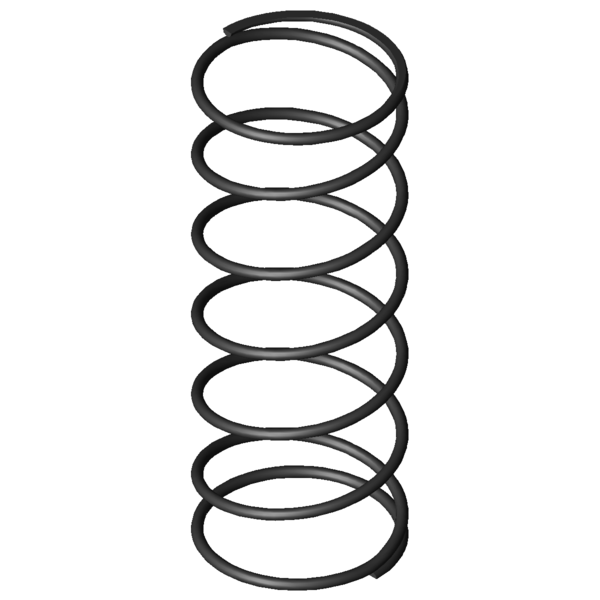

Obraz produktu Sprężyna dociskowa D-207JM

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JM

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	25	mm	Średnia średnica zwoju
De	26,5	mm	Zewnętrzna średnica zwoju
Dd	22,7	mm	Maksymalna średnica trzpienia
Dh	27,9	mm	Minimalna średnica tulei
L0	68,9	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	32,04	N	Maksymalna siła przy obciążeniu statycznym
Ln	15,51	mm	Minimalna długość przy obciążeniu statycznym
sn	53,39	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	30,763	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	17,64	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	43,38	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	12,255	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,6	N/mm	Sztywnosc sprezyny
Gew	8,2282	g	Waga artykułu
Fntol	3,34	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,32	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	4,77	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JM

Formularz zapytania Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Formularz zapytania Sprężyna dociskowa D-207JM

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JM Stal sprężynowa Ø 1,5 x 25 x 68,9 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JM	EN 10270-1	1,5	26,5	68,9	32,04	15,51	53,39	5,5	0,6	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JM	1.4310	1,5	26,5	68,9	27,519	15,51	53,39	5,5	0,515	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DC	24	68,8	0,099	EN 10270-1	4,995	18,09	50,71	52,5 \| 85,7 \| 55,3 \| 16,4
D-207JM	26,5	68,9	0,6	EN 10270-1	32,04	15,51	53,39	100,0 \| 100,0 \| 100,0 \| 100,0
D-206A	24	60,9	0,969	EN 10270-1	49,204	10,11	50,79	77,6 \| 90,8 \| 80,1 \| 61,9
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	76,0 \| 95,9 \| 74,1 \| 57,9
D-232F	30	69,1	1,363	EN 10270-1	76,642	12,85	56,25	67,6 \| 90,5 \| 68,4 \| 44,0
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	55,9 \| 86,7 \| 56,3 \| 24,6
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	53,9 \| 86,9 \| 54,6 \| 20,2
D-235	27	58	2,981	EN 10270-1	125,184	16	42	52,7 \| 85,8 \| 52,1 \| 20,1
D-268C	31	69	3,126	EN 10270-1	144,385	22,81	46,19	51,8 \| 81,8 \| 54,4 \| 19,2
D-270	27,5	74,5	4,631	EN 10270-1	233,849	24	50,5	50,0 \| 82,9 \| 54,1 \| 13,0
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	46,5 \| 79,8 \| 49,2 \| 10,6
D-288Z-43	27	81,8	7,023	EN 10270-1	318,139	36,5	45,3	44,5 \| 77,5 \| 47,5 \| 8,5
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	41,4 \| 78,7 \| 39,3 \| 6,2
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	40,0 \| 77,7 \| 37,4 \| 4,8
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	38,7 \| 75,6 \| 36,5 \| 4,1
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	38,8 \| 75,8 \| 36,6 \| 3,8
D-308A-02	22	70	16,923	EN 10270-1	483,755	41,41	28,59	36,6 \| 76,1 \| 30,1 \| 3,5

Liczba podobnych metalowych sprężyn: 16

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JM

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JM
