Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Ceny progresywne - Sprężyna dociskowa D-207JR

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

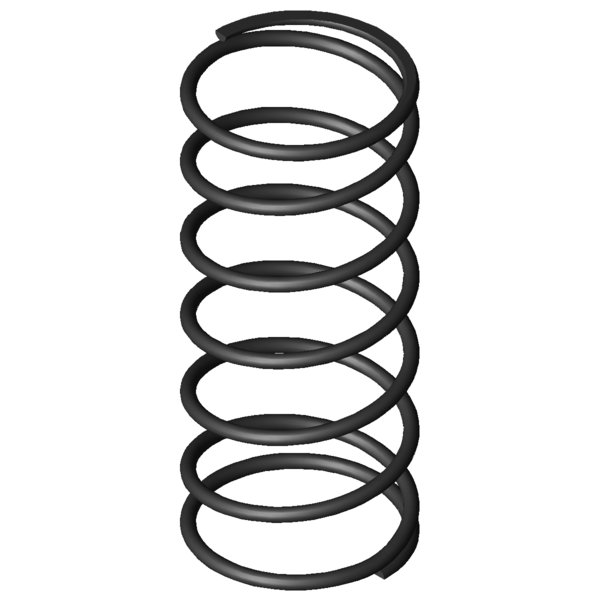

Obraz produktu Sprężyna dociskowa D-207JR

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JR

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20,5	mm	Średnia średnica zwoju
De	22	mm	Zewnętrzna średnica zwoju
Dd	18,2	mm	Maksymalna średnica trzpienia
Dh	23,1	mm	Minimalna średnica tulei
L0	50,7	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	39,526	N	Maksymalna siła przy obciążeniu statycznym
Ln	14,39	mm	Minimalna długość przy obciążeniu statycznym
sn	36,31	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	37,813	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	15,96	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	28,34	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	8,945	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,088	N/mm	Sztywnosc sprezyny
Gew	6,7471	g	Waga artykułu
Fntol	3,61	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,58	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,77	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JR

Formularz zapytania Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Formularz zapytania Sprężyna dociskowa D-207JR

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JR Stal sprężynowa Ø 1,5 x 20,5 x 50,7 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JR	EN 10270-1	1,5	22	50,7	39,526	14,39	36,31	5,5	1,088	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JR	1.4310	1,5	22	50,7	33,948	14,39	36,31	5,5	0,935	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DH	21	48,5	0,15	EN 10270-1	4,802	16,45	32,05	50,0 \| 85,9 \| 50,2 \| 13,8
D-145DB	24	44,5	0,152	EN 10270-1	4,885	12,41	32,09	48,8 \| 82,0 \| 50,4 \| 14,0
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	79,0 \| 86,1 \| 82,7 \| 68,3
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	83,3 \| 88,8 \| 87,0 \| 74,3
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	88,3 \| 90,1 \| 91,5 \| 83,5
D-207JR	22	50,7	1,088	EN 10270-1	39,526	14,39	36,31	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	81,5 \| 94,4 \| 76,8 \| 73,5
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	71,0 \| 95,5 \| 71,8 \| 45,7
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	66,0 \| 88,2 \| 67,0 \| 42,8
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	65,1 \| 88,3 \| 67,3 \| 39,9
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	65,0 \| 91,0 \| 67,4 \| 36,7
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	61,3 \| 85,3 \| 62,0 \| 36,5
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	63,6 \| 90,9 \| 66,1 \| 33,7
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	60,2 \| 88,8 \| 62,4 \| 29,4
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	55,3 \| 86,4 \| 54,4 \| 25,2
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	51,2 \| 85,3 \| 49,6 \| 18,7
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	50,5 \| 80,8 \| 52,2 \| 18,6
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	49,6 \| 83,1 \| 50,7 \| 15,0
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	49,1 \| 83,9 \| 51,2 \| 12,0
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	39,6 \| 79,1 \| 34,4 \| 5,1
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	38,3 \| 78,8 \| 31,6 \| 4,6

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JR

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JR
