Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Ceny progresywne - Sprężyna dociskowa D-207JW

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

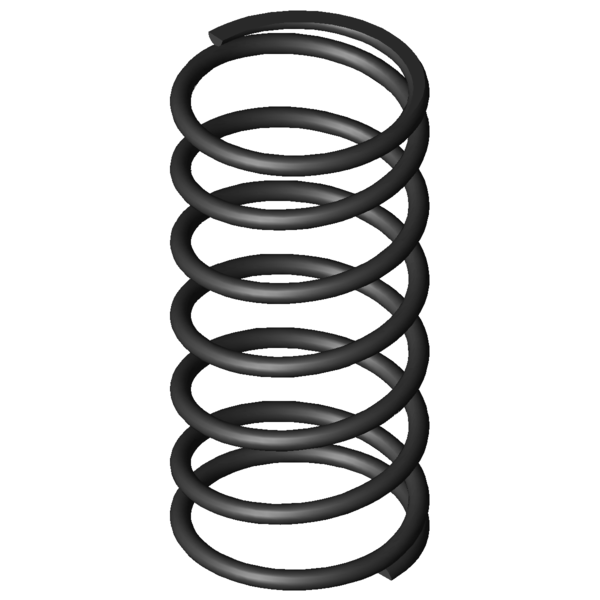

Obraz produktu Sprężyna dociskowa D-207JW

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JW

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	17	mm	Średnia średnica zwoju
De	18,5	mm	Zewnętrzna średnica zwoju
Dd	14,7	mm	Maksymalna średnica trzpienia
Dh	19,5	mm	Minimalna średnica tulei
L0	38,6	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	47,593	N	Maksymalna siła przy obciążeniu statycznym
Ln	13,66	mm	Minimalna długość przy obciążeniu statycznym
sn	24,94	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	45,292	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	14,87	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	18,99	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,745	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,909	N/mm	Sztywnosc sprezyny
Gew	5,5952	g	Waga artykułu
Fntol	3,92	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,89	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,68	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JW

Formularz zapytania Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Formularz zapytania Sprężyna dociskowa D-207JW

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JW Stal sprężynowa Ø 1,5 x 17 x 38,6 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JW	EN 10270-1	1,5	18,5	38,6	47,593	13,66	24,94	5,5	1,909	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JW	1.4310	1,5	18,5	38,6	40,877	13,66	24,94	5,5	1,639	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	56,8 \| 86,2 \| 55,8 \| 28,5
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	89,3 \| 93,5 \| 88,9 \| 85,4
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	89,8 \| 90,6 \| 87,9 \| 90,9
D-207JW	18,5	38,6	1,909	EN 10270-1	47,593	13,66	24,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	86,6 \| 97,0 \| 81,0 \| 82,0
D-206D-01	17,4	34,3	2,73	EN 10270-1	68,658	9,15	25,15	82,1 \| 92,1 \| 84,2 \| 69,9
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	77,0 \| 91,6 \| 78,7 \| 60,7
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	66,2 \| 88,8 \| 64,3 \| 45,5
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	67,0 \| 92,3 \| 67,7 \| 41,0
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	65,3 \| 86,5 \| 68,7 \| 40,8
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	61,8 \| 88,8 \| 63,4 \| 33,2
D-249	18	45	7,235	EN 10270-1	195,357	18	27	56,9 \| 86,0 \| 58,4 \| 26,4
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	53,1 \| 83,9 \| 54,9 \| 20,4
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	47,8 \| 81,0 \| 43,6 \| 18,7
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	44,8 \| 81,8 \| 39,5 \| 13,0
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	47,5 \| 84,7 \| 46,9 \| 10,8
D-263V-12	15,2	38	20,146	EN 10270-1	226,862	26,74	11,26	41,2 \| 81,0 \| 33,1 \| 9,5
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	41,9 \| 81,0 \| 35,8 \| 8,8
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	42,9 \| 81,3 \| 38,9 \| 8,5

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JW

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JW
