Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Ceny progresywne - Sprężyna dociskowa D-207K-01

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

Obraz produktu Sprężyna dociskowa D-207K-01

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207K-01

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	26,4	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	24	mm	Maksymalna średnica trzpienia
Dh	29,5	mm	Minimalna średnica tulei
L0	55	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	44,946	N	Maksymalna siła przy obciążeniu statycznym
Ln	11,65	mm	Minimalna długość przy obciążeniu statycznym
sn	43,35	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	43,46	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	13,08	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	25,3	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,257	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,037	N/mm	Sztywnosc sprezyny
Gew	7,2498	g	Waga artykułu
Fntol	4,32	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,3	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,52	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207K-01

Formularz zapytania Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Formularz zapytania Sprężyna dociskowa D-207K-01

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207K-01 Stal sprężynowa Ø 1,6 x 26,4 x 55 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207K-01	EN 10270-1	1,6	28	55	44,946	11,65	43,35	3,5	1,037	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207K-01	1.4310	1,6	28	55	38,604	11,65	43,35	3,5	0,89	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	50,5 \| 89,3 \| 45,5 \| 16,8
D-207S	23,6	60	0,738	EN 10270-1	28,017	22,02	37,98	79,4 \| 92,0 \| 75,0 \| 71,1
D-207JL	26,5	45	0,943	EN 10270-1	32,1	10,96	34,04	85,3 \| 90,1 \| 75,0 \| 91,0
D-207K-01	28	55	1,037	EN 10270-1	44,946	11,65	43,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-234L	30	50	2,122	EN 10270-1	76,888	13,76	36,24	69,3 \| 88,1 \| 71,0 \| 48,9
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	66,1 \| 85,8 \| 69,9 \| 42,6
D-235	27	58	2,981	EN 10270-1	125,184	16	42	63,9 \| 90,4 \| 66,4 \| 34,8
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	62,0 \| 86,3 \| 65,0 \| 34,8
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	57,8 \| 85,9 \| 59,5 \| 28,0
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	55,9 \| 83,8 \| 59,2 \| 24,8
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	48,2 \| 83,8 \| 46,7 \| 14,2
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	46,9 \| 81,4 \| 45,2 \| 14,2
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	44,2 \| 78,6 \| 42,4 \| 11,7
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	45,8 \| 80,8 \| 44,9 \| 11,5
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	46,7 \| 80,2 \| 49,1 \| 10,8
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	44,6 \| 83,2 \| 40,9 \| 9,6
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	41,2 \| 80,6 \| 34,7 \| 8,3
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	44,6 \| 78,6 \| 46,7 \| 8,3
D-313J-02	31,6	53,9	14,172	EN 10270-1	327,711	30,78	23,12	39,3 \| 77,0 \| 33,5 \| 7,3

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207K-01

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207K-01

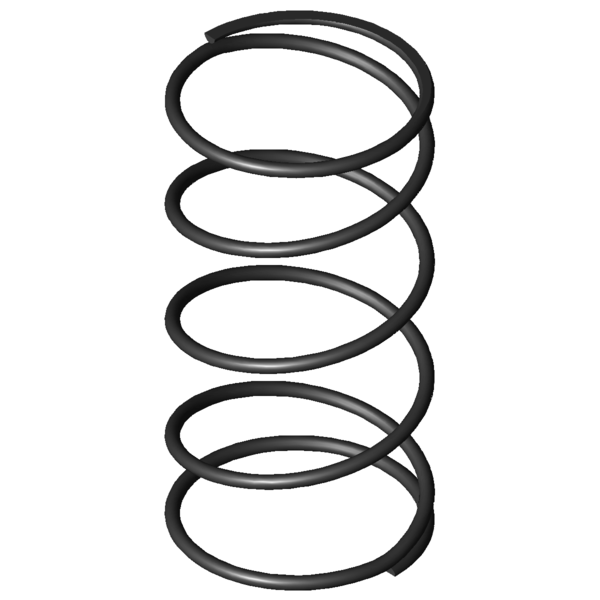

Obraz produktu - Sprezyny naciskowe D-207K-01
