Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Ceny progresywne - Sprężyna dociskowa D-207KJ

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

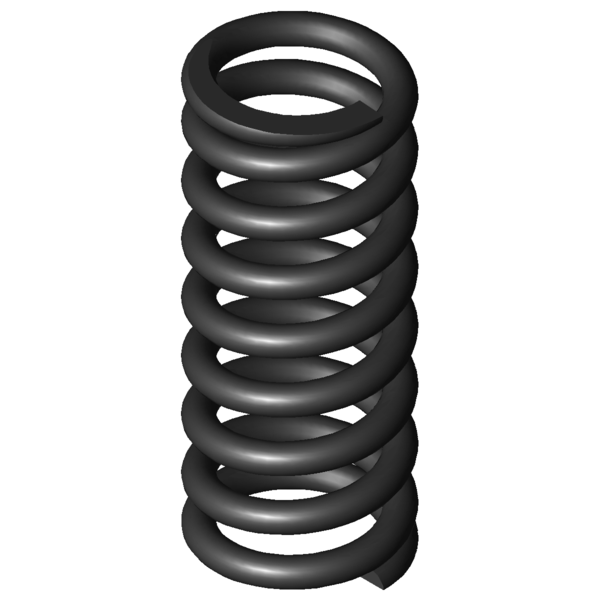

Obraz produktu Sprężyna dociskowa D-207KJ

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KJ

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	8,5	mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	10,7	mm	Minimalna średnica tulei
L0	24,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	113,304	N	Maksymalna siła przy obciążeniu statycznym
Ln	15,06	mm	Minimalna długość przy obciążeniu statycznym
sn	9,44	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	71,623	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	18,53	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	5,7	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,286	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	7	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	11,997	N/mm	Sztywnosc sprezyny
Gew	3,3571	g	Waga artykułu
Fntol	9,64	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	9,5	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,65	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KJ

Formularz zapytania Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Formularz zapytania Sprężyna dociskowa D-207KJ

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KJ Stal sprężynowa Ø 1,5 x 8,5 x 24,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KJ	EN 10270-1	1,5	10	24,5	113,304	15,06	9,44	7	11,997	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KJ	1.4310	1,5	10	24,5	97,316	15,06	9,44	7	10,304	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	40,3 \| 80,8 \| 32,1 \| 8,1
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	44,0 \| 81,9 \| 38,4 \| 11,7
D-143B	10	29,1	1,613	EN 10270-1	34,021	8	21,1	44,1 \| 81,4 \| 37,4 \| 13,4
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	47,0 \| 83,9 \| 41,6 \| 15,4
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	50,7 \| 87,3 \| 45,6 \| 19,2
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	53,1 \| 88,2 \| 49,7 \| 21,3
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	57,2 \| 84,5 \| 57,0 \| 30,1
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	70,3 \| 91,3 \| 72,1 \| 47,6
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	80,9 \| 95,0 \| 81,6 \| 66,1
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	74,4 \| 95,4 \| 59,8 \| 68,1
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	82,7 \| 88,5 \| 85,9 \| 73,6
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	94,2 \| 93,2 \| 96,1 \| 93,2
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	92,9 \| 92,9 \| 90,4 \| 95,5
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	90,4 \| 92,4 \| 81,8 \| 97,1
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	88,5 \| 92,6 \| 90,9 \| 82,1
D-207KH	10	20,4	15,269	EN 10270-1	121,048	12,47	7,93	87,3 \| 94,4 \| 88,8 \| 78,6
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	86,7 \| 93,5 \| 88,5 \| 78,2
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	76,2 \| 93,9 \| 76,4 \| 58,3
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	74,3 \| 90,7 \| 75,4 \| 56,8
D-229	9,6	21,5	23,709	EN 10270-1	196,548	13,21	8,29	72,0 \| 92,5 \| 72,7 \| 50,6
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	61,4 \| 91,1 \| 58,8 \| 34,1
D-234D-10	9	26	38,203	EN 10270-1	276,056	18,77	7,23	59,8 \| 89,2 \| 58,8 \| 31,4
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	51,1 \| 86,9 \| 45,7 \| 20,8
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	49,2 \| 84,3 \| 44,3 \| 18,9

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KJ

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KJ
