Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Ceny progresywne - Sprężyna dociskowa D-207KL

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

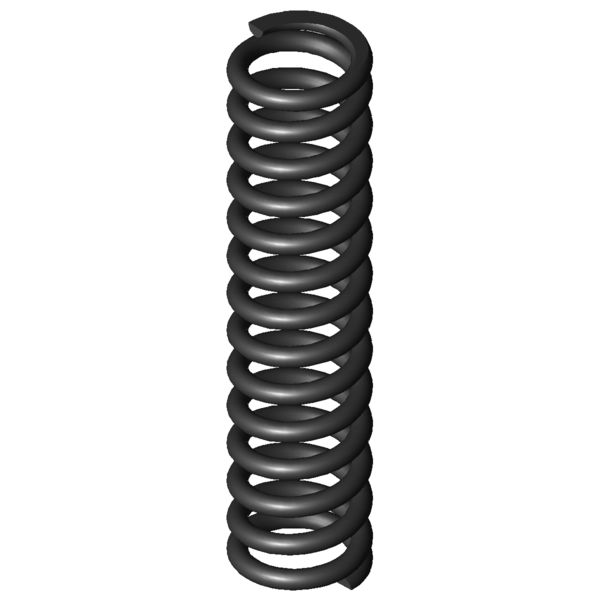

Obraz produktu Sprężyna dociskowa D-207KL

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KL

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	8,5	mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	10,7	mm	Minimalna średnica tulei
L0	42,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	120,742	N	Maksymalna siła przy obciążeniu statycznym
Ln	24,53	mm	Minimalna długość przy obciążeniu statycznym
sn	17,97	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	111,391	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	25,92	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	7,75	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,28	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	6,718	N/mm	Sztywnosc sprezyny
Gew	5,4087	g	Waga artykułu
Fntol	8,88	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,74	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,05	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KL

Formularz zapytania Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Formularz zapytania Sprężyna dociskowa D-207KL

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KL Stal sprężynowa Ø 1,5 x 8,5 x 42,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KL	EN 10270-1	1,5	10	42,5	120,742	24,53	17,97	12,5	6,718	82,4 \| 94,6 \| 82,9 \| 69,6
VD-207KL	1.4310	1,5	10	42,5	103,705	24,53	17,97	12,5	5,77	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-163A	9	40,5	1,076	EN 10270-1	17,611	24,13	16,37	50,9 \| 84,0 \| 52,8 \| 16,0
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	49,4 \| 83,1 \| 47,2 \| 17,8
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	51,5 \| 86,0 \| 48,7 \| 19,8
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	47,8 \| 85,0 \| 41,8 \| 16,5
D-165E	8,7	42	1,653	EN 10270-1	39,587	18,05	23,95	47,4 \| 82,8 \| 42,3 \| 17,1
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	62,0 \| 90,0 \| 64,1 \| 31,9
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	66,3 \| 89,2 \| 66,0 \| 43,5
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	59,7 \| 88,5 \| 57,8 \| 32,7
D-198A	9,25	39	3,598	EN 10270-1	60,815	22,1	16,9	63,3 \| 90,7 \| 61,9 \| 37,3
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	75,6 \| 93,6 \| 75,8 \| 57,3
D-195A-21	9,5	41	4,218	EN 10270-1	97,89	17,8	23,2	67,7 \| 91,5 \| 67,8 \| 43,7
D-200A-06	8,5	42	5,221	EN 10270-1	112,364	20,48	21,52	72,4 \| 87,3 \| 76,0 \| 54,1
D-207D-05	8,6	44	6,355	EN 10270-1	94,518	29,13	14,87	89,0 \| 92,0 \| 80,5 \| 94,6
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	92,2 \| 92,3 \| 86,6 \| 97,6
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	100,0 \| 100,0 \| 100,0 \| 100,0
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	75,1 \| 94,5 \| 35,5 \| 95,3
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	88,9 \| 94,4 \| 88,3 \| 84,0
D-230A	9,6	40	9,659	EN 10270-1	118,133	27,77	12,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	78,9 \| 94,7 \| 77,5 \| 64,4
D-232A-05	9	44	10,984	EN 10270-1	149,711	30,37	13,63	77,6 \| 93,4 \| 78,2 \| 61,2
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	74,2 \| 91,0 \| 75,3 \| 56,3
D-234B-05	9,2	44	18,201	EN 10270-1	200,726	32,97	11,03	62,8 \| 90,6 \| 60,8 \| 36,9
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	61,6 \| 87,6 \| 60,6 \| 36,6

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KL

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KL
