Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Ceny progresywne - Sprężyna dociskowa D-207KM

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

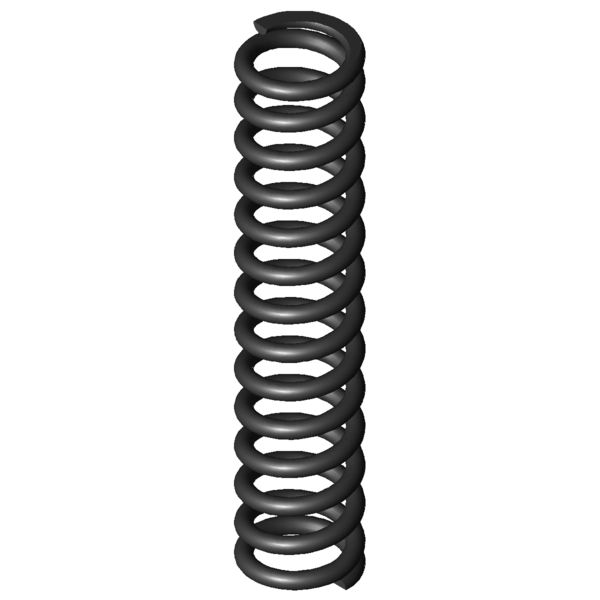

Obraz produktu Sprężyna dociskowa D-207KM

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KM

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	8,5	mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	10,7	mm	Minimalna średnica tulei
L0	48	mm	Długość swobodna
Lk	24,4	mm	Długość wyboczenia
Fn	157,693	N	Maksymalna siła przy obciążeniu statycznym
Ln	24,53	mm	Minimalna długość przy obciążeniu statycznym
sn	23,47	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	127,65	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	29	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	6,76	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,72	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	6,718	N/mm	Sztywnosc sprezyny
Gew	5,4087	g	Waga artykułu
Fntol	9,49	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	9,1	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,05	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KM

Formularz zapytania Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Formularz zapytania Sprężyna dociskowa D-207KM

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KM Stal sprężynowa Ø 1,5 x 8,5 x 48 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KM	EN 10270-1	1,5	10	48	157,693	24,53	23,47	12,5	6,718	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KM	1.4310	1,5	10	48	135,442	24,53	23,47	12,5	5,77	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-122A-12	10	42,5	0,63	EN 10270-1	20,219	10,43	32,07	44,3 \| 80,6 \| 43,0 \| 9,4
D-126	8,8	47	0,652	EN 10270-1	21,451	14,1	32,9	44,0 \| 79,8 \| 42,5 \| 9,7
D-143C	10	48	0,934	EN 10270-1	33,13	12,52	35,48	48,0 \| 86,7 \| 43,6 \| 13,9
D-158	10,3	55	0,938	EN 10270-1	34,148	18,6	36,4	46,9 \| 83,7 \| 43,1 \| 14,0
D-143G	9,5	43	1,001	EN 10270-1	29,535	13,49	29,51	48,5 \| 81,5 \| 49,1 \| 14,9
D-164	9	52	1,474	EN 10270-1	49,897	18,15	33,85	51,8 \| 83,0 \| 50,5 \| 21,9
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	59,7 \| 88,9 \| 58,2 \| 31,9
D-180-13	9	50	2,42	EN 10270-1	73,089	19,8	30,2	61,5 \| 86,4 \| 62,0 \| 36,0
D-199A	9,25	47,5	2,626	EN 10270-1	47,637	29,36	18,14	61,5 \| 91,6 \| 53,7 \| 39,1
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	64,6 \| 89,4 \| 65,0 \| 39,3
D-180U	8,5	46,5	3,503	EN 10270-1	79,204	23,89	22,61	70,9 \| 87,3 \| 73,3 \| 52,1
D-199	9,25	47,5	3,886	EN 10270-1	103,179	20,95	26,55	75,5 \| 91,6 \| 76,9 \| 57,8
D-207D	10	54,4	3,97	EN 10270-1	105,203	27,9	26,5	76,9 \| 93,9 \| 77,6 \| 59,1
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	92,9 \| 92,5 \| 88,4 \| 97,6
D-207KM	10	48	6,718	EN 10270-1	157,693	24,53	23,47	100,0 \| 100,0 \| 100,0 \| 100,0
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	75,6 \| 96,3 \| 57,5 \| 73,0
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	83,6 \| 96,6 \| 71,4 \| 82,8
D-232A-06	9	51	9,692	EN 10270-1	164,831	33,99	17,01	82,0 \| 92,6 \| 84,1 \| 69,3
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	83,6 \| 96,3 \| 61,8 \| 92,6
D-234B-06	9,2	51	15,081	EN 10270-1	180,237	39,05	11,95	67,9 \| 89,8 \| 69,2 \| 44,5
D-234B-05	9,2	44	18,201	EN 10270-1	200,726	32,97	11,03	73,2 \| 91,9 \| 74,5 \| 53,1
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	61,6 \| 87,6 \| 60,6 \| 36,6
D-234F	9	47,1	18,485	EN 10270-1	224,42	34,96	12,14	62,6 \| 90,5 \| 61,0 \| 36,3
D-263D	10	52	20,539	EN 10270-1	270,215	38,84	13,16	59,7 \| 89,1 \| 57,2 \| 32,7

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KM

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KM
