Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Ceny progresywne - Sprężyna dociskowa D-207KN

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

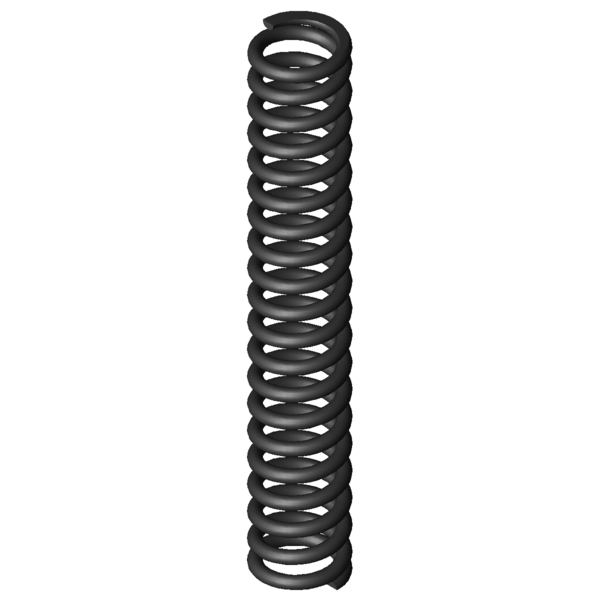

Obraz produktu Sprężyna dociskowa D-207KN

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KN

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	8,5	mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	10,7	mm	Minimalna średnica tulei
L0	61,5	mm	Długość swobodna
Lk	46,28	mm	Długość wyboczenia
Fn	120,924	N	Maksymalna siła przy obciążeniu statycznym
Ln	34,86	mm	Minimalna długość przy obciążeniu statycznym
sn	26,64	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	111,58	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	36,92	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	11,45	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,243	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	4,539	N/mm	Sztywnosc sprezyny
Gew	7,6467	g	Waga artykułu
Fntol	8,58	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,43	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,49	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KN

Formularz zapytania Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Formularz zapytania Sprężyna dociskowa D-207KN

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KN Stal sprężynowa Ø 1,5 x 8,5 x 61,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KN	EN 10270-1	1,5	10	61,5	120,924	34,86	26,64	18,5	4,539	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KN	1.4310	1,5	10	61,5	103,861	34,86	26,64	18,5	3,899	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	46,4 \| 83,1 \| 41,6 \| 14,5
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	47,8 \| 83,2 \| 43,2 \| 17,1
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	49,5 \| 82,9 \| 47,6 \| 18,0
D-165A	9	59	0,884	EN 10270-1	26,61	28,91	30,09	53,0 \| 84,2 \| 55,3 \| 19,5
D-158	10,3	55	0,938	EN 10270-1	34,148	18,6	36,4	51,9 \| 84,4 \| 50,7 \| 20,7
D-165	9	59	1,076	EN 10270-1	37,508	24,13	34,87	53,9 \| 84,2 \| 53,7 \| 23,7
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	59,1 \| 89,4 \| 58,2 \| 29,6
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	66,5 \| 89,4 \| 66,2 \| 43,8
D-200	9,25	69	2,626	EN 10270-1	103,064	29,75	39,25	74,2 \| 88,3 \| 76,6 \| 57,8
D-199B	9,25	58	2,944	EN 10270-1	92,873	26,45	31,55	78,5 \| 90,0 \| 80,6 \| 64,9
D-207D	10	54,4	3,97	EN 10270-1	105,203	27,9	26,5	91,5 \| 93,9 \| 93,2 \| 87,5
D-207KO	10	67,7	4,097	EN 10270-1	120,415	38,31	29,39	94,1 \| 96,9 \| 95,1 \| 90,3
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	92,0 \| 92,3 \| 92,0 \| 91,9
D-207D-07	8,6	64	4,462	EN 10270-1	105,767	40,3	23,7	92,8 \| 91,8 \| 88,2 \| 98,3
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	91,4 \| 93,0 \| 93,7 \| 87,5
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	87,3 \| 94,5 \| 88,9 \| 78,3
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	77,9 \| 88,7 \| 80,6 \| 64,4
D-232	9,6	65,5	7,049	EN 10270-1	201,803	36,87	28,63	78,5 \| 94,5 \| 76,5 \| 64,4
D-231B	9,6	56	7,049	EN 10270-1	134,841	36,87	19,13	79,6 \| 93,6 \| 80,7 \| 64,4
D-232A-07	9	64	7,846	EN 10270-1	178,584	41,24	22,76	75,9 \| 93,3 \| 76,6 \| 57,9
D-234B-07	9,2	64	12,567	EN 10270-1	224,474	46,14	17,86	62,3 \| 90,5 \| 60,5 \| 36,1
D-263D	10	52	20,539	EN 10270-1	270,215	38,84	13,16	51,9 \| 86,5 \| 47,1 \| 22,1
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	49,8 \| 83,8 \| 45,4 \| 20,1

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KN

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KN
